1. Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожуха двигателя»).
2. Снизьте давление в системе питания двигателя (см. «Снижение давления топлива в системе питания двигателя»).
3. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
4. Снимите модуль впуска вместе с дроссельным узлом (см. «Снятие и установка модуля впуска»).
5. Разъедините разъем жгута проводов форсунок и моторного жгута и отсоедините от трубки топливной рампы шланг подачи топлива (см. «Снятие и установка топливной рампы»).
6. Отсоедините от катализатора приемную трубу дополнительного глушителя, для чего отверните гайки крепления фланца приемной трубы к фланцу катализатора, отсоедините от кронштейнов глушителя резиновые подушки подвески и снимите фланец приемной трубы со шпилек фланца катализатора (см. «Замена дополнительного глушителя»).
7. Отсоедините от моторного жгута разъемы жгутов проводов управляющего...
8. ...и контрольного датчиков концентрации кислорода.

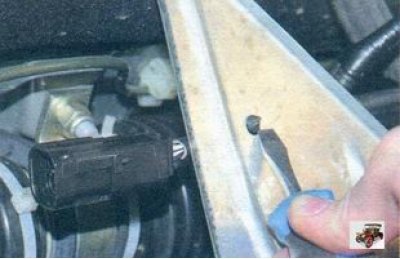

9. Отсоедините от теплоизоляционного щитка рулевого механизма держатель жгута проводов управляющего датчика концентрации кислорода...

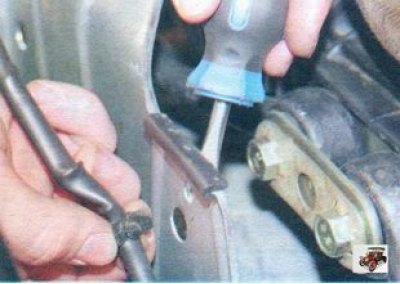

10. ...и диагностического кислородного датчика, отжав отверткой усики держателей.

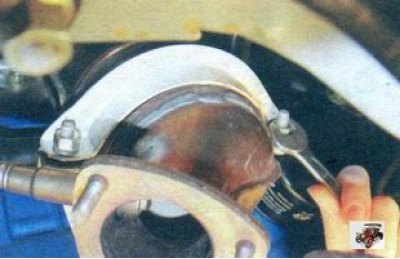

11. Отверните две гайки крепления прижима поддерживающего кронштейна катализатора, снимите установленные под ними пружинные шайбы и снимите прижим.

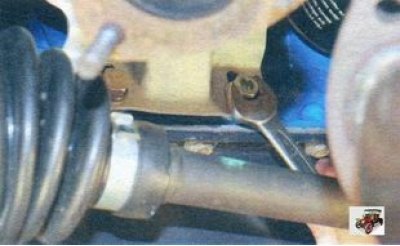

12. Выверните два болта крепления поддерживающего кронштейна к блоку цилиндров и снимите кронштейн.

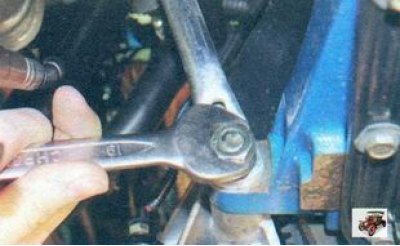

13. Отверните гайку нижнего крепления задней распорки впускной трубы...

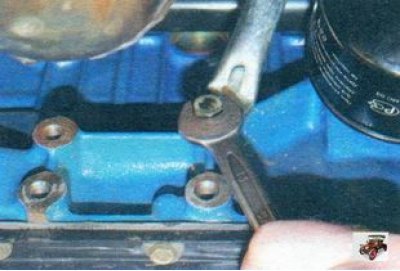

14. ...и выверните болт нижнего крепления передней распорки впускной трубы.

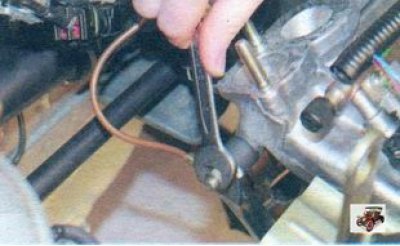

15. Отверните гайку верхнего крепления передней распорки к впускной трубе...

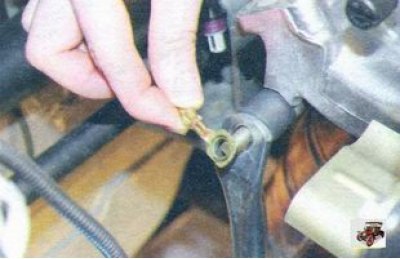

16. ...снимите со шпильки наконечник провода...

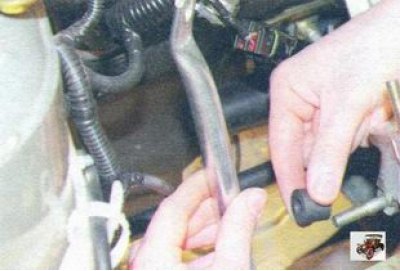

17. ...переднюю распорку и резиновую демпферную втулку.

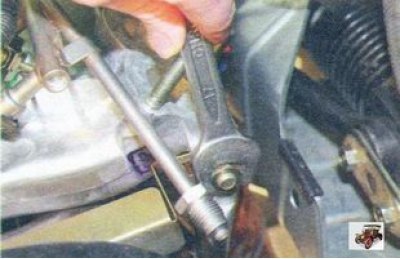

18. Отверните гайку верхнего крепления задней распорки к впускной трубе...

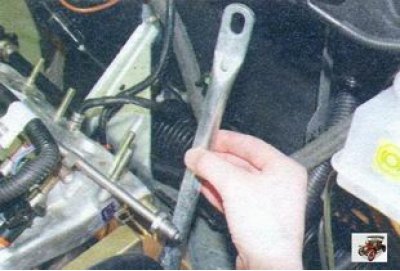

19. ...и снимите распорку.

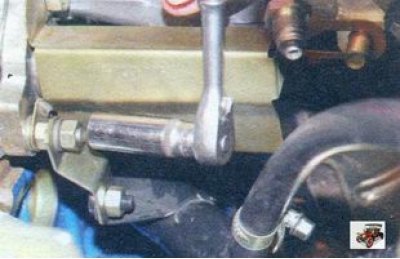

20. Отверните гайку крепления к впускной трубе кронштейна соединительной трубы системы охлаждения, снимите установленную под гайкой пружинную шайбу и снимите кронштейн со шпильки.

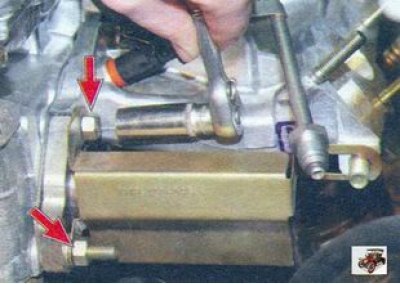

21. Отверните две задние гайки крепления впускной трубы и катализатора к головке блока цилиндров двигателя снимите теплоизоляционный щиток и плоские шайбы.

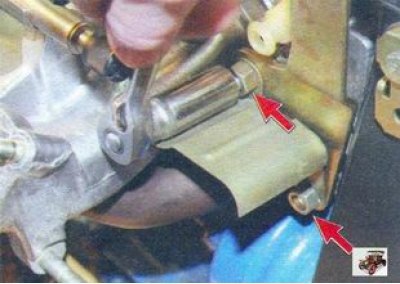

22. В передней части двигателя отверните две гайки, одновременно крепящие теплоизоляционный щиток и транспортный рым и снимите щиток и рым.

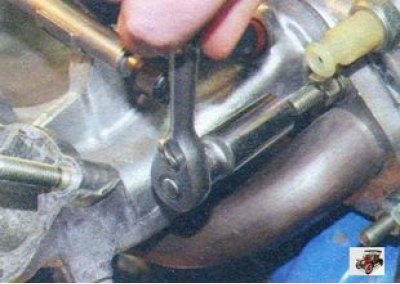

23. Отверните две передние гайки крепления впускной трубы и катализатора к головке блока цилиндров и снимите установленные под ними плоские шайбы.

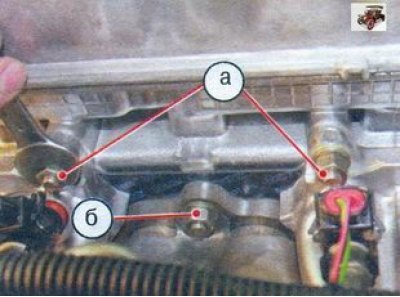

24. Отверните две средние верхние гайки а крепления впускной трубы и одну гайку б крепления катализатора...
Оригинал выложен на портале AutoInstruction.ru

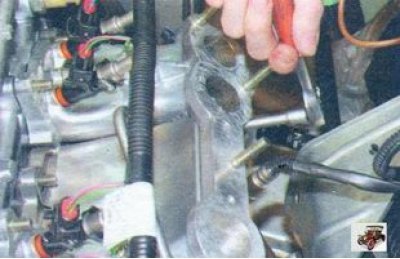

25. ...две средние нижние гайки крепления впускной трубы (на фото не видны, так как расположены глубоко под впускной трубой), снимите установленные под гайками плоские шайбы...

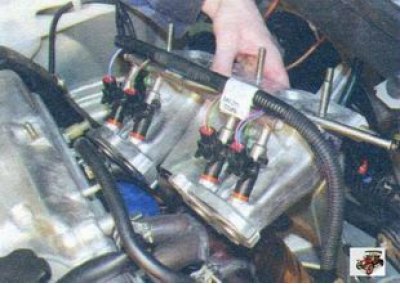

26. ...и снимите впускную трубу со шпилек головки блока цилиндров.
27. Сдвиньте фланец катализатора по шпилькам головки блока цилиндров и снимите катализатор.
28. Снимите со шпилек головки блока цилиндров уплотнительную прокладку.
29. Очистите от остатков старой прокладки и нагара фланцы головки блока цилиндров и впускной трубы.
30. Выверните из катализатора оба датчика концентрации кислорода и установите их на новый катализатор.
31. Установите на автомобиль катализатор и все снятые детали и узлы в порядке, обратном снятию.
