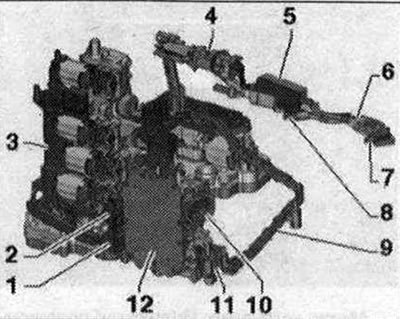

Электрические разъёмы Mechatronik 1. Б/у КП к печатной плате 1; 2. Б/у КП к печатной плате 2; 3. Печатная плата 2; 4. Штекерный разъем модуля датчиков к жгуту проводов; 5. Датчик ступени -G676-; 6. Печатная плата 3 в сенсорном модуле; 7. Датчик 1 частоты вращения входного вала КП -G632-; 8. Датчик 2 частоты вращения входного вала КП -G612-; 9. Жгут проводов с кабельным каналом; 10. Б/у КП к жгуту проводов а/м; 11. Б/у КП к сенсорному модулю; 12. Б/у КП
Детали -с 4 по 8- обозначаются как модуль датчиков.
Модуль датчиков, со встроенными датчиками и чувствительными элементами -G612-, -G632-, -G676- и печатная плата 3

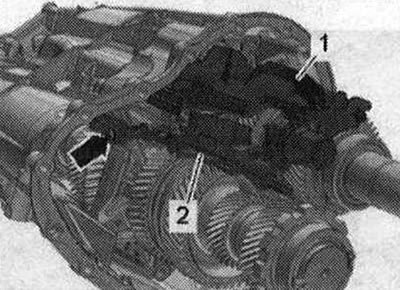

Модуль датчиков -2- установлен в промежуточном корпусе КП.
На модуле датчиков установлены следующие узлы: Датчик ступени -G676-, Датчик 1 частоты вращения входного вала КП -G632-, Датчик 2 частоты вращения входного вала КП -G612-, Печатная плата 3.

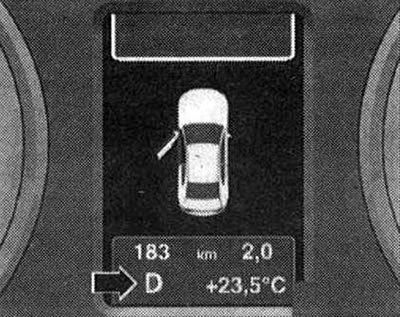

Индикатор положения селектора АКП -Y6-
Место установки: Индикатор положения селектора АКП -Y6- интегрирован в комбинацию приборов. При неисправности индикатора положения селектора АКП необходимо заменить комбинацию приборов.

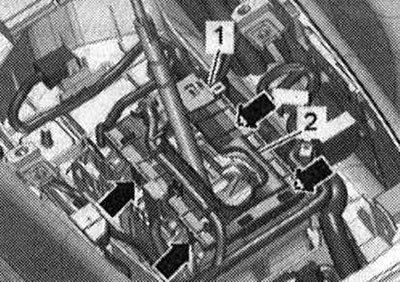

Б/у датчиков селектора КП -J587-
Место установки: блок управления датчиков селектора КП -J587- -поз. 2- прикреплён к функциональному блоку механизма переключения -стрелки-.

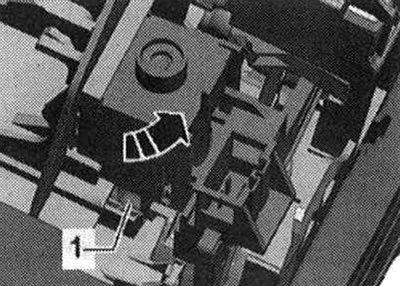

Электромагнит блокировки селектора -N110-
Место установки: магнит блокировки селектора АКП -N110- -Поз. 1- зафиксирован зажимами на механизме переключения передач.

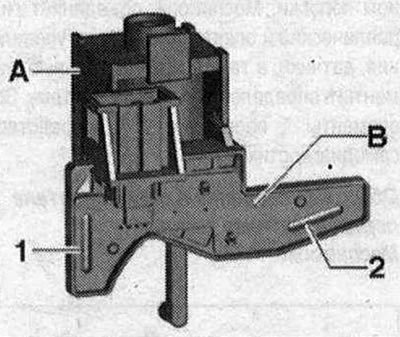

Выключатель положения Р селектора -F305-
Место установки: состоящий из 2 герконов -1- и -2-выключатель положения Р селектора -F305- установлен на плате -В- магнита блокировки селектора АКП -N110- -поз. А-. Выключатель положения Р селектора -F305- можно заменить только вместе с электромагнитом блокировки селектора АКП -N110-.

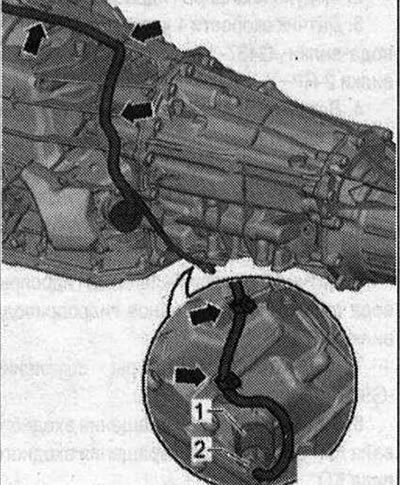

Датчик температуры трансмиссионного масла 2 -G754-
При определенных вариантах двигателей на 7-ступенчатую КП со сдвоенным сцеплением 0В5 (S tronic) устанавливается доп. датчик температуры трансмиссионного масла 2 -G754- для контроля температуры трансмиссионного масла зубчатой передачи (трансмиссионное масло (MTF)).
(Данные скопированы с ресурса: autoinstruction.ru)
Место установки: Датчик температуры трансмиссионного масла 2 -G754- привернут в области масляного поддона на КП. Различные исполнения и места установки в зависимости от конструкции.

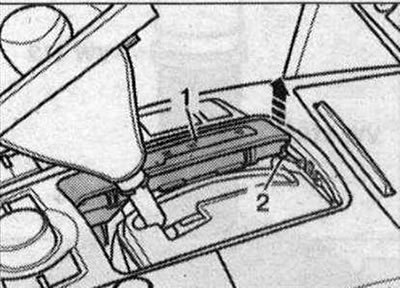

Панель индикации положения селектора КП-Y2&
Место установки: панель индикации положения селектора АКП -Y26- -Поз. 1- зафиксирована зажимами в центральной консоли.
Выключатель Kickdown -F8-

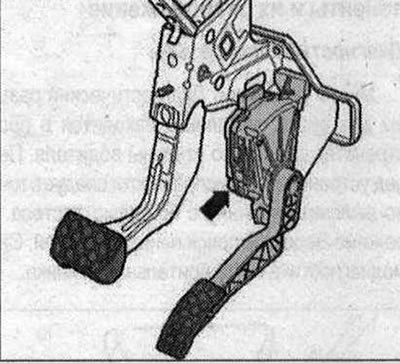

В блоке управления двигателя сохраняется определенное значение датчика положения педали газа -G79- и датчика 2 положения педали газа -G185-.
Место установки: датчики положения педали газа интегрированы в модуль педали газа -стрелка-. При неисправности датчика положения педали газа необходимо заменить модуль педали газа.
