Диагностический разъем

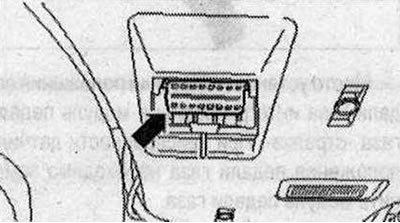

Место установки: Диагностический разъем для диагн. комплекса находится в пространстве для ног со стороны водителя. Перед устранением неисправности следует точно выяснить причину с помощью тестера в режиме Ведомый поиск неисправностей, Самодиагностика и Измерительная техника.
Mechatronik для КП с двойным сцеплением -J743-, клапаны, датчики и датчик количества оборотов входного вала КП

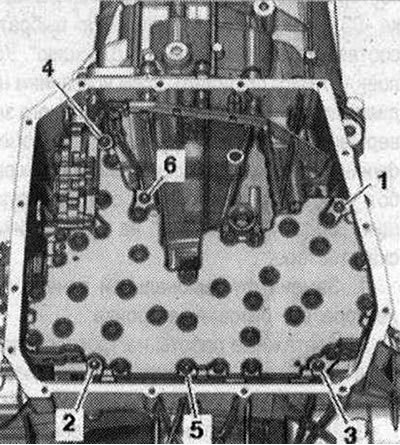

Расположение: Меchatronic КП с двухдисковым сцеплением -J743- привернут внизу на корпусе КП и закрыт масляным поддоном коробки. Mechatronik объединяет гидравлический и электронный блоки управления, датчики, а также исполнительные элементы в определенную единую систему. Все элементы проверяются посредством самодиагностики.

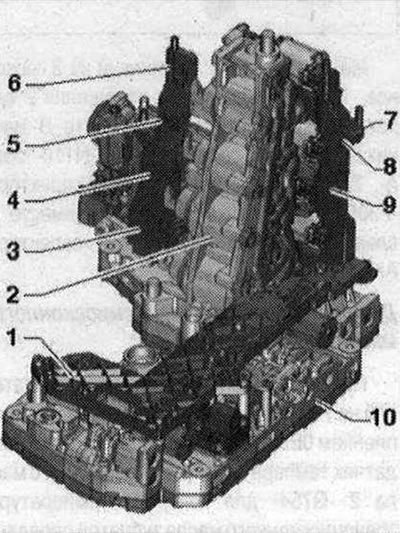

Обзорные сведения о переключателе передач, датчике температуры Mechatronik 1. Печатная плата 1; 2. Модуль клапанов гидропривода вилки; 3. Датчик скорости 1 клапанов гидропривода вилки -G487- клапанов гидропривода вилки 2-R; 4. Датчик скорости 2 клапанов гидропривода вилки -G488- клапанов гидропривода вилки 1 -3; 5. Датчик скорости 3 клапанов гидропривода вилки -G489- клапанов гидропривода вилки 7-5; 6. Датчик скорости 4 клапанов гидропривода вилки -G490- клапанов гидропривода вилки 4-6; 7. Датчик температуры сцепления -G509-; 8. датчика 3 частоты вращения входного вала КП -G641- частоты вращения входного вала КП; 9. Печатная плата 2; 10. Электрогидравлический блок управления
Статья перепечатана отсюда [AutoInstruction.ru]
Печатную плату 1 и печатную плату 2 можно снимать и устанавливать по отдельности,.
