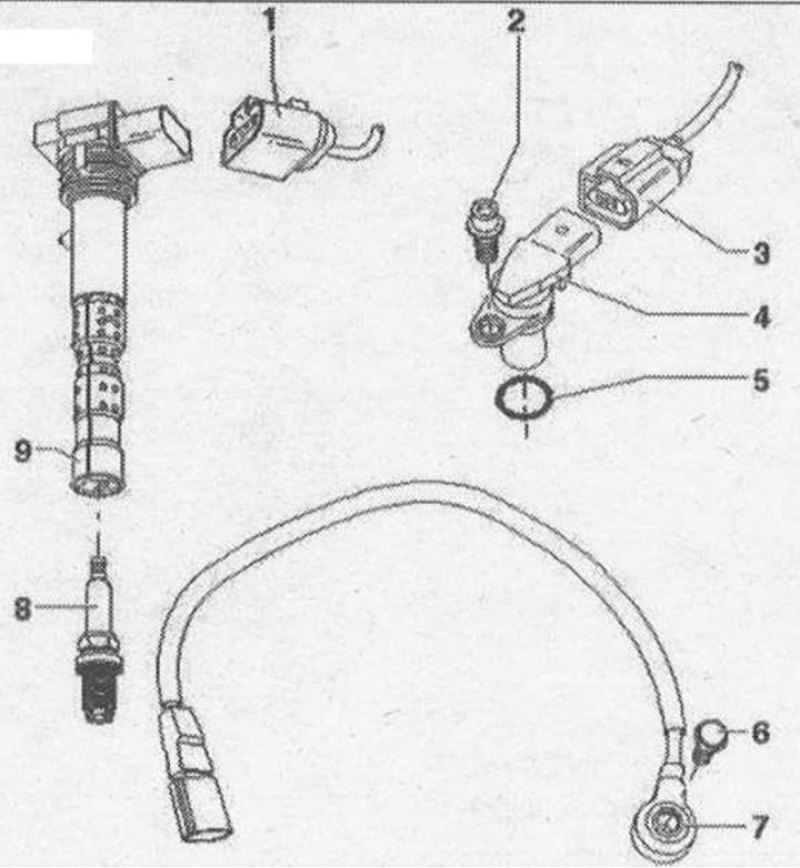

Система зажигания 1. Разъем катушки зажигания 4-контактный; 2. Болт, 10 Н·м; 3.3-контактный штекерный разъем; 4. Датчик Холла: Датчик Холла -G40-(ряд цилиндров 1); Датчик Холла 3 -G300-(ряд цилиндров 1); Датчик Холла 2 -G163-(ряд цилиндров 2); Датчик Холла 4 -G301-(ряд цилиндров 2); 5. Уплотн. кольцо. При повреждении заменить. Смазать чистым маслом; 6. Болт, 20 Н·м; 7. Датчики детонации. Поверхность прилегания между датчиком детонации и блоком цилиндров не должно быть коррозии, загрязнений и смазки. Датчик детонации 1 -G61- (ряд цилиндров 1). Датчик детонации 2 -G66- (ряд цилиндров 1); 8. Свеча зажигания. Снимать и устанавливать с помощью свечного ключа -3122 В-, 30 Н·м; 9. Катушка зажигания. Катушка зажигания 1 с выходным каскадом -N70-; Катушка зажигания 2 с выходным каскадом -N127-; Катушка зажигания 3 с выходным каскадом -N291-; Катушка зажигания 4 с выходным каскадом -N292-; Катушка зажигания 5 с выходным каскадом -N323-; Катушка зажигания 6 с выходным каскадом -N324-. Для снятия использовать съемник -Т40039-
Снятие катушек зажигания

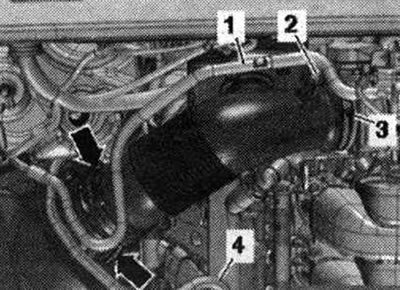

Снятие катушек зажигания ряда цилиндров 1: Только для катушки зажигания цилиндра 1: снять нижнюю часть корпуса возд. фильтра. Для катушек зажигания цилиндров 2 и 3: снять воздуховодный шланг (открыть шланговый зажим -3- высвободить скобы -стрелки-).

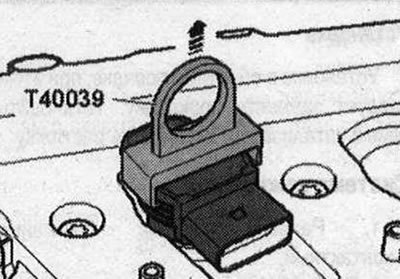

Выкрутить болты жгута проводов катушек зажигания. Разблокировать эл. разъемы и извлечь их одновременно из катушек зажигания. Извлечь катушки зажигания с помощью съемника -Т40039- из гнезд для свечей зажигания.

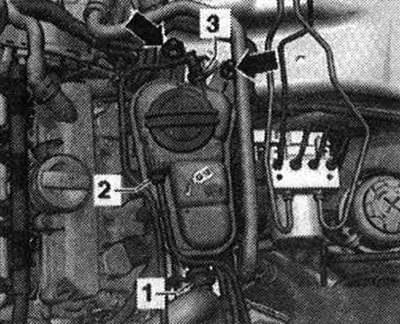

Снятие катушек зажигания ряда цилиндров 2: Отвернуть расшир. бачок ОЖ -стрелки-. Отсоединить штекерный разъем Датчик сигнализатора низкого уровня ОЖ -F66-снизу на расшир. бачке ОЖ и отвести расшир. бачок с подсоединенными шлангами ОЖ -1,2- и -3- в сторону.

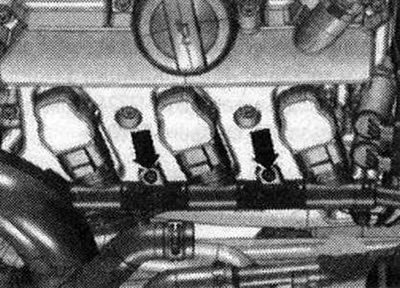

Выкрутить болты -стрелки-.
Система зажигания
Проверочные данные
| Частота вращения на холостом ходу (не регулируется) | |
| Момент зажигания | Не устанавливается, подтверждается б/у |
| Система зажигания | Система зажигания с расположенными отдельно 8 катушками зажигания (с интегрированными оконечными каскадами), которые через свечной наконечник одеваются непосредственно на свечи зажигания |
| Порядок работы цилиндров | 1-5-3-6-2-4 |
[Текст взят с портала проекта: Autoinstruction.ru]
Извлечь катушку зажигания с помощью съемника -Т40039- примерно на 30 мм из гнезд для свечей зажигания. Разблокировать эл. разъемы и извлечь их одновременно из катушек зажигания.
Установка
Вставить без усилий все катушки зажигания в гнезда свечей. Выровнять катушки зажигания относительно разъемов и одновременно надеть все разъемы на катушки. Рукой прижать катушки зажигания равномерно к свечам зажигания (не применять ударных инструментов). Установка в обратном порядке. Электропроводки катушек зажигания на кожухе ГБЦ: 5 Н·м.
