Выпускной коллектор — снятие и установка (Audi Q5 8R)

Оглавление: Левый выпускной колектор.…↓ Правый выпускной колектор.…↓ Теплозащитный экран комбинированного…↓ Снятие насоса втор, воздуха ↓ Установка ↓ Установка ↓

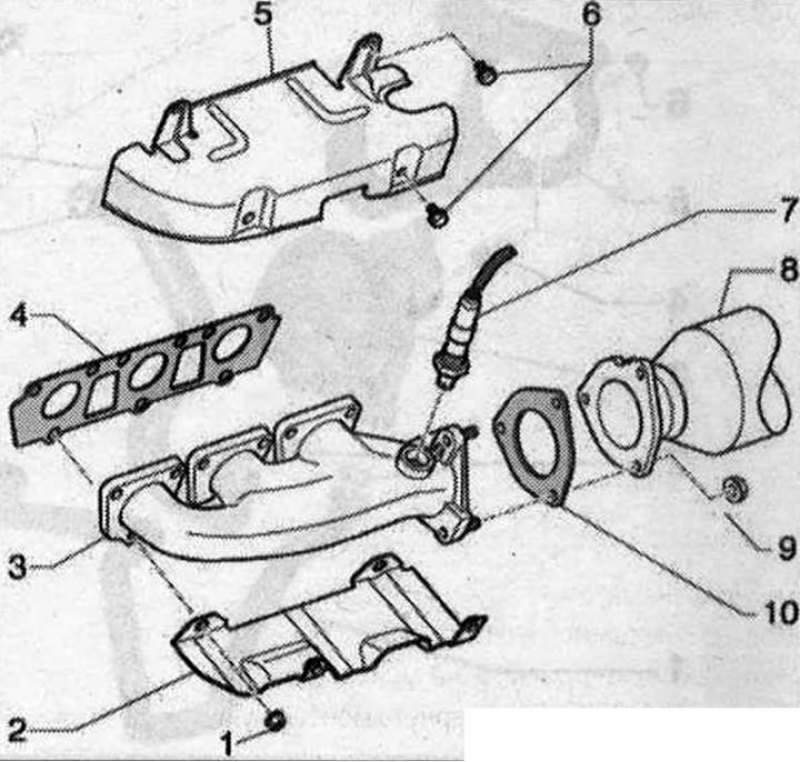

Выпускной коллектор 1. Гайка. Заменить. Смазать термостойкой пастой; 2. Кронштейн теплозащитного экрана; 3. Выпускной коллектор; 4. Прокладка. Заменить; 5. Теплоизоляционный щиток; 6. Болт, 10 Н·м; 7. Лямбда-зонд перед катализатором. Ряд цилиндров 1 (правый) лямбда-зонд -G39-, ряд цилиндров 2 (левый) лямбда-зонд 2-G108-; 8. Катализатор. Защитить от ударов и толчков; 9. Гайка. Заменить. Смазать термостойкой пастой. 23 Н·м; 10. Прокладка. Заменить

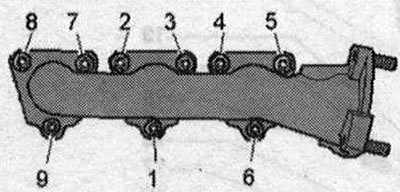

Левый выпускной колектор. Последовательность и момент затяжки

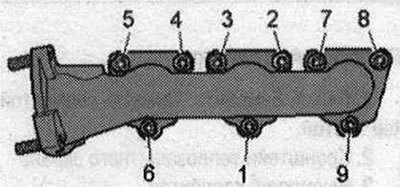

Закрутить гайки в последовательности -1...9- в 3 приема:

1. Завернуть болты от руки до упора
2. Предварительно затянуть моментом 15 Н·м
3. Затянуть моментом 25 Н·м

Смотрите оригинал на указанном сайте: Autoinstruction

Правый выпускной колектор. Последовательность и момент затяжки

Закрутить гайки в последовательности -1...9- в 3 приема:

1. Завернуть болты от руки до упора;
2. Предварительно затянуть моментом 15 Н·м;
3. Затянуть моментом 25 Н·м

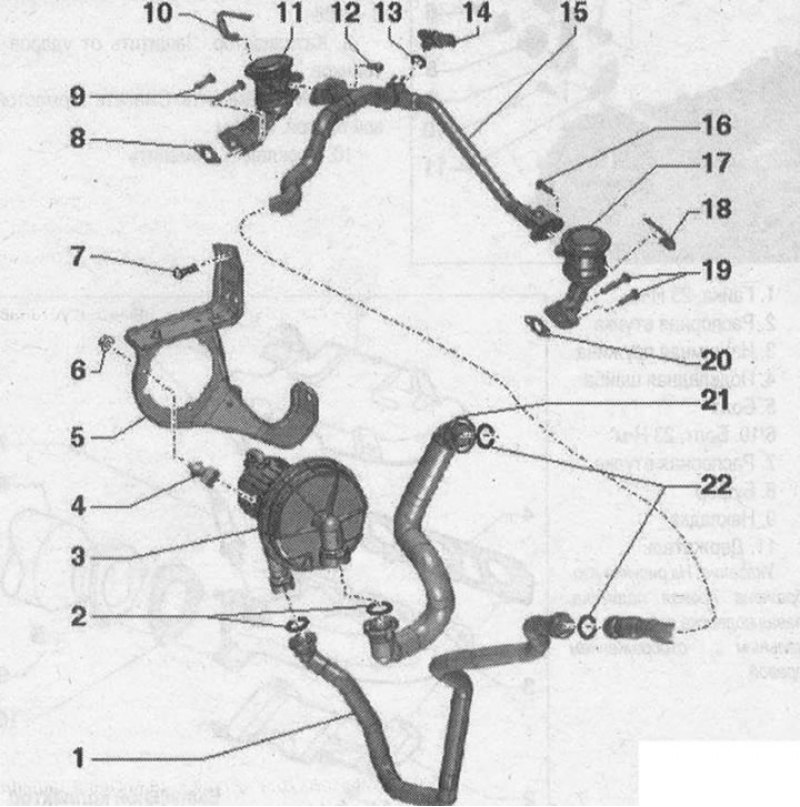

Система подачи втор, воздуха 1. Шланг втор, воздуха; 2. Уплотн. кольца круглого сечения. Заменить; 3. Электродвигатель вентилятора подачи втор, воздуха-V101-; 4. Резинометаллическая опора; 5. Держатель двигателя насоса подачи втор, воздуха -V101 -; 6. Гайка,9 Н·м; 7/12/16. Болт, 9 Н·м; 8/20. Прокладка. Заменить; 9/19. Болты, 9 Н·м; 10. Вакуумный шланг (только а/м в компл. для США); 11. Правый комбинированный клапан подачи втор, воздуха; 13. Уплотн. кольцо (только а/м в компл. для США). Заменить; 14. Датчик 1 давления втор, воздуха -G609- (только а/м в компл. для США); 15. Труба для втор, воздуха; 17. Левый комбинированный клапан подачи втор, воздуха; 18. Вакуумный шланг (только а/м в компл. для США); 21. Шланг втор, воздуха; 22. Уплотн. кольца круглого сечения. Заменить

Теплозащитный экран комбинированного клапана подачи втор, воздуха.

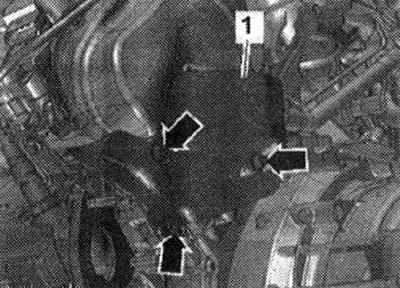

Затянуть болты -стрелки- теплозащитного экрана -1- моментом 9 Н’М.

Снятие насоса втор, воздуха

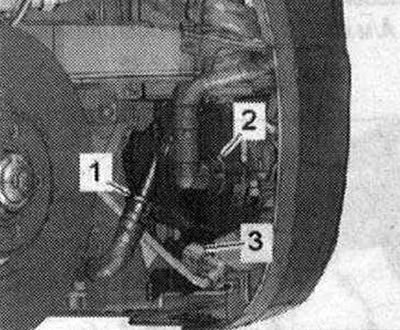

Снять переднюю шумоизоляцию. Разъединить эл. штекерное соединение -3-двигателя насоса втор. воздуха -V101-. Снять шланги -1- и -2- подачи втор. воздуха.

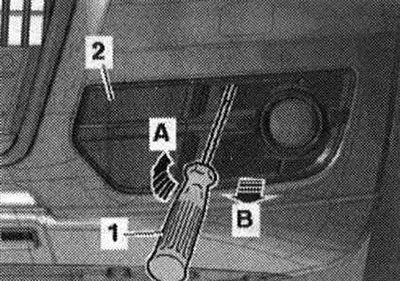

Для лучшего представления монтажное положение показано при снятом подкрылке колесной ниши. Разблокировать отверткой -1- фиксатор -стрелка А-. Отсоединить воздухозаборную решетку -2- от накладки бампера -стрелка В-.

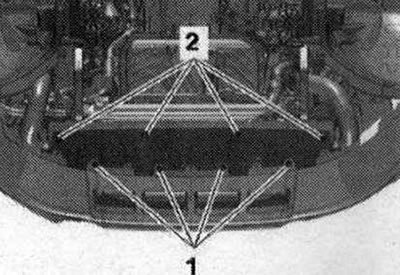

Отвернуть болты -1- и -2-, снять шумоизоляционный экран накладки бампера по направлению назад.

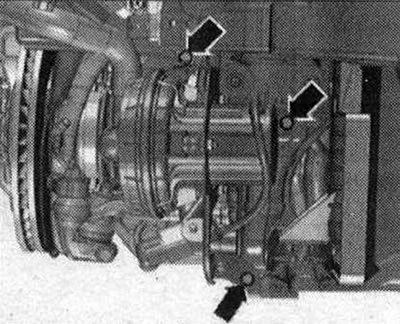

Выкрутить болты -стрелки- и снять насос втор, воздуха.

Для лучшего представления монтажное положение показано при снятом насосе гидроусилителя руля.

Установка

Установка в обратном порядке, при этом следует заменить уплотн. кольца. Установить передний шумоизоляционный экран. Установить шумоизоляцию.

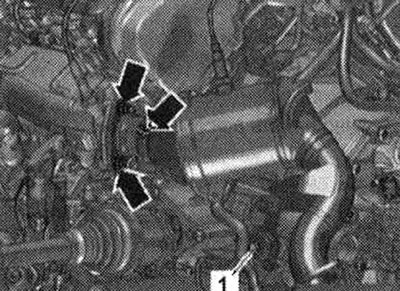

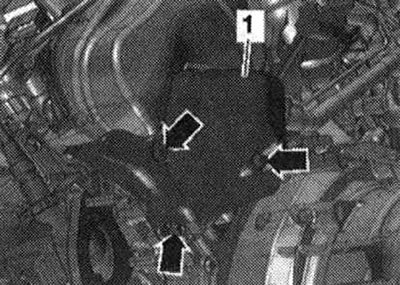

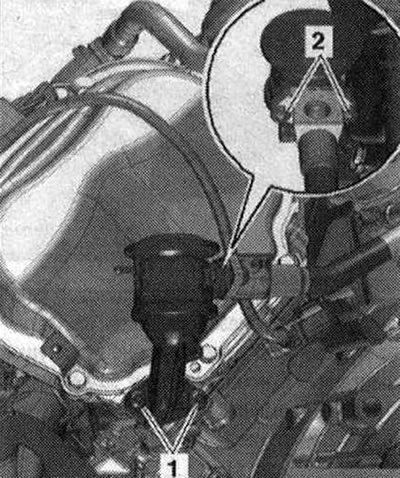

Снятие левого комбинированного клапана подачи втор. воздуха

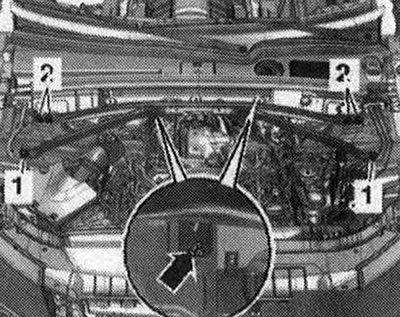

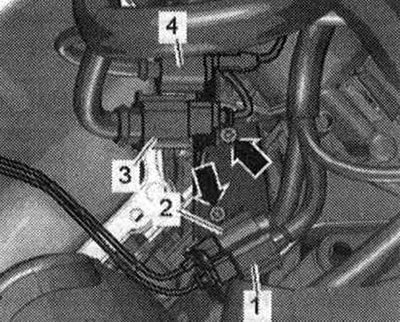

Снять левый передний глушитель. Снять растяжку. Извлечь из держателя штекерный разъем -1- лямбда-зонда 2 после катализатора -G131-, отсоединить и отложить в сторону.
