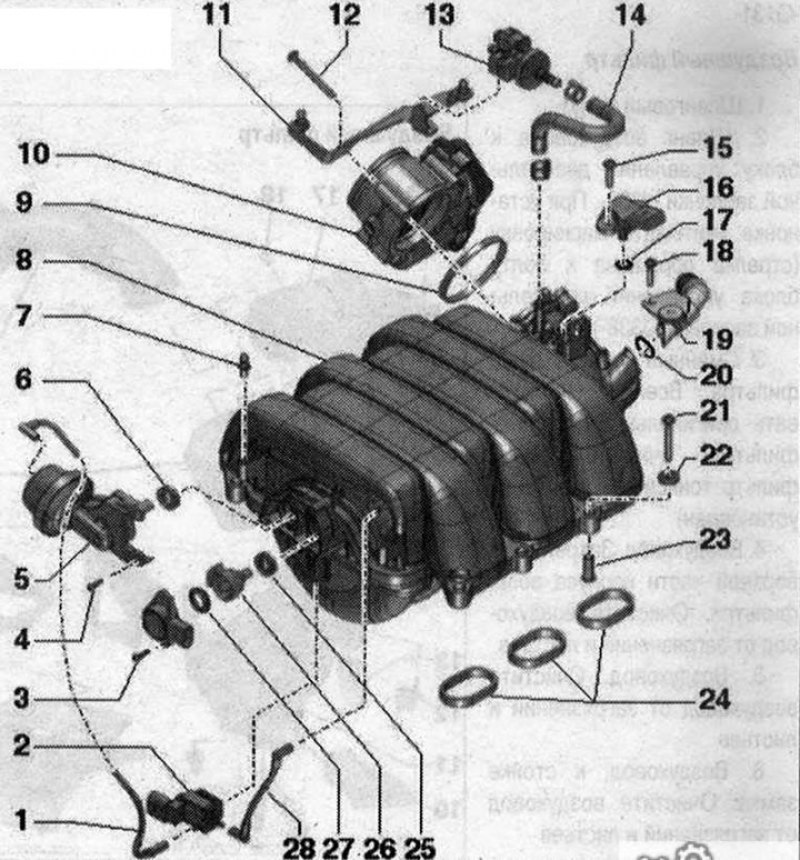

Верхняя часть впускного коллектора 1. Вакуумный шланг; 2. Клапан последовательного переключения впускного коллектора -N156-; 3. Болт для датчика положения впускного коллектора с изменяемой геометрией -G513-, 2,5 Н’М; 4/18. Болт, 2,5 Н’М; 5. Регулятор переключения геометрии впускного коллектора. Запасная часть вместе с -поз. 26-; 6. Уплотнительная манжета. При повреждении заменить. Для замены приподнять отвёрткой, нажать рукой; 7. Шаровой палец, 2,5 Н·м; 8. Верхняя часть впускного коллектора; 9. Уплотнительная манжета. Заменить 10. Б/у дроссельной заслонкой -J338-; 11. Кронштейн; 12. Болт, 6 Н’М; 13. Эл. магн. клапан 1 абсорбера с активированным углем -N80-; 14. Шланг; 15. Болт, 3 Н’М; 16. Датчик температуры всасываемого воздуха -642-/датчик давления во впускном коллекторе -G71-; 17. Уплотн. кольцо. Заменить; 19. Шланг вентиляции картера двигателя; 20. Уплотн. кольцо. Заменить; 21. Болт, 8 Н·м; 22. Шайба; 23. Втулка; 24. Прокладки. Заменить; 25. Уплотнительная манжета. При повреждении заменить. Для замены приподнять отвёрткой, нажать рукой; 26. Рычаг с зубчатым сегментом для переключения впускного коллектора. Место установки зубчатого сегмента, запасная часть вместе с -поз. 5-; 27. Уплотнительная манжета. При повреждении заменить. Для замены приподнять отвёрткой, нажать рукой; 28. Вакуумный шланг

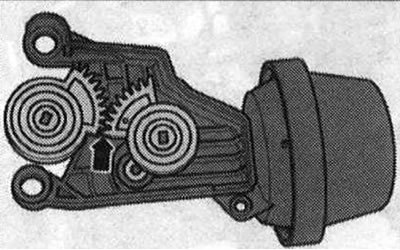

Место установки зубчатого сегмента заслонки переключения геометрии впускного коллектора
Нижние кромки зубчатого сегмента должны быть заподлицо друг с другом -стрелка-
