ГБЦ 1. Уплотнение ГБЦ: заменить; после замены заменить ОЖ и масло; 2. Болт: вставить с резьбовым лаком; 10 Н·м; 3. Датчик Холла -G40-: для положения распредвала; 4. ГБЦ: положить демонтированную ГБЦ на подкладку из пенопласта, в противном случае возможно повреждение свечей накаливания; нельзя обрабатывать; перед установкой проверить наличие 2 центрирующих втулок масляного насоса и блока цилиндров; после замены заменить ОЖ и масло; 5. Подкладная шайба; 6. Болт: заменить; учитывать последовательность при откручивании; 7. Датчик давления масла -F1 -: давление переключения 0,3...0,6 бар; проверить; 20 Н·м; 8. Уплотнительная манжета: заменить; 9/19. Болт: 20 Н·м; 10. Проушина для подвешивания двигателя; 11. Уплотнительная манжета: заменить; 12. Резьбовая пробка: 20 Н·м; 13. Прокладка: заменить; 14. Вакуумный насос; 15. Болт; 16. Соединительный патрубок шлангов системы охлаждения: с датчиком температуры ОЖ -G62-; изображение не соответствует исполнению в а/м; 17. Болт; 18. Прокладка: заменить; 20. Проушина для подвешивания двигателя

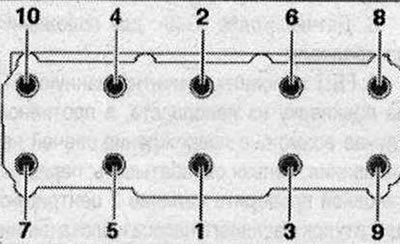

ГБЦ - последовательность и момент затяжки болтов
Заменить болты, которые затягивались с доворотом.
Материал заимствован у портала: autoinstruction.ru
Затянуть болты в 4 этапа в показанной последовательности.
| Этап | Болты | Момент затяжки/угол доворота |
| 1 | -1...10- | 30 Н·м |
| 2 | -1...10- | 50 Н·м |
| 3 | -1...10- | довернуть на 90° |
| 4 | -1...10- | довернуть на 90° |

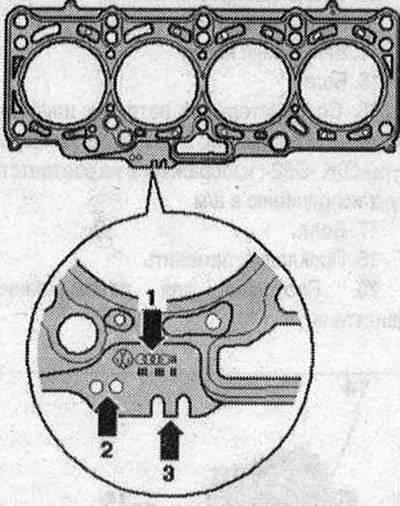

Маркировка прокладки ГБЦ 1. Номер запчасти; 2. Отверстия; 3. Не учитывать
Указание: Толщина устанавливаемой прокладки ГБЦ зависит от выступания поршней. Если заменяется только прокладка ГБЦ следует использовать новую прокладку с тем же обозначением, что и старая.
