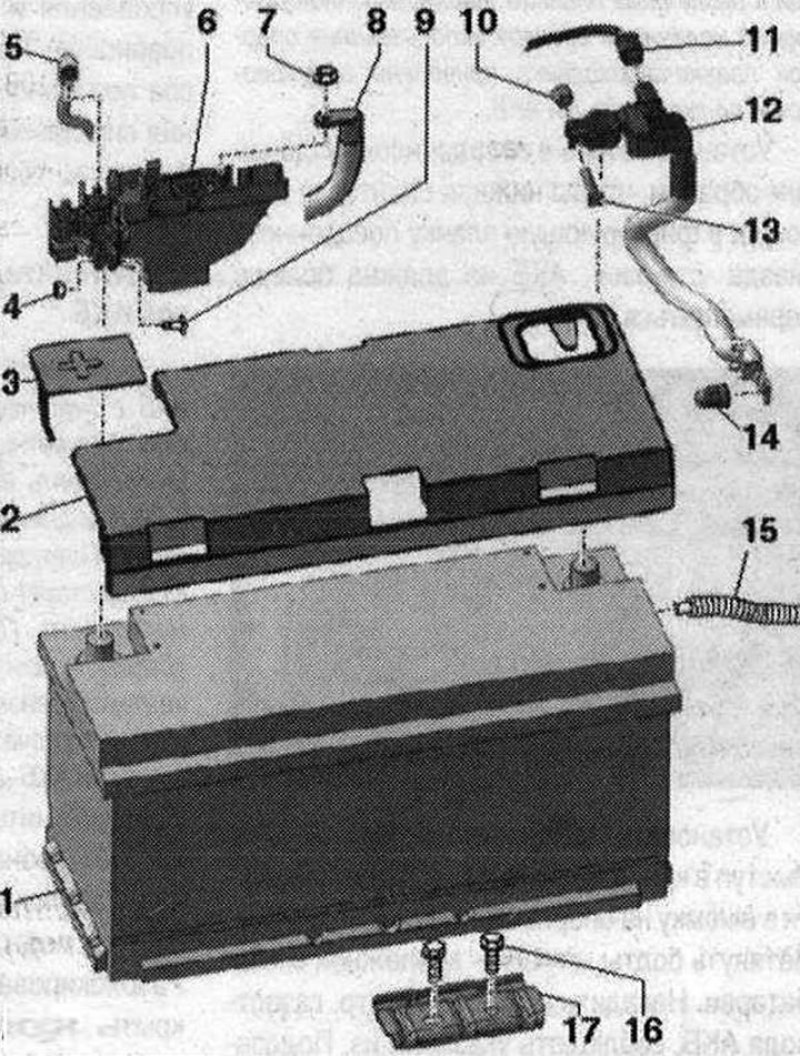

АКБ 1. Аккумулятор. В багажнике в нише запасного колеса; 2. Крышка минусовой клеммы; 3. Крышка для плюсовой клеммы; 4. Гайка. 5 Н·м; 5. Эл. провод к блоку реле и предохр. под передней панелью слева; 6. Блок предохр. A -SA-; 7. Гайка; 8. Плюсовой кабель к двигателю; 9. Болт; 10. Гайка. 5 Н·м; 11. Эл. провод б/у системы контроля АКБ -J367-. Соблюдать последовательность отсоединения кабеля массы; 12. Провод массы с б/у для контроля АКБ -J367-; 13. Болт; 14. Гайка. 18 Н·м; 15. Шланг центр, газоотвода; 16. Болт. 2 шт. 18 Н·м; 17. Крепежная скоба
Отключение и подключение АКБ
Осторожно! Опасность аварии. При работах на пиротехнических узлах (например, Airbag, натяжитель ремня безопасности) АКБ должен быть отключен особым, описанным ниже способом при включенном зажигании.

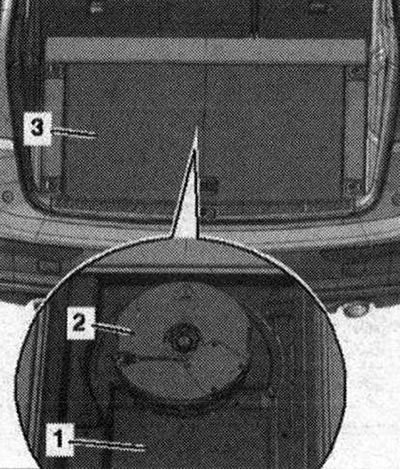

Выключить зажигание. Извлечь пол багажника -3-. При наличии, извлечь грязеприемную ванну. При наличии снять Bassbox -2-. Отогнуть покрытие пола -1- над крышкой.

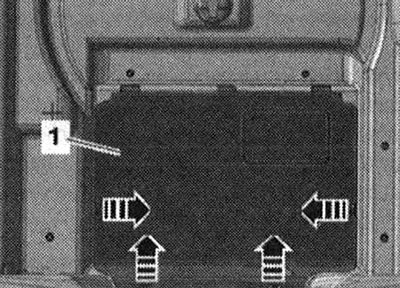

Разблокировать защелки -стрелки- и открыть крышку -1-.

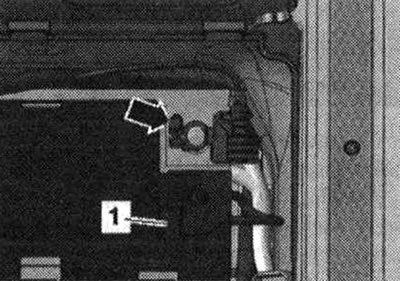

Открыть крышку -1 - над минусовой клеммой АКБ. Ослабить на несколько оборотов гайку и снять полюсный наконечник -стрелка- провода массы с полюсного вывода батареи.
Подключение

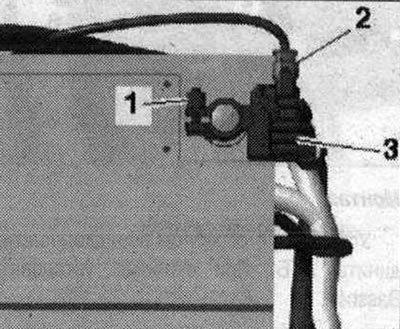

Разъединить эл. штекерное соединение -2- б/у для контроля АКБ -J367- -поз. 3-. При подключении вручную насадить полюсный наконечник провода массы на отрицательный полюс АКБи затянуть гайку -1-.
Подсоединить эл. штекерное соединение к блоку управления для контроля АКБ -J367-. Если провода к клеммам АКБ подсоединяются повторно, необходимо выполнить следующие операции: активировать автоматический режим подъема / опускания эл. стеклоподъемника. Опросить память событий всех блоков управления и удалить сообщение о неисправности "Пониженное напряжение".
Указание. После повторного подключения электропитания сигнальная лампа системы ESP может погаснуть только через несколько метров езды.
При наличии установить Bassbox.
Снятие провода массы с б/у системы контроля АКБ -J367-

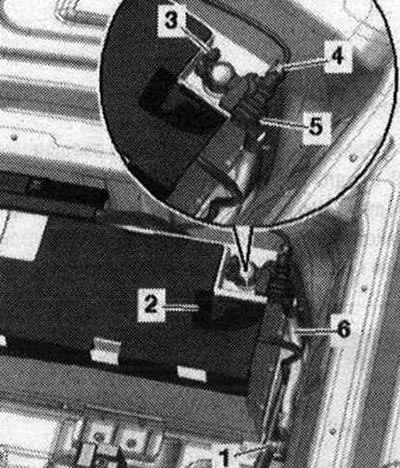

Выключить зажигание. Извлечь пол багажника -3-. При наличии, извлечь грязеприемную ванну. При наличии снять Bassbox -2-. Отогнуть покрытие пола -1- над крышкой. Разблокировать защелки -стрелки- и открыть крышку -1-. Извлечь бортво-вой инструмент с креплением инструмента. Открыть крышку -2- над минусовой клеммой АКБ. Ослабить на несколько оборотов гайку и снять полюсный наконечник -3- провода массы с полюсного вывода батареи. Разъединить эл. штекерное соединение -4-. Отвернуть гайку -1 - и снять провод массы -6- с б/у для контроля АКБ -J367- -поз. 5-.
Монтаж
Установка в обратном порядке: подсоединить АКБ. При наличии установить Bassbox.
