Перед отключением
1. Установите колеса в направление прямолинейного движения.
2. Выключите зажигание.
3. Извлеките ключ из замка зажигания.
4. Извлеките предохранитель "AIR BAG".
Отключение
Модели до 2003 г.в.
1. Для отключения подушки безопасности водителя необходимо выполнить следующее:

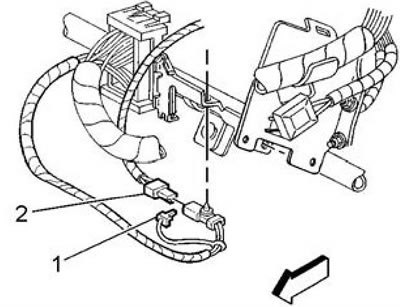

а) Отсоедините держатель (1) разъема от желтого разъема (2), расположенного на рулевой колонке.
б) Отсоедините желтый разъем подушки безопасности водителя.
2. Для отключения подушки безопасности переднего пассажира необходимо выполнить следующее:
а) Для доступа к разъему подушки безопасности переднего пассажира полностью откройте вещевой ящик.

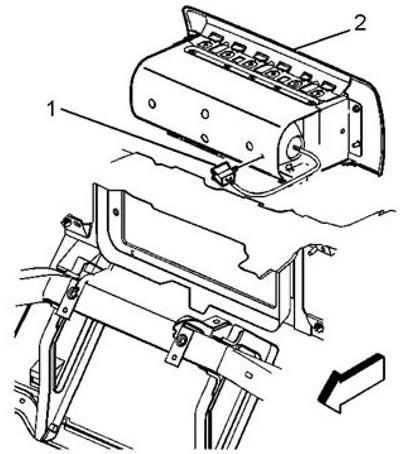

б) Отсоедините держатель (1) разъема от желтого разъема (2) подушки безопасности, расположенного на усилителе панели приборов.
в) Отсоедините желтый разъем подушки безопасности переднего пассажира.
3. Для отключения боковых подушек безопасности водителя и переднего пассажира необходимо выполнить следующее:

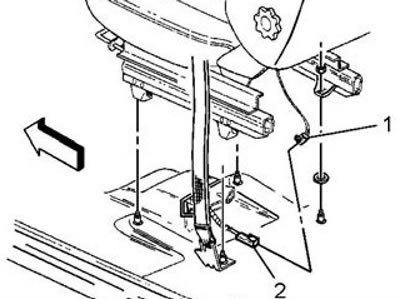

а) Отсоедините держатель (1) разъема от желтого разъема (2) боковой подушки безопасности, расположенного под сиденьем.
б) Отсоедините желтый разъем боковой подушки безопасности водителя или переднего пассажира.
Модели с 2003 г.в.
1. Отсоедините "зону 1" (передние датчики).
а) Поддомкратьте автомобиль и зафиксируйте его положение.
б) Отсоедините держатели разъемов передних датчиков удара.
в) Отсоедините разъемы от передних датчиков удара.
2. Отсоедините "зону 2" (левый боковой датчик).
а) Снимите отделочную панель передней двери (см. главу "Кузов").

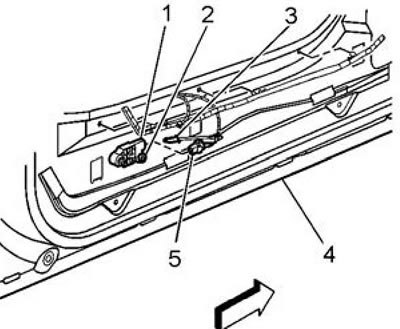

б) Отсоедините держатель (3) разъема от желтого разъема (5) бокового датчика удара.
в) Отсоедините желтый разъем (5) от бокового датчика удара.
3. Отсоедините "зону 3" (подушка безопасности водителя)

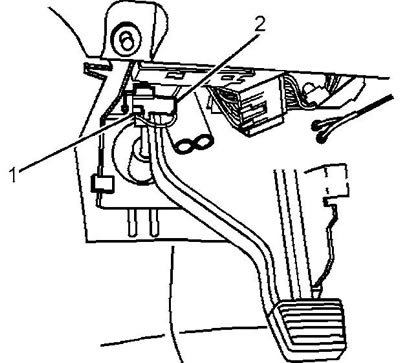

а) Отсоедините держатель разъема (1) от желтого разъема (2) подушки безопасности водителя, расположенного с левой стороны рулевой колонки.
б) Отсоедините разъем (2).
4. Отсоедините "зону 5" (подушка безопасности переднего пассажира).

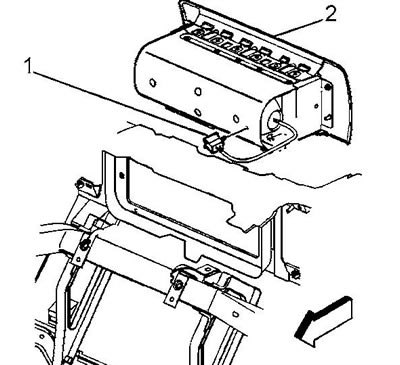

а) Отсоедините держатель разъема (1) от желтого разъема (2) подушки безопасности переднего пассажира, расположенного под панелью приборов.
б) Отсоедините разъем подушки безопасности переднего пассажира.
5. Отсоедините "зону 6" (правый боковой датчик).
Примечание: производится аналогично "зоне 2" (см. п.2).
6. Отсоедините "зону 7" (фронтальные и боковые подушки безопасности водителя и переднего пассажира).
а) Отсоедините подушку безопасности водителя (см. п. 3).
б) Отсоедините подушку безопасности переднего пассажира (см. п. 4).

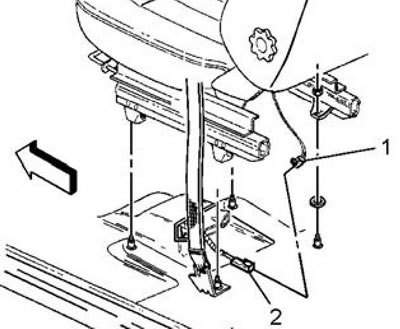

в) Отсоедините держатель (1) разъема от желтого разъема (2) боковой подушки безопасности, расположенного под сиденьем.
г) Отсоедините желтый разъем боковой подушки безопасности водителя или переднего пассажира.
7. Отсоедините "зону 9" (боковая подушка безопасности переднего пассажира).
Примечание: отключение описано в пункте 6в.
Подключение
1. Подключение системы пассивной безопасности производится в обратном порядке.
2. Установите предохранитель "AIR BAG".
3. Включите зажигание, но не запускайте двигатель. Убедитесь, что индикатор системы подушек безопасности и преднатяжителей ремней (SRS) на комбинации приборов загорелся на 7 секунд и погас.
4. Если индикатор не загорается, продолжает гореть или загорается во время движения, проведите диагностику системы (см. главу "Диагностические коды неисправностей").
