Варианты CAN
Вариант AMI (Audi Music interface} установлен в перчаточном ящике.
Вариант с выводом Aux-In установлен в вещевом отсеке центральной консоли. Эти выводы для внешних аудиоисточников -R199- подключаются непосредственно к магнитоле -R-. Устанавливается или вывод AMI или гнездо Aux-In.
Варианты MMI
Вариант AMI (Audi Music Interface} является составляющей б/у электроникой коммуникации 1 -J794-. В перчаточном ящике располагается интерфейс. Вариант с выводом Aux-In установлен в вещевом отсеке центральной консоли. Эти (выводы для внешних аудиоисточников -R199-} соединены непосредственно с б/у электроникой коммуникаций 1 -J794-. Устанавливается или вывод AMI или гнездо Aux-In. К подключению внешних аудиоисточников -R199- можно присоединять различные внешние аудиоисточники: iPod, МРЗ-плеер,USB-накопитель. Необходимы соответствующие адап-тер-кабели. Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".
Штекерные разъемы вывода для внешних аудиоисточников -R199- AMI (CAN)

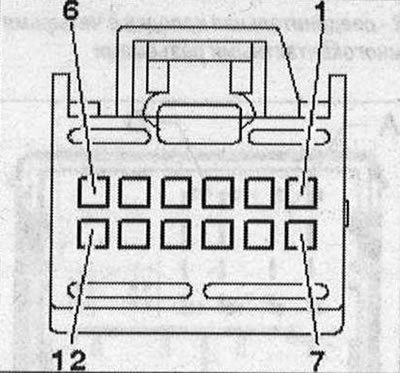

Многоконтактный разъем, 12-контактный (T12t)
1. Клемма 31; 2. CAN-Infotainment Low; 3/5/6. не задействован; 4. Низкочастотный вывод прав, к магнитоле -R-; 7. Клемма 30; 8. CAN-lrifotainment High; 9. Низкочастотный вывод лев. к магнитоле -fi-; IO. Низкочастотный вывод (масса) к магнитоле -R-. Штекерные разъемы вывода для внешних аудиоисточников -R199- интерфейса (MMI)
Смотрите полную версию на сайте (www.Autoinstruction.ru)

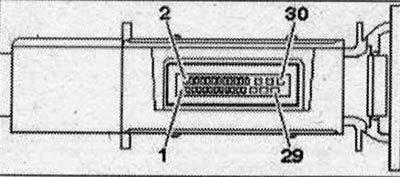

Многоконтактный разъем, 30-контакт-ный (T3d), черный
Все контакты соединены с б/у электроникой коммуникаций 1-J794-.
1. NF-ln слева; 2. NF-ln справа; 3. Масса NF; 4. NF-ln масса экрана 13/14. Данные iPod; 16. идентификация iPod; 17. D(+); 18 .D(-); 21. Detect; 22. Масса; 24. Кабель FBAS (-); 25. USB (масса); 27. Кабель FBAS (+); 28. USB (+5 В) Штекерные разъемы вывода для внешних аудио-источников -R199- (Aux-lii)

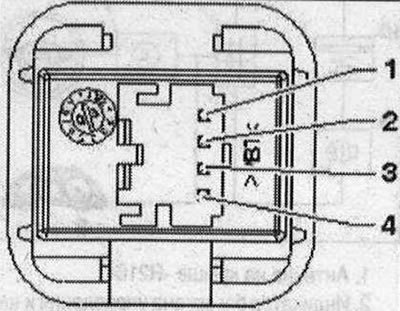

Многоконтактный разъем, 4-контактный (T4i)(CAN)
Все контакты соединены с магнитолой -R-.

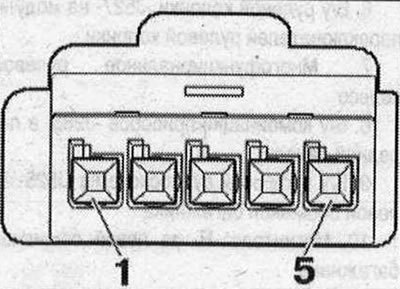

1. Масса NF; 2. NF. слева; 3. NF. справа; 4. Клемма 31Многоконтактный разъем, 5-контактный (Т5д)(ММ1)
Все контакты соединены с б/у электроникой коммуникаций 1 -J794-.
1. Масса NF; 2. NF. слева; 3. NF. справа; 4. "Масса" экрана; 5. Detect. Снятие вывода для внешних аудио-источников -R199- (AMI)

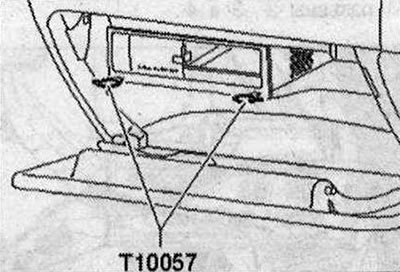

Вывод для внешних аудиоисточников -R199- (AMI) находится в вещевом ящике. Выключить все эл. потребители. Выключить зажигание. Открыть перчаточный ящик. Вставить 2 скобы съемника магнитолы -Т10057- в пазы для разблокировки вывода для внешних аудио-источников -R199-до щелчка.
Концы петель инструментов направлены наружу. Вынуть вывод для внешних аудио-источников -R199- из монтажной рамки. Отсоединить штекерные разъемы вывода для внешних аудио-источников -R199-.

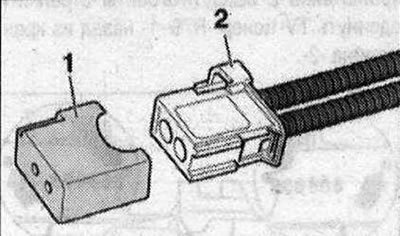

Вариант с шиной MOST: Вставить защитный колпачок для штекеров кабелей -VAS 6223/9-1- в штекерный разъем шины MOST -2-.
Все

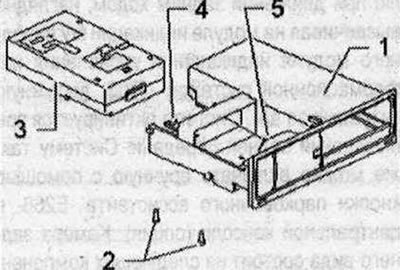

Достать съемник для магнитолы -Т10057-, для этого нажать фиксирующие кнопки на выводе для внешних аудио-источников -R199-. Снять внутренний блок управления. Вывернуть на обратной стороне болты -2- (2 Н·м). Вдавить вниз и вверх упоры -4- и -5- и переместить блок управления вниз -3-, вынув его из рамки -1-.
Установить
Подключить все штекерные разъемы. Вставить вывод для внешних аудио-источников -R199- до фиксации в монтажную рамку.
Снятие вывода для внешних аудиоисточников -R199- (Aux-in)

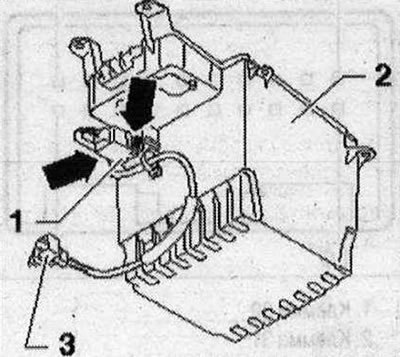

Вывод для внешних аудиоисточников -R199- (Aux-in) находится в вещевом отсеке центральной консоли. Выключить все эл. потребители. Выключить зажигание. Снять вещевой отсек центральной консоли. Отсоединить штекерный разъем -3-вывода для внешних аудио-источников -R199- -1-. Сжать на выводе для внешних аудиоисточников -R199- -1- фиксаторы -стрелки- и высвободить вывод для внешних аудиоисточников -R199- -1- из вещевого отсека -2-.
Установка в обратном порядке.
Снятие разъёма для подключения внешних аудиоустройств -R199- (интерфейс)

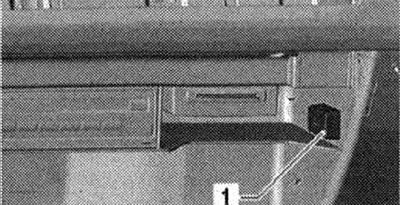

Вывод для внешних аудиоисточников -R199- (интерфейс) -1- находится в вещевом ящике. Выключить все эл. потребители. Выключить зажигание. Провода интерфейса -составляющая часть жгута проводов. Их нельзя заменять по отдельности. При повреждении следует установить комплект кабель-адаптеров. Открыть перчаточный ящик. Разблокировать щиток -1- с помощью клина -VAS 3409-.

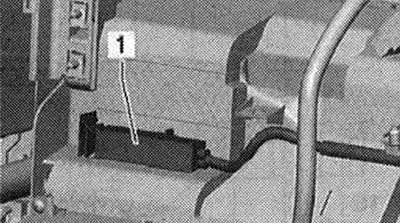

Интерфейс (Т30b) -1- заклипсован сзади в перчаточный ящик.

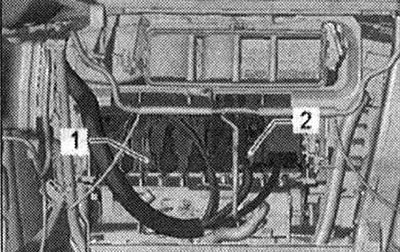

На блоке управления электроникой коммуникаций 1-J794- находятся разъемы к интерфейсу -Т4ар -1 - и Т12у -2-.
Установка в обратном порядке.
