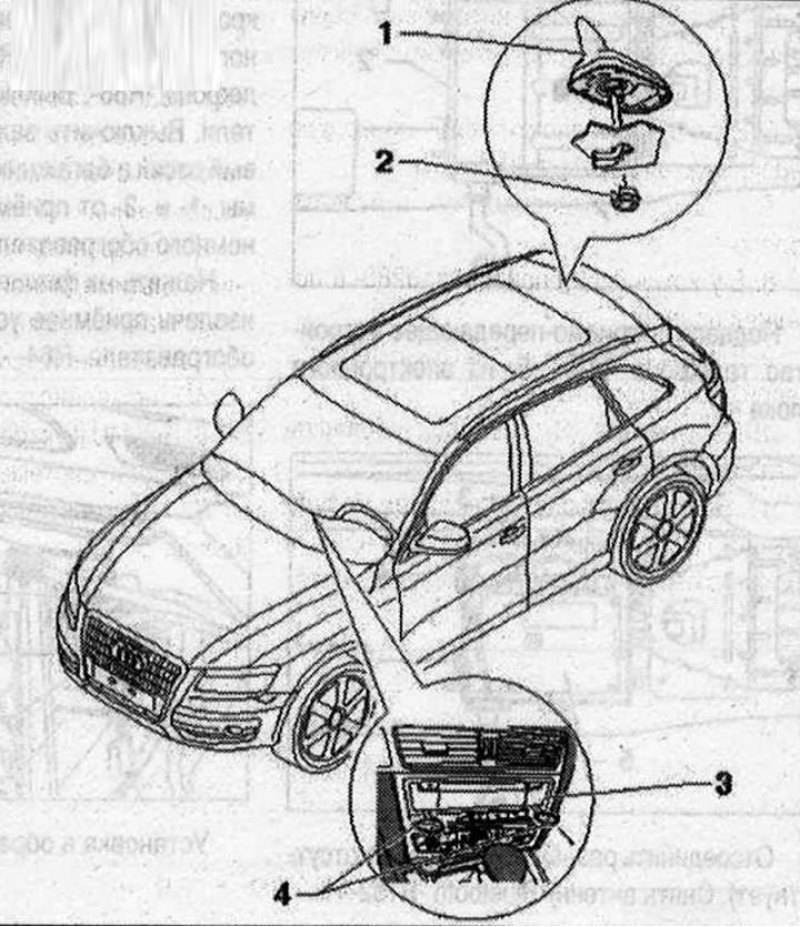

1. Антенна на крыше -R216-; 2. Гайка. 6Н-м; 3. Б/у электроникой коммуникаций 1 -J794-; 4. Съёмник для магнитолы -Т10057-; 7. Магнитола -R- за левой обшивкой багажника; 8. Б/у цифровой аудиосистемы -J525- за левой обшивкой багажника; 9. CD-чейнджер -41-/вывод для внешних аудиоисточников -R199- (интерфейс) в перчаточном ящике; 10. Вывод для внешних аудиоисточников -R199- (разъём AUX-ln) в вещевом отсеке центральной консоли.

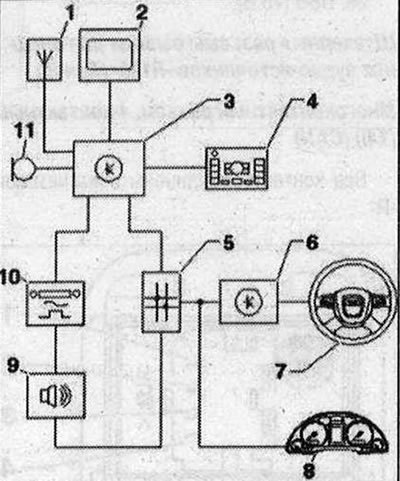

Конструкция навигационной системы MMI минимального оснащения
1. Антенна на крыше -R216-; 2. Индикатор б/у органа управления и индикации, передний -J685- в центре передней панели; 3. Б/у информационной электроники 1 -J794- на передней панели; 4. Орган управления системы мультимедиа -Е380- в нижней части центральной консоли; 5. Диагностический интерфейс шины данных -J533- за перчаточным ящиком слева; 6. Шина MOST; 7. Магнитола -R- за левой обшивкой багажника; 8. Б/у цифровой аудиосистемы -J525- за левой обшивкой багажника; 9. CD-чейнджер -41-/вывод для внешних аудиоисточников -R199- (интерфейс) в перчаточном ящике; 10. Вывод для внешних аудиоисточников -R199- (разъём AUX-ln) в вещевом отсеке центральной консоли.

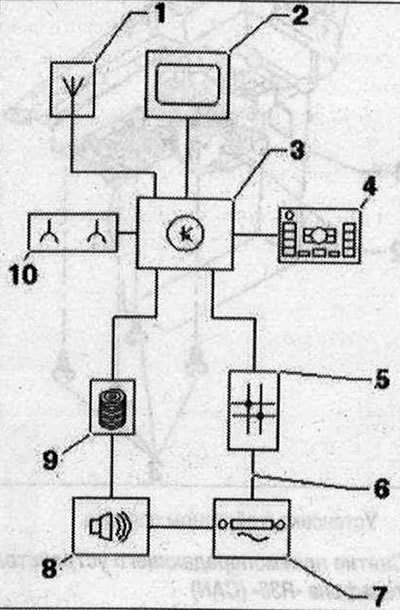

Конструкция навигационной системы MMI максимального оснащения
1. Антенна на крыше -R216-; 2. Индикатор б/у органа управления и индикации, передний -J685- в центре передней панели; 3. Б/у информационной электроники 1 -J794- на передней панели; 4. Орган управления системы мультимедиа -Е380- в нижней части центральной консоли; 5. Диагностический интерфейс шины данных -J533- за перчаточным ящиком слева; 6. Б/у рулевой колонки -J527- на модуле переключателей рулевой колонки; 7. Многофункциональное рулевое колесо; 8. Б/у комбинации приборов -J285- в передней панели; 9. Б/у цифровой аудиосистемы -J525- за левой обшивкой багажника; 10. Магнитола -R- за левой обшивкой багажника; 11. Блок микрофонов в переднем модуле крыши -R164- (микрофон передний правый -R141 -) в переднем плафоне подсветки -W1-.
Разъемы навигационной системы

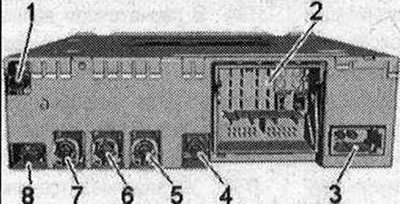

Б/у электроникой коммуникаций 1-J794-
1/7. не задействован; 2. Соединительная колодка с четырьмя многоконтактными разъемами; 3. Шина MOST; 4. Вход FBAS; 5. Многоконтактный разъем, 4-контактный (T4al/T4am) к переднему индикатору б/у панели управления и индикации -J685-; 6. Многоконтактный разъем, 4-контактный (Т4ар) к выводу для внешних; аудиоисточников-RI99-; 8. Вывод GPS от антенны на крыши -R216-.

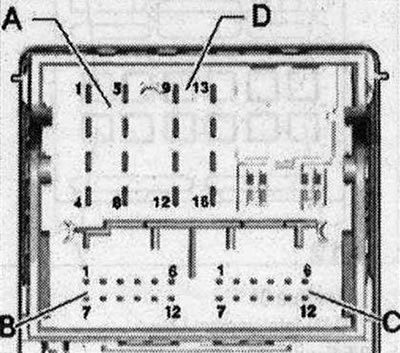

2 - соединительная колодка с четырьмя многоконтактными разъемами
А - многоконтактный разъем, 8-контактный (T8ah), коричневый; 1. Низкочастотный вывод кратковременного отключения микрофона комплекта для подключения моб. телефона; 2. электропитание к устройству управления мультимедийной системы -Е380-; 3. Wake UP (запуск) к панели управления мультимедийной системы -Е380-; 4/5. не задействован; 6. Res MU к устройству управления мультимедийной системы -Е380-; 7. Диагностический кабель разрыва кольца; В - многоконтактный разъем, 12-контактный (Т12х), синий; 2. Вход микрофона (+) от блока микрофонов в переднем модуле крыши -R164- (переднего правого микрофона -R141-); 3. Вход микрофона (-) от блока микрофонов в переднем модуле крыши -R164- (переднего правого микрофона -R141-); 5. Кабель FBAS (-) от б/у камеры заднего вида -J772-; 11. Кабель FBAS (+) от б/у камеры заднего вида -J772-; С - многоконтактный разъем, 12-контактный (Т12у), зеленый; Все контакты соединены с выводом для внешних аудиоисточников -R199-.; 1. NF-ln масса; 2. NF-ln справа; 3. USB (+5 В); 4. USB (масса); 5. не задействован; 6. Detect; 7. NF-ln слева; 8. NF-ln масса экрана; 9. Кабель FBAS (+); 10. Кабель FBAS (-); 11/12. Данные iPod; D - многоконтактный разъем, 8-контактный (T16q), черный; 10. Данные с панели управления системы мультимедиа-Е380-; 11. Данные к панели управления мультимедийной системы -Е380-; 12. Клемма 31; 14. RES ВТ (проба с нагрузкой) от устройства управления системы мультимедиа -Е380-; 15. Клемма 30; 16. Масса к устройству управления мультимедийной системы -Е380-.

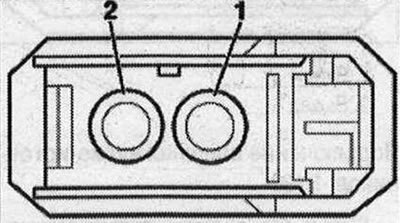

3 - шина MOST
1. Вход; 2. Выход
