Навигационная система

0

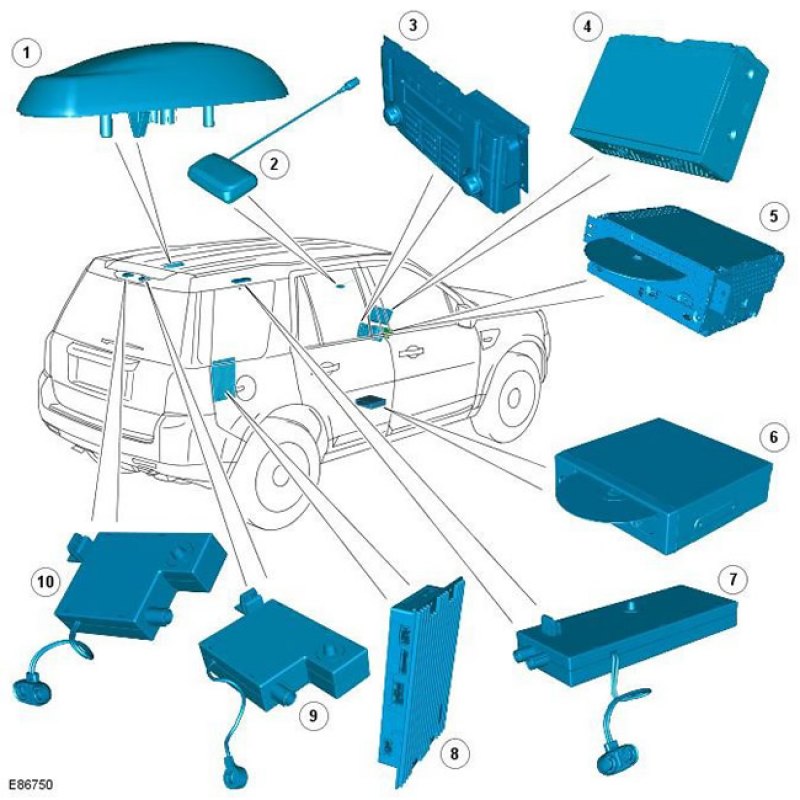

Поз.	№ запасной части	Наименование
1	-	Антенна системы глобального позиционирования (GPS)
2	-	Антенна маяка системы приема сообщений от инфракрасных и радиопередатчиков, установленных вдоль дороги (VICS) - только для Японии
3	-	Панель управления и модуль управления информационно-развлекательной системы
4	-	Дисплей с сенсорным экраном
5	-	Бортовой модуль аудиоаппаратуры
6	-	Компьютер навигационной системы
7	-	Усилитель антенны AM (амплитудная модуляция) / FM (частотная модуляция) – система без разнесенного приема, или усилитель антенны системы разнесенного приема AM/FM
8	-	Звуковой усилитель
9	-	Усилитель антенны VICS/TMC
10	-	Усилитель двойной антенны FM для настройки разнесенного приема

Навигационная система выдает звуковые и визуальные маршрутные инструкции, с помощью которых водитель добирается до места назначения. Система позволяет водителю выбрать желаемый маршрут, отдавая предпочтение большим или второстепенным дорогам, или автомагистралям с возможностью выбора одного из трех маршрутов. Кроме этого, в системе содержится информация о больницах, музеях, памятниках и гостиницах. Географические карты и относящаяся к ним информация записаны на диске DVD, при этом водителю предлагается наилучший маршрут поездки с детальным описанием направления движения, перекрестков и объездных путей.


Водитель с помощью сенсорного экрана управляет работой навигационной системы. Сигналы управления от сенсорного экрана передаются через шину MOST (Media Orientated System Transport) в модуль управления информационно-развлекательной системы, а оттуда по шине MOST в компьютер навигационной системы. Навигационный компьютер через выделенный интерфейс GVIF (Gigabit Video Interface) передает видеосигнал на сенсорный экран.

На автомобилях, оснащенных навигационными системами, устанавливаются также дополнительные системы приема дорожной информации. Модель системы зависит от рынка:

• Европа - Канал дорожных сообщений (ТМС).
• Япония - Система приема сообщений от инфракрасных и радиопередатчиков, установленных вдоль дороги (VICS).
• Северная Америка - дополнительная система не устанавливается.

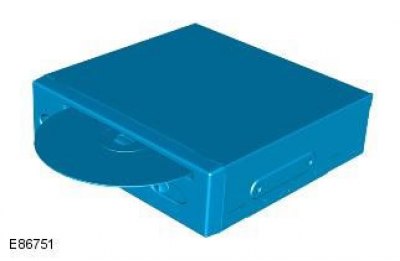

Компьютер навигационной системы

Компьютер навигационной системы, расположенный под правым передним сиденьем, оснащен дисководом DVD для считывания карт с дисков DVD (версия диска зависит от региона). Доступ к гнезду загрузки диска DVD осуществляется с задней части сидения.

Кнопка, расположенная рядом со слотом DVD, используется для выгрузки диска DVD из устройства. Перед выгрузкой диска необходимо сдвинуть крышку слота в сторону. Если зажигание включено или информационно-развлекательная система находится в одночасовом режиме, диск DVD извлекается при однократном нажатии кнопки.


Навигационный компьютер, подключенный к шине MOST, генерирует собственные графические изображения и передает их на сенсорный экран по выделенной шине GVIF (Gigabyte Video Interface).

Навигационный компьютер включает также:

• Приемник GPS
• Приемник VICS (только для Японии)
• Приемник канала передачи сообщений дорожных служб (TMC)

Приемник GPS получает информацию от одного до восьми спутников в определенный момент времени. Данная информация принимается антенной GPS. Встроенный приемник GPS используется для расчета положения (т.е. широта, долгота и высота), направления и скорость.

В навигационном компьютере имеется полупроводниковый пьезоэлектрический гиродатчик, который измеряет перемещение автомобиля по вертикальной оси. Гиродатчик работает по принципу силы Кориолиса. Сила Кориолиса - сила, возникающая для ускорения тел, движущихся от оси вращения по направлению вращения оси.

Для вычисления текущего положения автомобиля, направления и скорости его движения компьютер использует:

• сигналы скорости, передаваемые по высокоскоростной шине CAN от модуля ABS в шину MOST
• сигналы, передаваемые от приемника GPS и гиродатчика

Для рынка Японии навигационный компьютер оснащается приемником VICS. Приемник VICS получает информацию от антенны маяка VICS, расположенной в центре панели приборов, и от электрической антенны диапазона FM. С помощью этих данных система VICS контролирует информацию о дорожной обстановке, поступающую от придорожных передатчиков, и при необходимости корректирует маршрут, чтобы избежать дорожных пробок.


Для некоторых европейских стран навигационный компьютер оснащается приемником канала передачи сообщений дорожных служб (TMC). Приемник TMC декодирует данные TMC. Затем навигационный компьютер отображает эту информацию на сенсорном экране и меняет входные данные навигационной системы, чтобы избежать пробок. Данные TMC поступают на электрическую антенну FM-диапазона.

Для сохранения данных настроек и конфигурации при отключении системы в навигационном компьютере применяется энергонезависимое запоминающее устройство. Запоминание осуществляется непосредственно перед выключением.

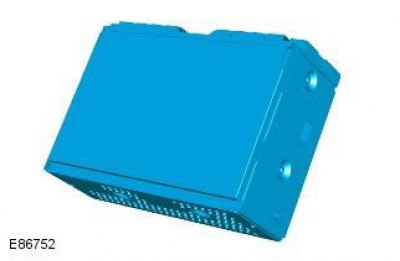

Дисплей с сенсорным экраном

Сенсорный экран расположен в центре панели приборов и представляет собой выделенный интерфейс навигационной системы. Сенсорный экран не предназначен для работы с какими-либо иными системами автомобиля. Экран представляет собой жидкокристаллический дисплей (ЖКД) с диагональю 7 дюймов; его разрешение 800 х 480 пикселей, формат 15:9. Сенсорный экран соединен с информационно-развлекательной системой шиной MOST. MOST – это оптоволоконная шина, предназначенная для высокоскоростной передачи команд и звука в мультимедийной системе.


Сенсорный экран выполняет самостоятельную обработку своих видеосигналов, однако вся графическая навигационная информация поступает от навигационного компьютера по выделенной последовательной шине GVIF (Gigabit Video Interface).

Сигналы управления навигационной системой с сенсорного экрана передаются по шине MOST на навигационный компьютер.

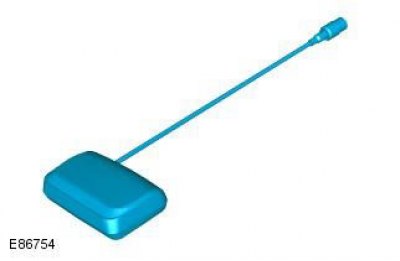

Антенна системы глобального позиционирования (GPS)

Антенна системы глобального позиционирования (GPS) находится в задней части крыши автомобиля. Антенна GPS соединена с компьютером навигационной системы одним коаксиальным кабелем, принимает сигналы от спутников GPS и передает их для обработки в приемник, встроенный в навигационный компьютер.

Антенна GPS может потерять сигнал от спутников GPS:

• В холмистой местности и на аллее с высокими деревьями
• В районе многоэтажной застройки
• В многоэтажных паркингах
• В гаражах
• В туннелях
• На мостах
• Во время ливня или грозы

В этом случае навигационная система продолжает работу до восстановления связи, основываясь только на информации, записанной на диске DVD.

За дополнительной информацией обратитесь к главе: Antenna (415-02, Описание и принцип действия).

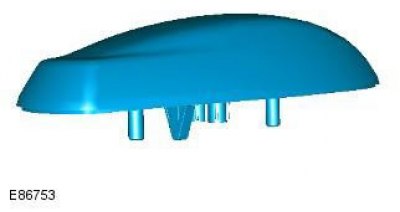

Антенна маяка VICS - только Япония

Антенна VICS инфракрасного диапазона установлена на верхней части панели управления. Антенна принимает сигналы в инфракрасном и радиочастотном диапазонов от трансмиттеров, установленных вдоль дороги. Антенна подключена к навигационному компьютеру с встроенным VICS-приемником.

За дополнительной информацией обратитесь к главе: Antenna (415-02, Описание и принцип действия).

Панель управления и модуль управления информационно-развлекательной системы

На панели управления находятся переключатели аудиосистемы и блок управления телефоном. Управление навигационной системой осуществляется с сенсорного экрана с помощью сигналов, передаваемых по шине MOST. При нажатии аппаратных кнопок на панели управления сигналы CAN передаются в модуль управления информационно-развлекательной системы, который транслирует сигналы в соответствующий модуль шины MOST.

Модуль управления информационно-развлекательной системы представляет собой шлюз между среднескоростной шиной CAN и шиной MOST информационно-развлекательной системы.

За дополнительной информацией обратитесь к главе: Audio System (415-01, Описание и принцип действия).

Бортовой модуль аудиоаппаратуры

Аудиосигналы посылаются по кольцевому контуру MOST от бортового модуля аудиоаппаратуры к усилителю.

За дополнительной информацией обратитесь к главе: Audio System (415-01, Описание и принцип действия).
