| Поз. | № запасной части | Наименование |
| 1 | - | Микрофон |
| 2 | - | Переключатели на рулевом колесе |
| 3 | - | Звуковой усилитель |
| 4 | - | Модуль управления телефона |
| 5 | - | Динамики |
| 6 | - | Встроенный модуль аудиоаппаратуры (IAM) |
| 7 | - | Модуль управления информационно-развлекательной системы (ICM) |
| 8 | - | Часовая пружина |
Эта система позволяет водителю использовать сотовый телефон с функциями Bluetooth через бортовую информационно-развлекательную систему автомобиля.
Примечание: Физического соединения (держателя) между телефонной трубкой и модулем управления телефона нет. Связь между этими двумя элементами поддерживается исключительно через Bluetooth. В зависимости от модели телефона, это может ограничивать спектр доступных функций.
Система сотовой телефонной связи включает следующие элементы:
- Модуль управления телефона
- Микрофон
Для набора номеров используется один из указанных методов:
- Набор с помощью клавиатуры ICP
- Выбор номера в справочнике телефонной трубки с помощью ICM
- Выбор из журнала вызовов телефонной трубки с помощью ICM
Модуль управления телефона соединен с информационно-развлекательной системой по кольцевому контуру MOST. Благодаря этому аудиосигналы и сигналы управления могут проходить через систему управления телефона. Модуль управления телефона оснащен встроенной антенной Bluetooth.
Прежде чем телефонные трубки можно будет использовать с автомобильной системой, необходимо установить для них парное соединение с блоком управления телефонной системой. К автомобилю можно подключить до пяти мобильных телефонов, однако единовременно можно пользоваться только одним.
Модуль телефона
Блок управления телефоном находится в задней правой части багажного отделения. Модуль телефона соединен через шину MOST с другими модулями мультимедийной системы.

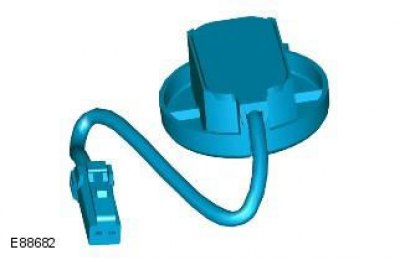

Микрофон
Микрофон находится на потолочной консоли рядом с передним плафоном освещения салона. Микрофон имеет проводное соединение с встроенным модулем аудиоаппаратуры (IAM).
Переключатели системы управления
| Поз. | № запасной части | Наименование |
| 1 | - | Переключатель приема вызова и набора номера |
| 2 | - | Переключатель завершения и отказа от приема вызова |
| 3 | - | Кнопка меню Вперед |
| 4 | - | Кнопка меню Назад |
Расположенные на рулевом колесе переключатели управления телефоном находятся в правой части рулевого колеса. Переключатели резистивного многозвенного типа возвращают в ICM сигналы различного напряжения в зависимости от нажимаемых кнопок. За дополнительной информацией обратитесь к главе: Steering Column Switches (211-05 Steering Column Switches, Описание и принцип действия).
В следующей таблице перечислены функции расположенных на рулевом колесе переключателей управления сотовым телефоном.
| Переключатель | Функции |
| Режим | Смена источника аудиосигнала без отображения на дисплее. (Также меняет дисплей ICM в соответствии с выбранным источником) |
| |<< >>| | Прокрутка телефонной книги вниз / вверх (если дисплей находится в режиме Телефон) |
| Клавиша начала разговора | Последние 10 набранных номеров, вызов, прием вызова (если дисплей находится в режиме Телефон) |

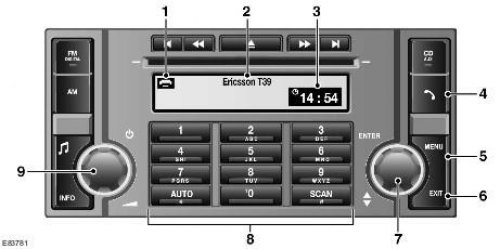

Переключатели управления ICM
| Поз. | № запасной части | Наименование |
| 1 | - | Пиктограмма статуса вызова |
| 2 | - | Имя парного телефона |
| 3 | - | Время |
| 4 | - | Кнопка режима телефонной связи |
| 5 | - | Кнопка MENU |
| 6 | - | Кнопка EXIT |
| 7 | - | Кнопка ENTER |
| 8 | - | Клавиатура |
| 9 | - | Кнопка включения, выключения или регулировки громкости |
Доступ к сотовому телефону через ICM обеспечивает пользователю разнообразные функции (зависят от версии Bluetooth телефона).
Голосовое управление телефоном
Автомобильная система поддерживает все голосовые тэги, сохраненные в телефоне. Система сотового телефона не поддерживает голосовой набор номера.
Доступ к функции голосового набора осуществляется длительным нажатием правой поворотной кнопки ENTER. ICM отображает процесс голосового набора номера, и модуль управления телефоном подает голосовое приглашение. После приглашения трубка в течение нескольких секунд ожидает голосовой команды.
Принципы работы
Управление телефонной системой осуществляется с ICM и/или переключателями на рулевом колесе. сигналы управления от переключателей на рулевом колесе передаются через подвижную контактную группу и модуль рулевого колеса в ICM. ICM направляет сигналы управления по шине MOST в модуль управления телефоном. Звук поступает через шину MOST на аудиоусилитель и выводится через динамики автомобиля.
