Разъемы CD-чейнджера -R41- (MMI)

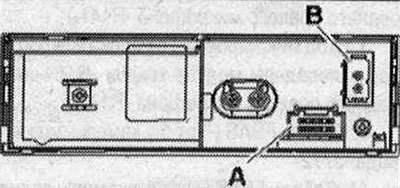

Указание. Неуказанные штекерные контакты не задействованы.
А - Многоконтактный штекерный разъем, 8-контактный (Т8аа), черный; В - Шина MOST.

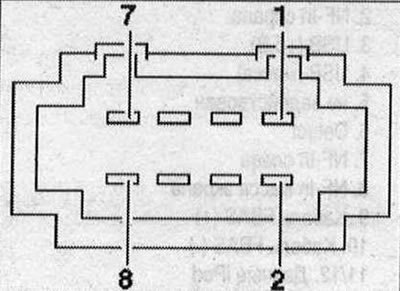

А - многоконтактный разъем, 8-контактный (Т8аа), черный
1. Клемма 31; 2. Клемма 30; 3/4. не задействован; 5. Диагностический кабель разрыва кольца.

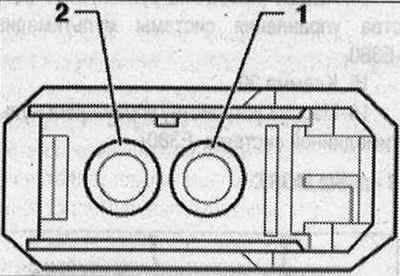

В - шина MOST
1. Вход; 2. Выход.
