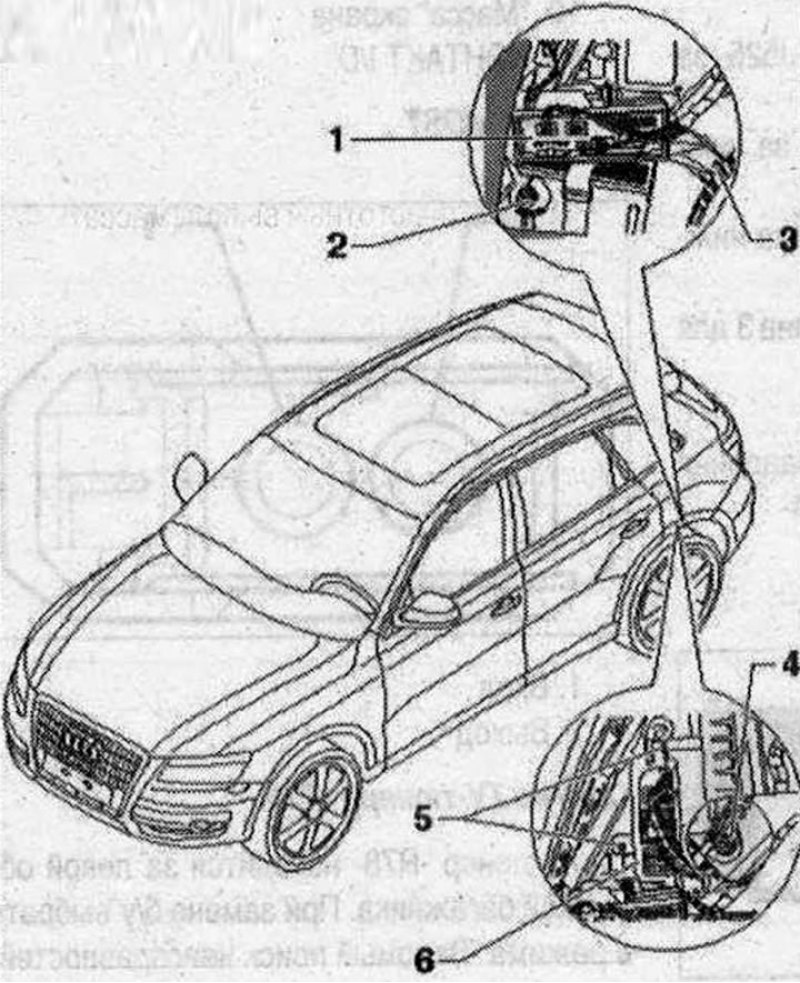

Схема монтажа 1. ТВ-тюнер -R78-. Болт, 2 Н·м; 2-5. Гайка. 3 Н·м; 6. Кронштейн с магнитолой -R- (MMI)

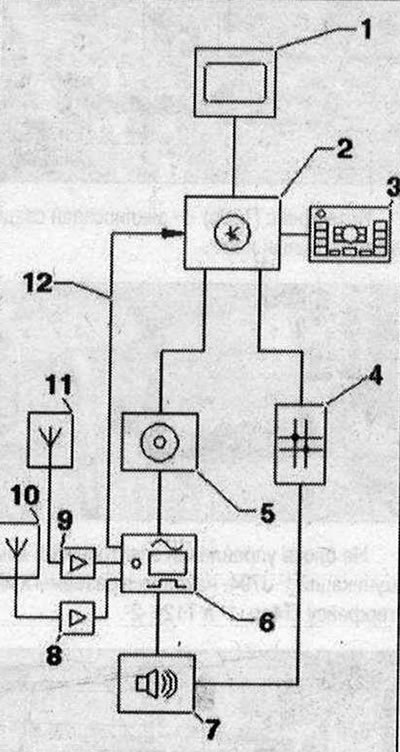

Устройство TV-оборудования
1. Индикатор б/у органа управления и индикации, передний -J685- в центре передней панели; 2. Б/у информационной электроники 1 -J794- на передней панели; 3. Орган управления системы мультимедиа -Е380- в нижней части центральной консоли; 4. Диагностический интерфейс шины данных -J533- за перчаточным ящиком слева; 5. CD-чейнждер -R41- в перчаточном ящике; 6. TV-тюнер -R78- за левой обшивкой багажника; 7. Б/у цифровой аудиосистемы -J525- за левой обшивкой багажника; 8. Антенный усилитель 4 -R113- за нижней облицовкой багажника; 9. Антенный усилитель 3 -R112- за нижней облицовкой багажника; 10. Антенна 2 для ТВ -Н56-/антенна 3 для ТВ -R57-; 11. Антенна 1 для ТВ -R55-; 12. Кабель FBAS к блоку управления электроникой коммуникаций 1-J794-Разъемы ТВ-тюнера -R78-

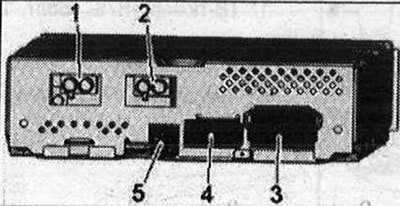

1. Соединение TVUV2 (коричневое) от антенного усилителя 3 -R112-/антенного усилителя 4-R113-; 2. Вывод TV3 (зеленый) антенного усилителя 4 -R ЦЗ-; S. Многоконтактный штекерный разъем, 20-контактный (Т20с) красный; 4. Шина MOST; 5. Выход FBAS (зеленый) к блоку управления электроникой коммуникаций 1-J794-3 - Многоконтактный разъем, 20-контактный (Т20с) красный
Материал заимствован у портала [www.AutoInstruction.ru]

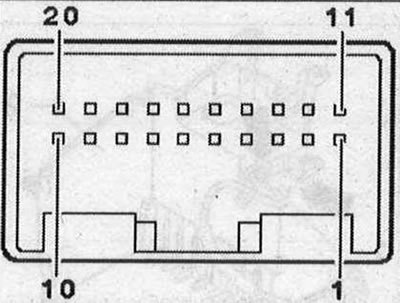

1. Клемма 30; 2. Клемма 31; 3. Диагностический кабель разрыва кольца; 4. "Масса" экрана; 5. Видеовыход (Pear Seat Entertainment); 6. "Масса" экрана; 7. Аудиовыход L (Pear Seat Entertainment); 8. Аудиовыход Р (Pear Seat Entertainment); 9. "Масса" экрана; 10. Вход аудио левый; 11. Вход аудио правый; 12. Вход видео; 13-15. "Масса" экрана; 16. Вход аудио левый; 17. Вход аудио правый; 18. Вход видео; 19. "Масса" экрана; 20. КОНТАКТ I/D 4 - шина MOST

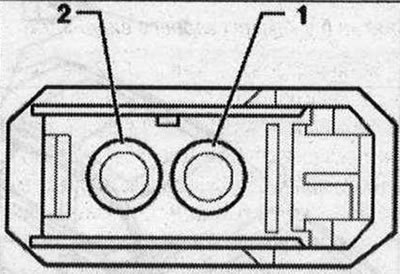

1. Вход; 2. ВыходСнятие TV-тюнера -R78-

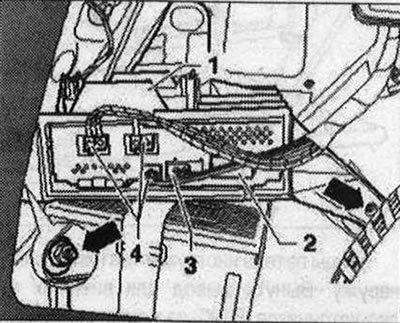

ТВ-тюнер -R78- находится за левой обшивкой багажника. При замене б/у выбрать в режиме "Ведомый поиск неисправностей" функцию "Замена" соответствующего б/у. Использовать для этого тестер. Выключить все эл. потребители. Выключить зажигание. Снять облицовку багажника. Снять кронштейн с магнитолой -R- и отодвинуть его в сторону. Отсоединить от TV-тюнера -R78--1-разъемы -2-, -З-и-4-.

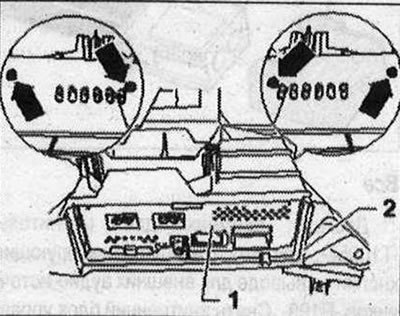

Вставить защитный колпачок для штекеров кабелей -VAS 6223/9- -1- в штекерный соединитель шины MOST -2-. Вывернуть на кронштейне -1- гайки -стрелки-. Извлечь ТВ-тюнер -R78- с кронштейном (TV-тюнер -R78- закреплён на кронштейне). Сбоку от кронштейна -2- выкрутить болты -стрелки- и сдвинуть TV-тюнер -R78-1- назад из кронштейна -2-.
Установка в обратном порядке.
