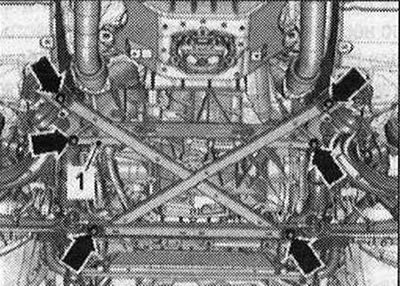

Относится к а/м с гидравлическим усилителем руля: Вывернуть болт -1- кронштейна магистрали гидроусилителя руля. Выкрутить болты -стрелка- и снять крестовое соединение растяжек.

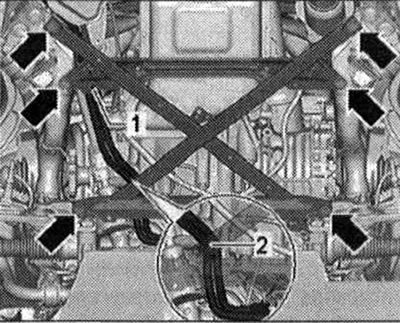

Относится к а/м с электро-механическим усилителем руля: Снять эл. провод на перекрестной растяжке -1- и -2-.
Выкрутить болты -стрелка- и снять крестовое соединение растяжек.
Все

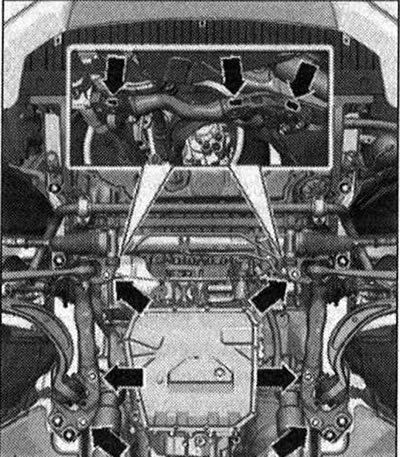

При наличии, снять щиток подрамника слева и справа. Извлечь четырехгранные гайки -стрелки- из литьевых гнезд.
Опасность повреждения деталей ходовой части. Никогда не опускать а/м на колеса, если должным образом не смонтированы опора подрамника, рулевой механизм или крестовое соединение подрамника. Опора а/м на подрамник или перекрестные растяжки подрамника (например, при использовании подкатного домкрата или т.п.) не допускается! Если а/м нужно перекатить, то необходимо установить на место крестовое соединение растяжек со старыми болтами и четырехгранными гайками и затянуть их с предписанным моментом без доворота.
Установка
Установка в обратном порядке. При этом нужно учитывать следующее: на а/м с щитками для подрамника перед монтажом щитков следует вставить четырехгранные гайки в литьевые гнезда.
