Установку или замену резинометаллических шарниров растяжек правого и левого рычагов подвески следует производить одновременно.
1. Снимите защиту картера двигателя.

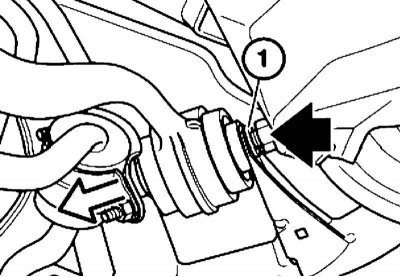

2. Снимите растяжку рычага подвески.
При установке установите шайбу (1), используйте новые самоконтрящиеся гайки.

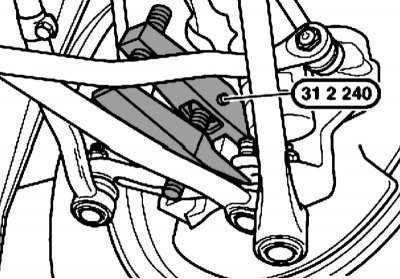

3. Отдайте гайку и выпрессуйте шаровую опору при помощи съемника № 31 2 240.
При установке на посадочных конусах не должно быть следов смазки; используйте новые самоконтрящиеся гайки.
(Оригинал расположен на ресурсе: www.AutoInstruction.ru)

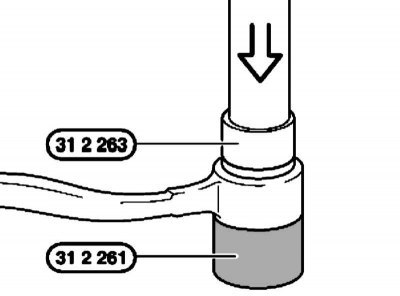

4. Резинометаллический шарнир снимается и запрессовывается при помощи пресса и оправки № 31 2 261/263.
При установке на шарнире и в отверстии растяжки не должно быть следов смазки.

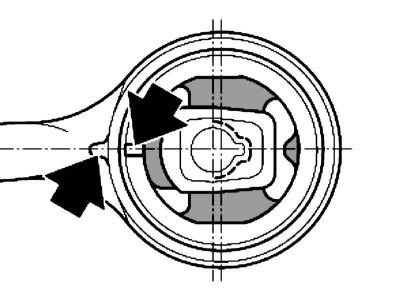

5. Метка на шарнире должна быть совмещена с меткой на растяжке. При запрессовке оправка должна прилегать к внешней втулке шарнира, – максимальная допустимая неплоскостность составляет ± 3°.

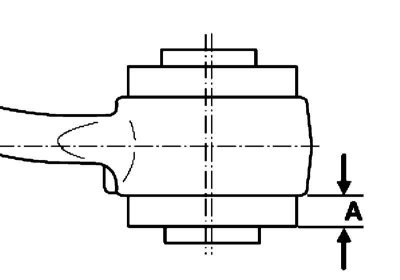

6. Следите за тем, чтобы выступ (A) составлял 12.5 ± 0.2 мм.
7. Установка производится в обратном порядке.
