Установка

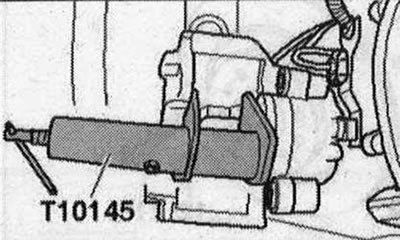

Очистить торм. суппорт. Для очистки корпуса торм. суппорта использовать только спирт. Перед установкой новых торм. колодок вдавить поршень с помощью специального инструмента в цилиндр. Перед вдавливанием поршней откачать торм. жидкость из бачка с помощью емкости для прокачки. Иначе в случае последующего долива жидкости она может вытечь и вызвать повреждения. Вдавить поршень. Использовать для этого приспособление для утапливания поршней Т10145. Убрать с задней пластины торм. колодок защитную пленку (при наличии).

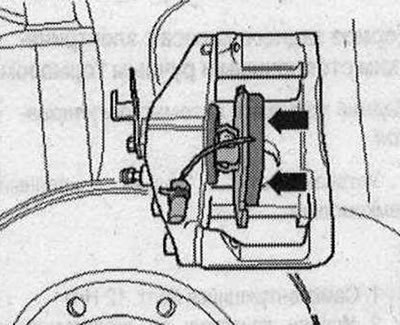

Вставить внутреннюю торм. колодку с крепежной пружиной в суппорт. Пружина -стрелка- должна плотно сидеть в тормозном поршне.

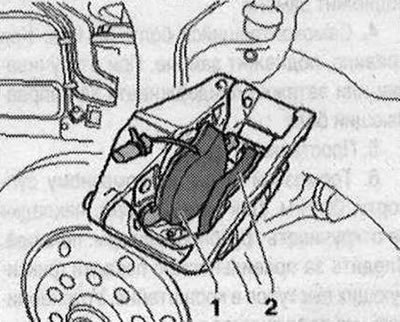

Вставить наружную торм. колодку -2- в суппорт. Вдавить торм. накладку в отверстие торм. суппорта.

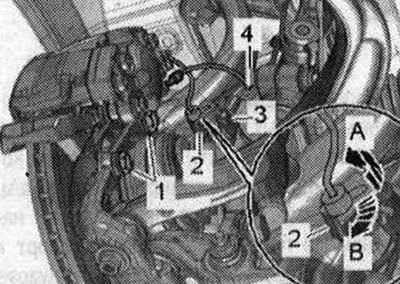

На задней пластине торм. колодки имеется крепление -10-, которое должно плотно сидеть в отверстии торм. суппорта. Обе торм. колодки должны располагаться под болтами крепления торм. суппорта. Справа и слева в тормозном суппорте имеется по 2 крепежных болта, отворачивать которые запрещено. Осторожно вдавить торм. суппорт с колодками в торм. диск. Привернуть торм. суппорт двумя направляющими пальцами -4- к кронштейну тормоза. Вставить пружину -8- в наружную торм. колодку. Сжать пружину -8- в центре и вставить средний язычок пружины в отверстие -стрелка- на тормозном суппорте. Язычок пружины должен быть правильно закреплен в отверстии торм. суппорта, иначе пружина может выскочить и не будет удерживать колодку. Пружина находится в напряженном состоянии, необходимо беречь руки. Следить за тем, чтобы при установке пружины не был поцарапан торм. суппорт и не было повреждено лакокрасочное покрытие. Вставить в кронштейн штекер индикатора износа колодок переднего левого колеса. Вставить провод в кронштейн -2- и зафиксировать провод, повернув его вправо -В-.
Вставить торм. шланг в кронштейн -4-. Подсоединить штекер индикатора износа торм. колодок переднего левого колеса. Установить колеса. После установки торм. накладок несколько раз сильно нажать педаль тормоза в неподвижном состоянии с тем, чтобы торм. накладки заняли положение, соответствующее их рабочему состоянию. Проверить уровень торм. жидкости, при необходимости долить.
Передние торм. накладки FBC-60. Снятие

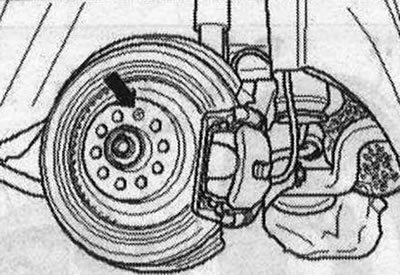

Запрещается ослаблять болты (4 шт.) крепления торм. колодок на кронштейне тормоза. Поднять а/м. Снять колеса. Снять торм. суппорт с колодками и кронштейном переднего тормоза. Не подвешивать торм. суппорт с кронштейном тормоза к тормозному шлангу, а закрепить на кузове подходящей кабельной стяжкой или проволокой. Массой торм. суппорта нельзя нагружать торм. шланг. Вывернуть фиксирующий болт -стрелка- из торм. суппорта, при этом удерживать торм. диск от проворачивания.
Снять торм. диск. При снятии торм. диска со ступицы колеса нельзя перекашивать торм. диск.
Установка
Перед установкой очистить торм. диск, ступицу колеса и посадочные поверхности. Насадить торм. диск на ступицу колеса. При насаживании торм. диска на ступицу колеса нельзя перекашивать торм. диск. Ввернуть фиксирующий болт -стрелка- и затянуть его. Установить торм. суппорт с колодками и кронштейном переднего тормоза. Установить колеса.
