Расположение тормозных трубопроводов
1. Тормозной шланг левый; 2. Тормозной трубопровод; 3. Тормозной шланг правый; 4. Главный тормозной цилиндр; 5. Крепление трубопроводов; 6. Тормозной шланг правый; 7. Тормозной шланг левый; 8. Фиксатор трубопровода

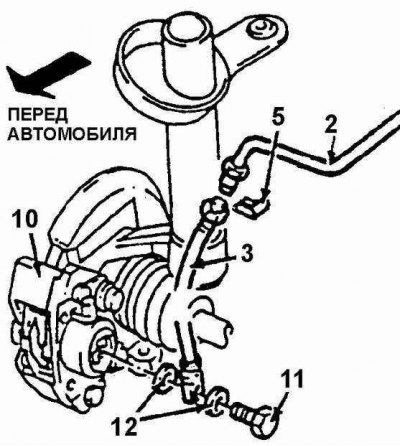

Шланг переднего правого тормоза
2. Тормозной трубопровод; 3. Тормозной шланг правого переднего тормоза; 5. Запорная пластина; 10. Суппорт правый; 11. Полый болт; 12. Прокладка
Снять или отсоединить
Левая сторона
1. Поднять автомобиль.
2. Тормозной трубопровод от шланга.
3. Запорную пластину, тормозной шланг от кронштейна в колесной нише.
4. Полый болт 11 из тормозной скобы 10, прокладки 12 и шланг.
Правая сторона
1. Тормозной трубопровод от шланга.
2. Запорную пластину.
3. Тормозной шланг от кронштейна.
4. Полый болт 11 из тормозной скобы 10, прокладки 12 и шланг.
Установить или присоединить
1. Новый тормозной шланг к скобе с помощью новых прокладок и полого болта.
2. Левый шланг с запорной пластиной к кронштейну в нише колеса. Затянуть болт кронштейна моментом 80 Нм.
3. Тормозной трубопровод к шлангу. Затянуть соединение моментом 16 Нм.
4. Правый шланг к кронштейну на боковой поверхности подрамника (правильно ориентировать плоские стороны).
5. Запорную пластину.
6. Тормозной трубопровод к шлангу. Затянуть соединение моментом 16 Нм.
7. Опустить автомобиль.
8. Удалить воздух из системы.
9. Проверить герметичность системы.
