Рычаг стояночного тормоза

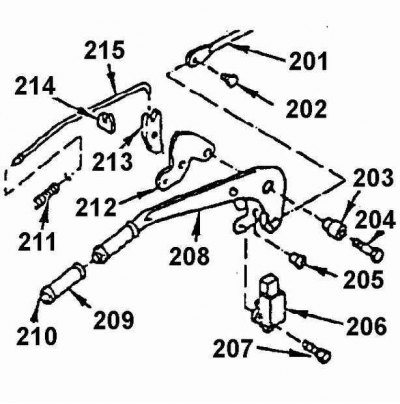

201. Регулировочная тяга; 202. Болт; 203. Втулка; 204. Болт; 205. Втулка; 206. Выключатель сигнализатора; 207. Болт; 208. Рычаг; 209. Рукоятка; 210. Кнопка; 211. Пружина; 212. Пластина; 213. Кулачок; 214. Направляющая; 215. Тяга
Снять или отсоединить
1. Поднять автомобиль.
2. Гайки теплозащитного кожуха, опустить кожух на глушитель.
3. Измерить длину свободной резьбы регулировочной тяги стояночного тормоза (до регулировочной гайки).
4. Регулировочную гайку 105 с тяги стояночного тормоза.
5. Запорную пластину и уравнитель 103.
6. Резиновую втулку из отверстия в днище кузова.
7. Опустить автомобиль.
8. Задние кожухи направляющих элементов сиденья.
9. Сиденье водителя и вынуть его из автомобиля.
10. Завернуть вверх коврик покрытия пола.
11. Болты крепления рычага стояночного тормоза.
12. Рычаг стояночного тормоза 102 и вынуть регулировочную тягу (со стороны днища кузова).
13. Выключатель сигнализатора включения стояночного тормоза с рычага 102.
Установить или присоединить
1. Выключатель сигнализатора включения стояночного тормоза на рычаг 102. Затянуть выключатель моментом 25 Нм.
2. Рычаг ручного тормоза 102 к кронштейну кузова. Затянуть болты крепления рычага моментом 25 Нм. .
3. Расстелить коврик на место.
4. Сиденье водителя. Затянуть болты крепления сиденья моментом 20 Нм.
5. Кожух правого направляющего элемента сиденья.
6. Опустить рычаг стояночного тормоза.
7. Поднять автомобиль.
8. Надеть резиновую втулку на регулировочную тягу и вставить в отверстие в днище кузова.
9. Трос 106 к уравнителю 103.
9а. Закрепить на резьбовом хвостовике тяги уравнитель, хомут и навернуть новую самостопорящуюся гайку, чтобы она заняла такое же положение, что и до разборки.
10. Проверить регулировку стояночного тормоза. При необходимости отрегулировать заново, см. подраздел 17.28.
11. Теплозащитный кожух.
12. Опустить автомобиль.
