Снятие
1. Поднимите автомобиль, установите его на опоры и снимите колесо, если это необходимо.
2. Удалите грязь с обоих концов трубки или шланга. Снимите тормозную трубку или шланг (см. рис. 6.9 а, б).
Установка
3. Установка производится в порядке, обратном снятию, но надо учесть следующее:
- при установке убедитесь, что колеса установлены прямолинейно и шланг не имеет скручиваний или порезов.
Долейте жидкость в бачок до нужного уровня. Удалите воздух из системы.
Информация представлена на сайте (Autoinstruction.ru)

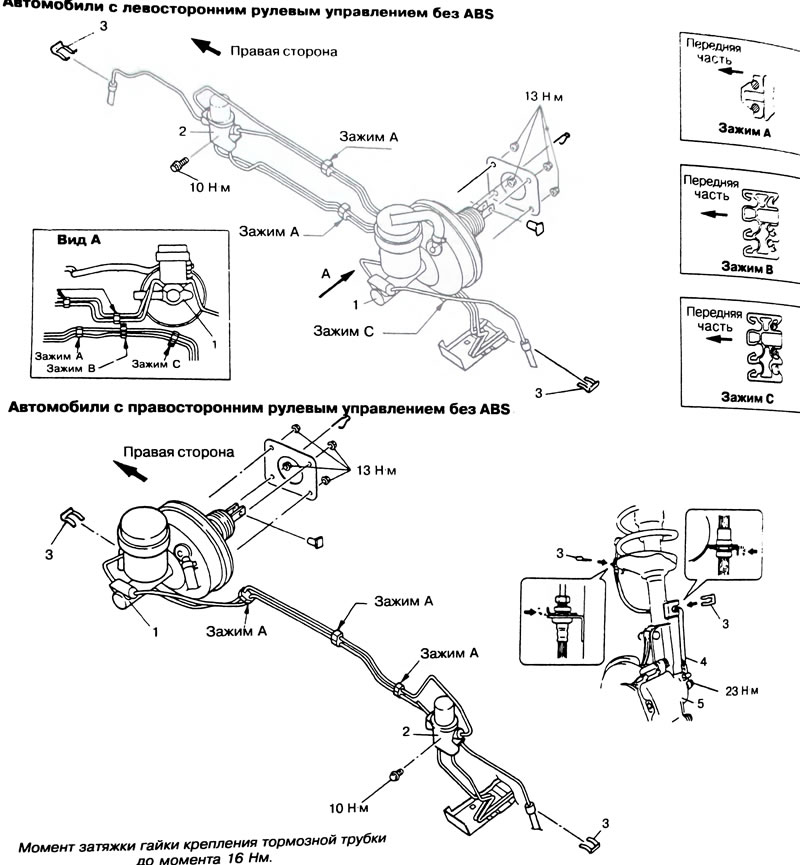

Рис. 6.9 а. Передние тормозные шланги и трубки. 1. Главный тормозной цилиндр, 2. Клапан пропорционального давления, 3. Е-образная стопорная шайба, 4. Эластичный шланг, 5. Тормозной суппорт. Момент затяжки гайки крепления тормозной трубки до момента 16 Нм.

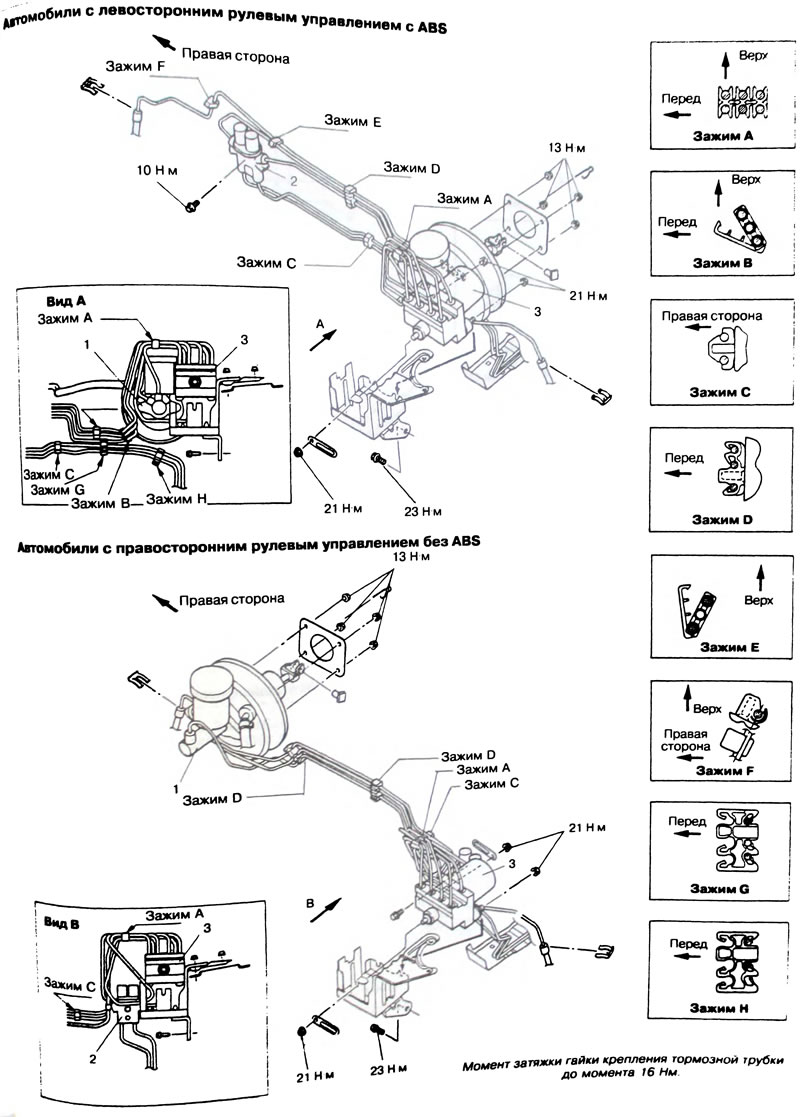

Рис. 6.9 б. Передние тормозные шланги и трубки. 1. Главный тормозной цилиндр, 2. Клапан пропорционального давления, 3. Гидравлический блок ABS
