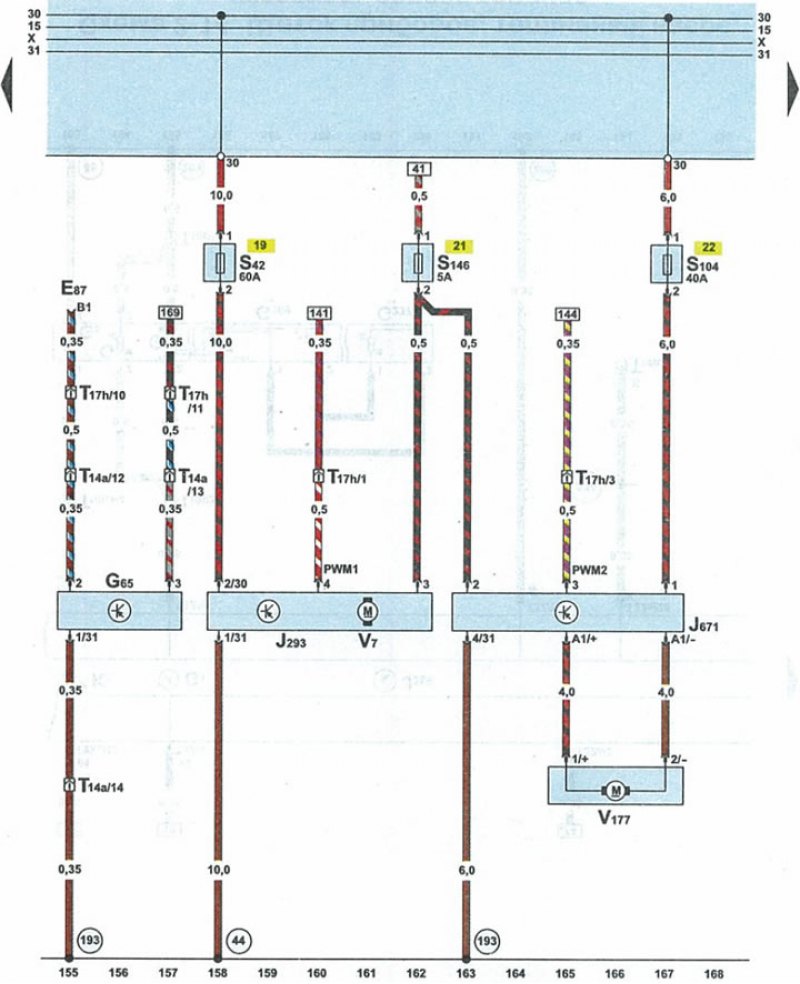

Схема 2-12. Система охлаждения, реле вентилятора обдува радиатора, реле 2 вентилятора обдува радиатора, датчик давления хладагента
| Е87 | блок управления отопителем/кондиционером |
| G65 | датчик давления хладагента |
| J293 | реле вентилятора обдува радиатора в передней части моторного отсека слева |
| J671 | реле 2 вентилятора обдува радиатора |
| S42 | предохранитель вентилятора обдува радиатора |
| S104 | предохранитель вентилятора обдува радиатора (2-я скорость вращения) |
| S146 | предохранитель вентилятора обдува радиатора (режим работы после остановки двигателя) |
| Т14а | 14-контактный штекер черного цвета в передней левой части моторного отсека |
| T17h | 17-контактный штекер коричневого цвета на левой стороне передней стойки |
| V7 | вентилятор обдува радиатора |
| V177 | вентилятор 2 обдува радиатора |
| 44 | точка «массы» (-) на левой части передней стойки снизу |
| 193 | соединение 1 с «массой» (-) в жгуте проводов вентилятора обдува радиатора |
