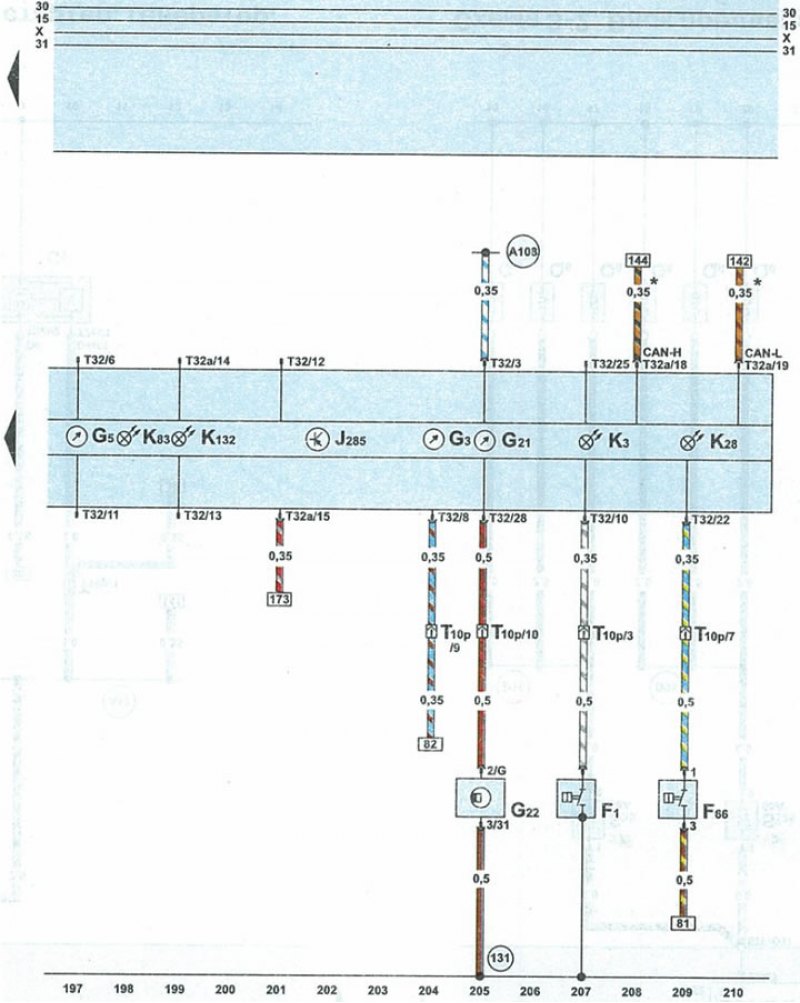

Схема 2-15. Щиток приборов
| F1 | датчик давления моторного масла |
| F66 | датчик уровня охлаждающей жидкости |
| G3 | указатель температуры охлаждающей жидкости |
| G5 | тахометр |
| G21 | спидометр |
| G22 | датчик спидометра (на коробке передач) |
| J285 | реле указателей на щитке приборов |
| К3 | сигнальная лампочка давления моторного масла |
| К28 | сигнальная лампочка температуры/уровня охлаждающей жидкости |
| К83 | сигнальная лампочка самодиагностики двигателя/содержания СО |
| К132 | сигнальная лампочка неисправности электронного акселератора |
| Т10р | 10-контактный штекер черного цвета на блоке предохранителей и реле под обтекателем |
| Т32 | 32-контактный штекер синего цвета на щитке приборов |
| Т32а | 32-контактный штекер зеленого цвета на щитке приборов |
| 131 | соединение 2 с «массой» (-) в жгуте проводов моторного отсека |
| А108 | провод передачи сигнала от датчика спидометра в жгуте проводов панели приборов |
| • | шина обмена данными CAN-Bus |
