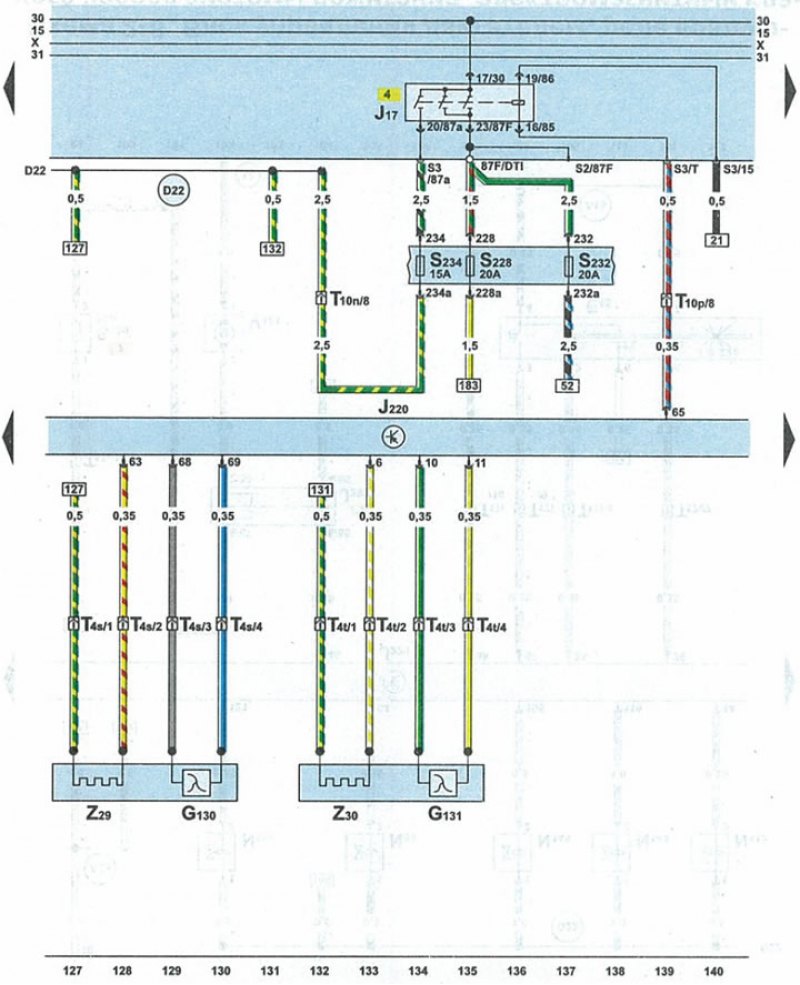

Схема 2-10. Блок управления двигателем, реле топливного насоса, основные лямбда-зонды
| G130 | основной лямбда-зонд 1 (после катализатора) |
| G131 | основной лямбда-зонд 2 (после катализатора) |
| J17 | реле топливного насоса |
| J220 | блок управления двигателем |
| S228 | предохранитель 28 |
| S232 | предохранитель 32 |
| S234 | предохранитель 34 |
| T4s | 4-контактный штекер зеленого цвета основного лямбда-зонда 1 |
| T4t | 4-контактный штекер коричневого цвета основного лямбда-зонда 2 |
| Т10n | 10-контактный штекер оранжевого цвета на блоке предохранителей и реле под обтекателем |
| Т10р | 10-контактный штекер черного цвета на блоке предохранителей и реле под обтекателем |
| Z29 | подогреватель основного лямбда-зонда 1 |
| Z30 | подогреватель основного лямбда-зонда 2 |
| D22 | соединение проводов через предохранитель 34 в жгуте проводов в правой части моторного отсека |
