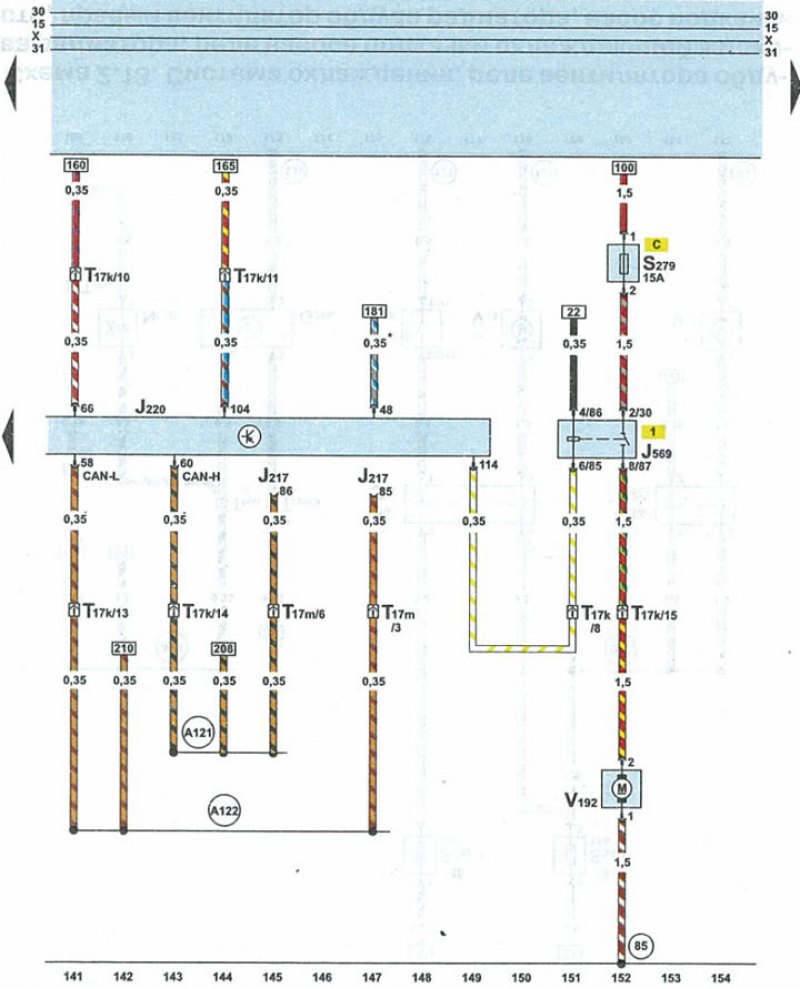

Схема 2.11. Блок управления двигателем, шина обмена данными CAN-Bus, реле усилителя тормозного привода, вакуумный насос тормозного привода
| J217 | блок управления АКПП |
| J220 | блок управления двигателем |
| J569 | реле усилителя тормозного привода |
| S279 | предохранитель реле насоса модулятора ABS |
| Т17k | 17-контактный штекер красного цвета на блоке предохранителей и реле под обтекателем |
| Т17m | 17-контактный штекер синего цвета на правой стороне передней стойки |
| V192 | вакуумный насос тормозного привода |
| 85 | соединение 1 с «массой» (-) в жгуте проводов моторного отсека |
| А121 | провод шины (High-Bus) обмена данными в жгуте проводов панели приборов |
| А122 | провод шины (Low-Bus) обмена данными в жгуте проводов панели приборов |
| • | шина обмена данными CAN-Bus |
| * | только автомобили для стран с жарким климатом |
