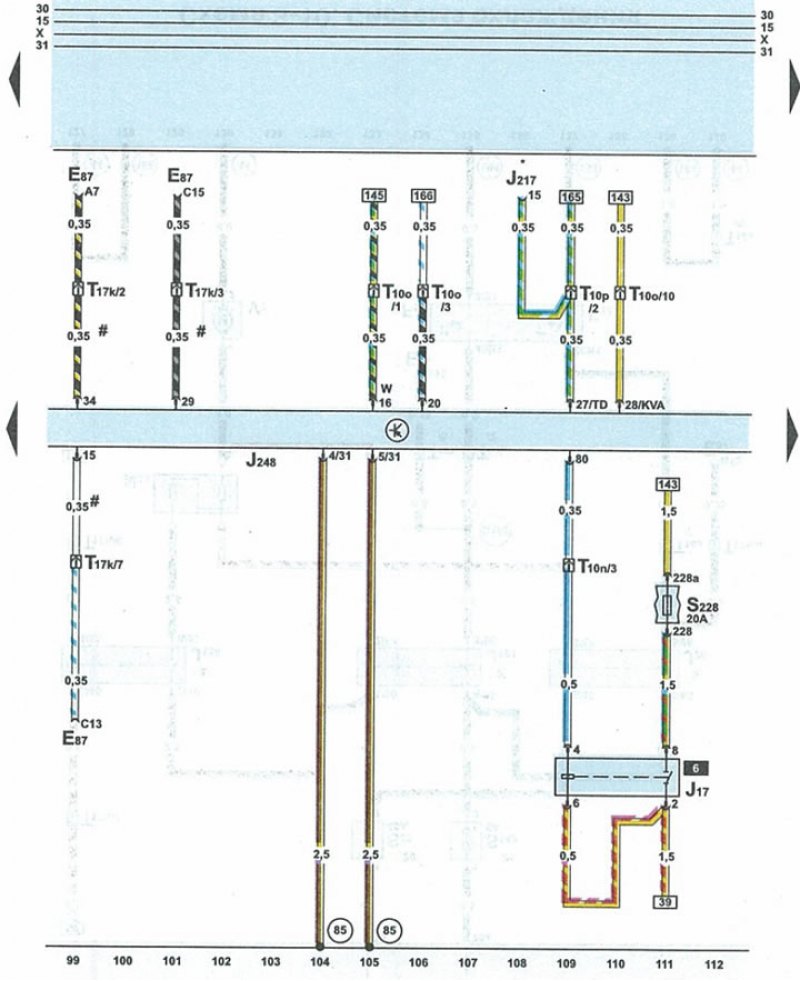

Схема 3-8. Блок управления двигателем
| Е87 | блок выключателей отопителя/кондиционера |
| J17 | реле топливного насоса |
| J217 | блок управления АКПП |
| J248 | блок управления двигателем |
| S228 | предохранитель 28 |
| Т10n | 10-контактный штекер оранжевого цвета возле блока предохранителей и реле под обтекателем |
| Т10о | 10-контактный штекер коричневого цвета на блоке предохранителей и реле под обтекателем |
| Т10р | 10-контактный штекер черного цвета возле на блоке предохранителей и реле под обтекателем |
| Т17u | 17-контактный штекер красного цвета на блоке предохранителей и реле под обтекателем |
| 85 | провод 1 «массы» (-) в жгуте проводов моторного отсека |
| * | автомобили с АКПП Мultitronic 01J |
| # | только автомобили Allroad |
