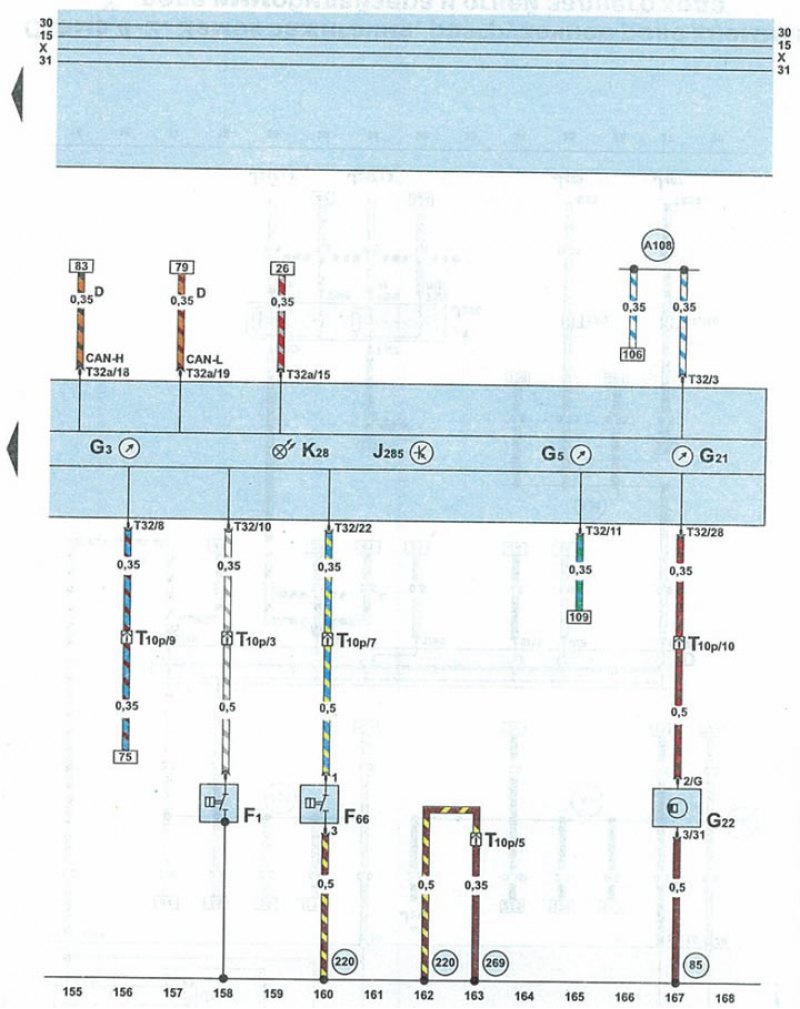

Схема 3-12. Щиток приборов, датчик спидометра, датчик давления моторного масла
| F1 | датчик давления моторного масла |
| F66 | датчик уровня охлаждающей жидкости |
| G3 | указатель температуры охлаждающей жидкости |
| G5 | тахометр |
| G21 | спидометр |
| G22 | датчик спидометра (на коробке передач) |
| J285 | микропроцессор на щитке приборов |
| К28 | сигнальная лампочка температуры/уровня охлаждающей жидкости |
| Т10р | 10-контактный штекер черного цвета на блоке предохранителей и реле под обтекателем |
| Т32 | 32-контактный штекер синего цвета на щитке приборов |
| Т32а | 32-контактный штекер зеленого цвета на щитке приборов |
| 85 | соединение 1 с «массой» (-) в жгуте проводов моторного отсека |
| 220 | «масса» (-) (датчика) в жгуте проводов двигателя |
| 269 | провод 1 «массы» (-) датчика в жгуте проводов панели приборов |
| А108 | провод передачи сигнала от датчика спидометра в жгуте проводов панели приборов |
| D | шина обмена данными CAN-Bus |
