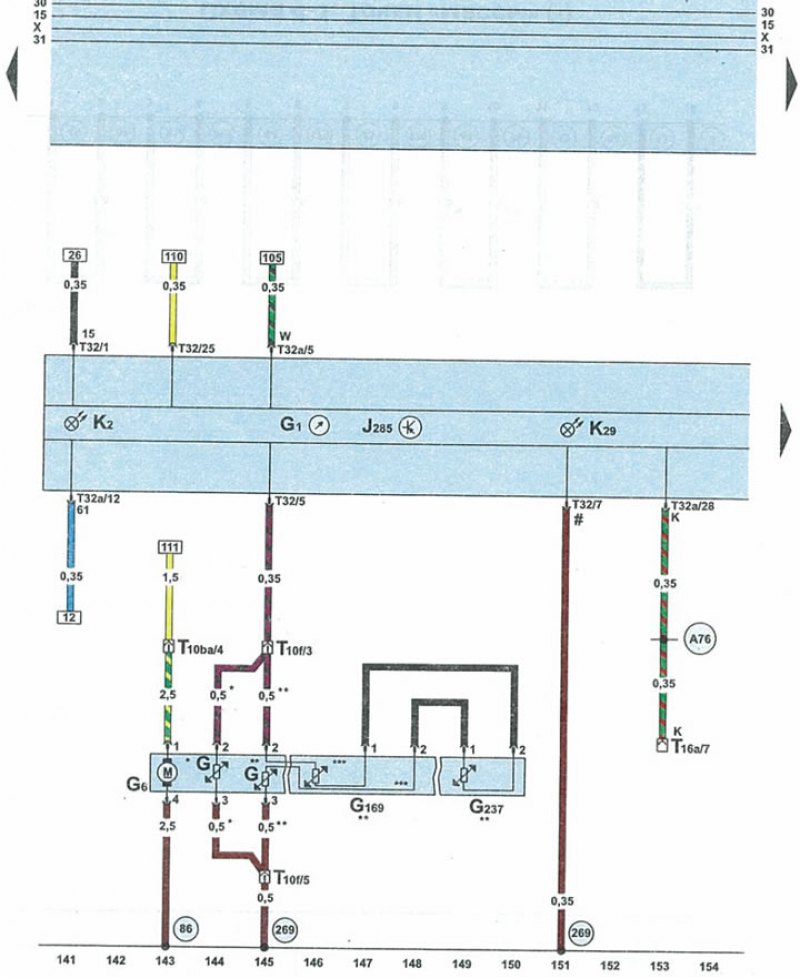

Схема 3-11. Щиток приборов, датчик указателя запаса топлива
| G | датчик указателя запаса топлива |
| G1 | указатель запаса топлива |
| G6 | топливный насос |
| G169 | датчик 2 указателя запаса топлива |
| G237 | датчик 3 указателя запаса топлива |
| 3285 | микропроцессор щитка приборов |
| К2 | сигнальная лампочка зарядки аккумулятора |
| К29 | сигнальная лампочка предварительного разогрева |
| T10f | 10-контактный штекер коричневого цвета на левой части передней стойки |
| Т10ba | 10-контактный штекер синего цвета на левой части передней стойки |
| Т16а | 16-контактный штекер диагностического разъема |
| Т32 | 32-контактный штекер синего цвета на щитке приборов |
| Т32а | 32-контактный штекер зеленого цвета на щитке приборов |
| 86 | провод 1 «массы» (-) в жгуте проводов задней части моторного отсека |
| 269 | соединение 1 датчика с «массой» в жгуте проводов панели приборов |
| А76 | проводКдиагностическогоразъемавжгуте проводов панели приборов |
| * | автомобили с приводом на передние колеса |
| ** | полноприводные автомобили |
| *** | провод в топливном баке |
| # | контакт датчика с «массой» (-) |
