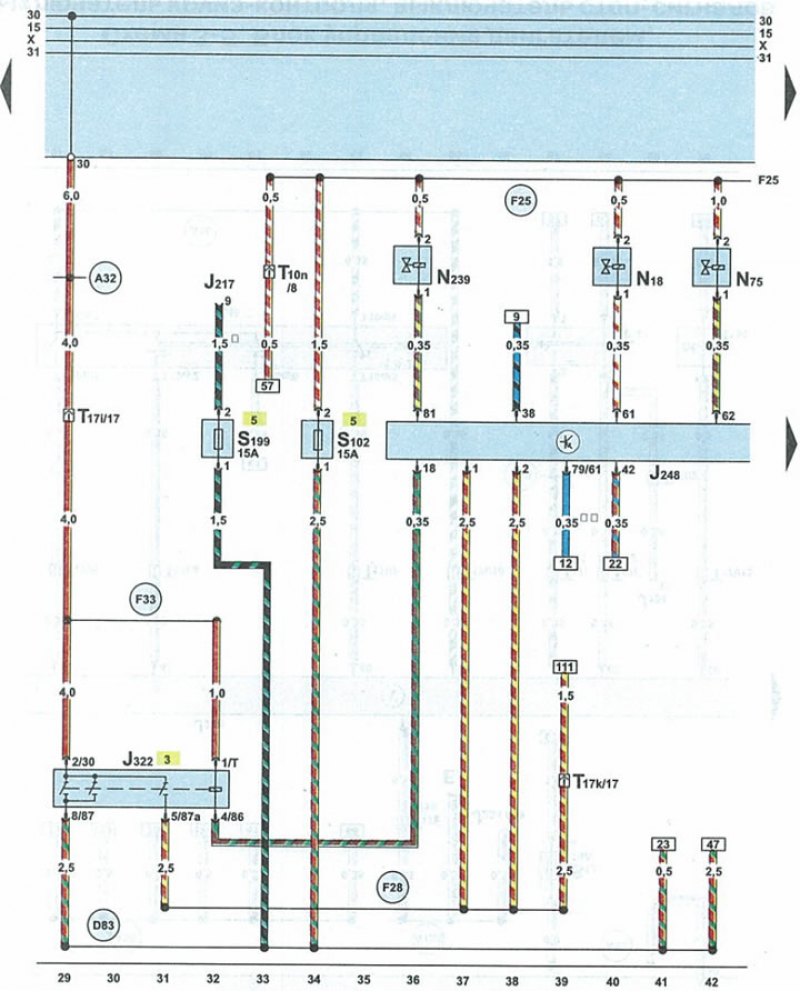

Схема 3-3. Блок управления двигателем/ системой питания, реле системы питания
| J217 | блок управления АКПП |
| J248 | блок управления двигателем/системой питания |
| J322 | реле системы питания |
| N18 | клапан системы рециркуляции ОГ |
| N75 | редукционный клапан воздуха наддува |
| N239 | клапан привода заслонок во впускном тракте |
| S102 | предохранитель блока управления двигателем |
| S199 | предохранитель 1 на 15 А в блоке предохранителей и реле |
| Т10n | 10-контактный штекер оранжевого цвета возле блока предохранителей и реле под обтекателем |
| T17i | 17-контактный штекер белого цвета на блоке предохранителей и реле под обтекателем |
| Т17k | 17-контактный штекер красного цвета на блоке предохранителей и реле под обтекателем |
| А32 | провод положительного потенциала клеммы 30 в жгуте проводов панели приборов |
| D83 | провод клеммы 87 в жгуте проводов моторного отсека |
| F25 | соединение 1 в жгуте проводов системы питания |
| F28 | соединение 3 в жгуте проводов системы питания |
| F33 | провод положительного потенциала клеммы 30 в жгуте проводов системы питания |
| * | автомобили с АКПП |
| ** | кроме автомобилей Allroad |
