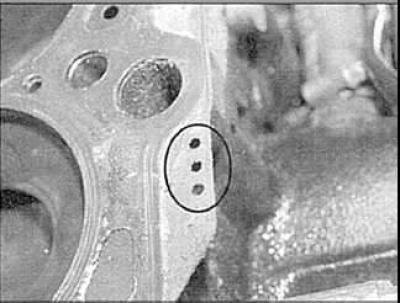

Идентификационные отверстия прокладки головки цилиндров (ААТ)

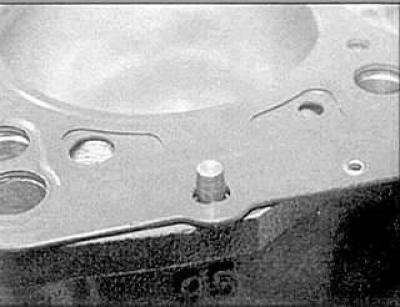

Установочные штыри (ААТ)
Снятие
1. Отсоедините провод минусовой клеммы аккумулятора.

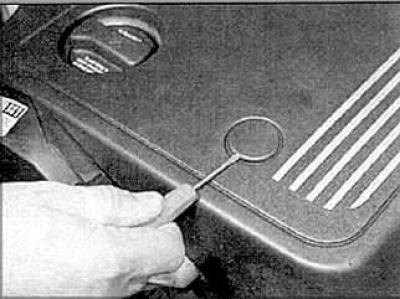

2. Снимите пластиковые крышки.

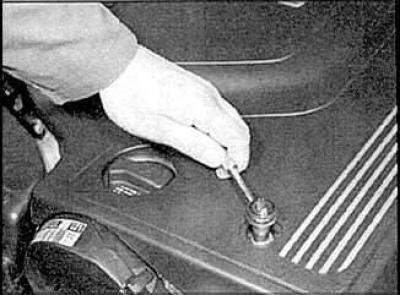

3. Вывинтите гайки.

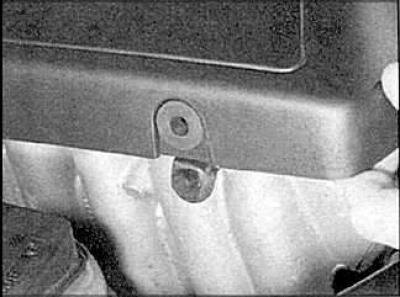

4. Снимите крышку.
5. Слейте моторное масло и охлаждающую жидкость.
6. Отсоедините все шланги от головки.
7. Снимите дополнительный приводной ремень.
8. Снимите натяжитель газораспределительного ремня и звездочку распределительного вала.

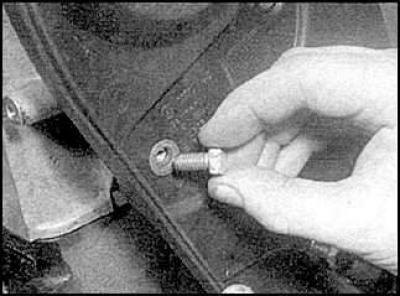

9. Вывинтите короткие болты.

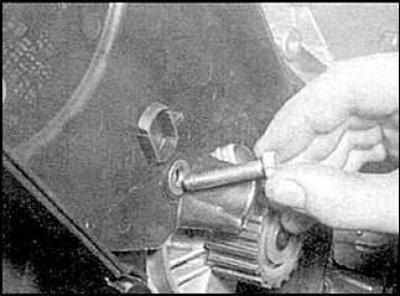

10. Вывинтите длинные болты.

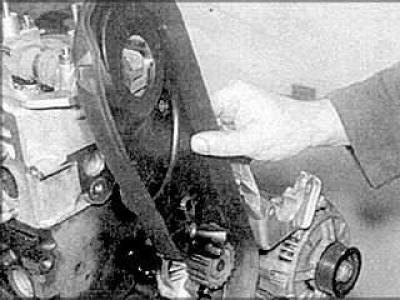

11. Снимите крышку газораспределительного ремня.
12. Снимите крышку распределительного вала и приводной ремень топливного насоса.
13. Отсоедините топливные трубки от инжекторов.

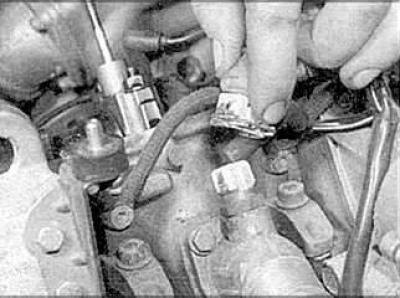

14. Отсоедините от головки все провода, мешающие ее снятию.

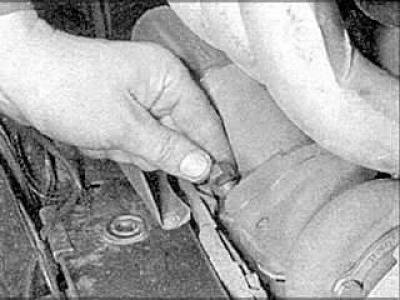

15. Снимите турбонагнетатель, отсоедините выпускную трубу от турбонагнетателя.
16. Отсоедините выпускную трубу от выпускного коллектора.

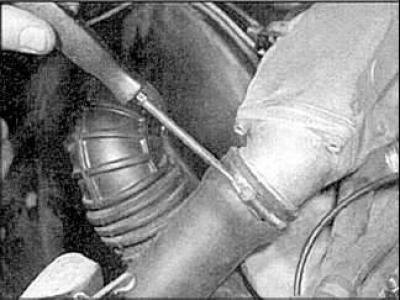

17. Снимите впускной и выпускной коллекторы.

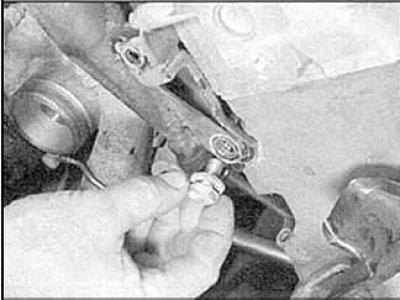

18. Вывинтите болты.

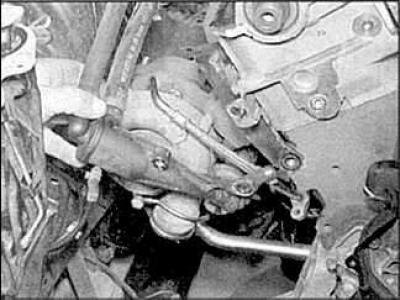

19. Отсоедините вентиляционные шланги.

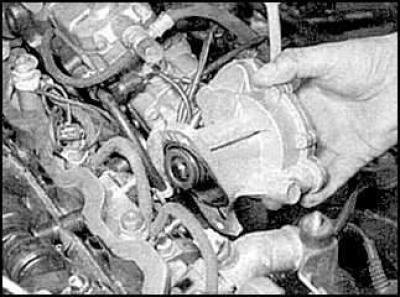

20. Снимите вакуумный насос тормозной системы.

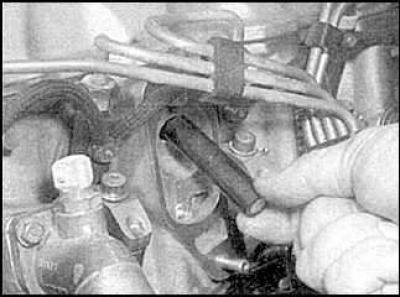

21. Достаньте поршень из головки цилиндров (AAT).

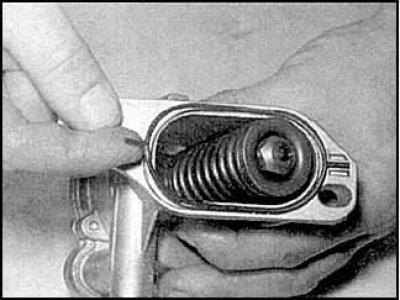

22. Снимите уплотнительное кольцо.

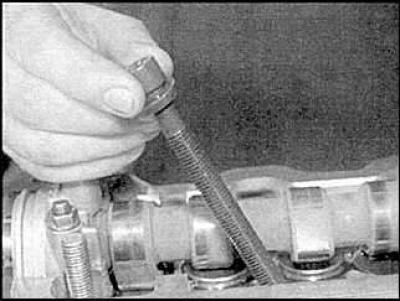

23. Вывинтите болты головки в последовательности обратной последовательности затягивания (см. рис. Последовательность затягивания болтов головки цилиндров).

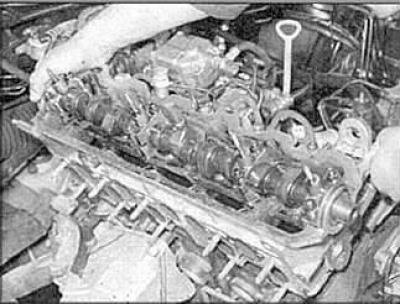

24. Снимите головку (ААТ).
25. Снимите прокладку головки.
Проверка
1. Чтобы не повредить натяжитель ремня топливного насоса и патрубок шланга охлаждающей жидкости, рекомендуется снять их с головки.

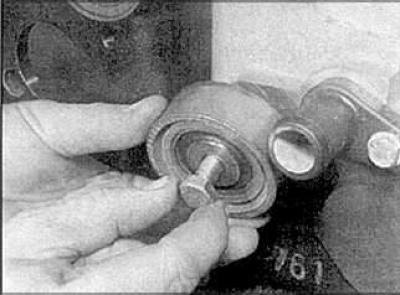

2. Снимите натяжитель (AAT).

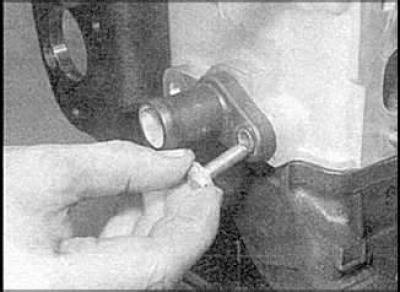

3. Выкрутите болты.

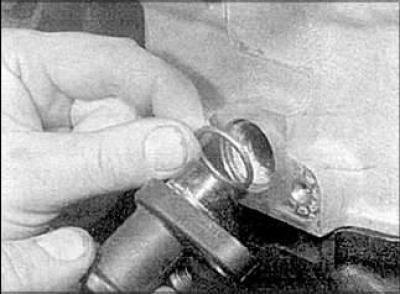

4. Снимите патрубок (ААТ).
5. Тщательно почистите все поверхности и отверстия элементов головки.

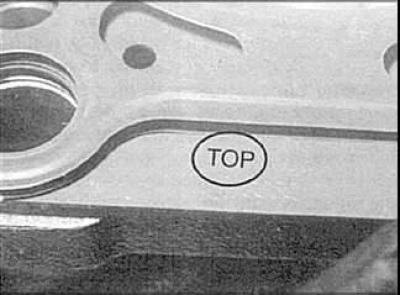

Метка на верхней части прокладки (ААТ)

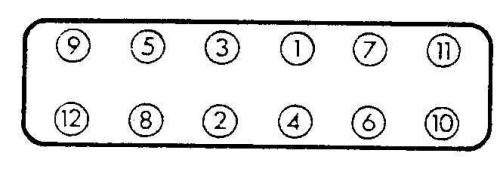

Последовательность затягивания болтов головки цилиндров
Установка
Установка головки проводится в обратном порядке снятия, при этом не забудьте установить новую прокладку головки и заменить старые болты.

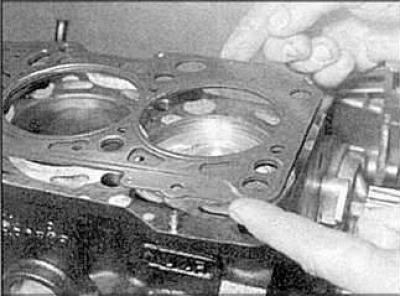

1. Установите новую прокладку головки (ААТ).

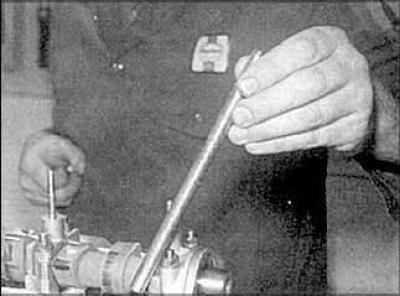

2. После установки головки достаньте установочные штыри.

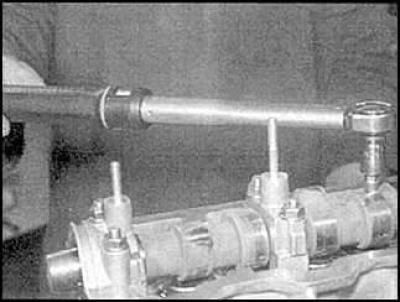

3. Затяните болты до требуемого момента затяжки.

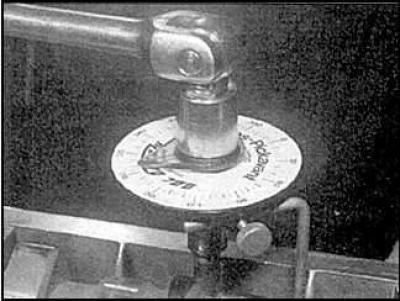

4. Дотяните болты на требуемый угол.
