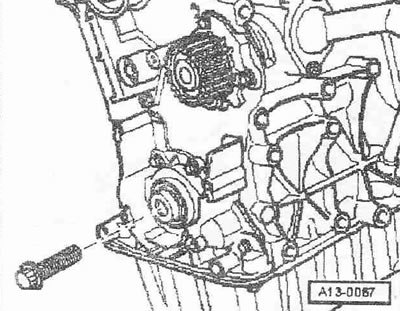

Перед установкой съемника манжет ввернуть в коленвал центральный болт звездочки зубчатого ремня до упора.
Вывернуть внутреннею часть съемника манжет -3203- на 8 оборотов из внешней части и зафиксировать болтом с накатанной головкой.

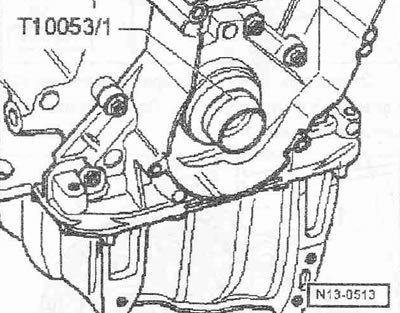

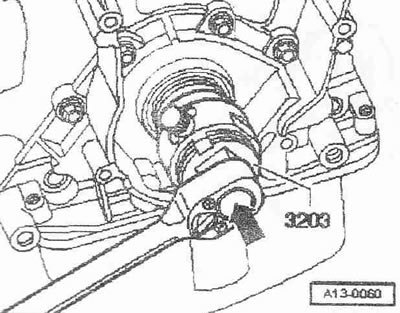

Смазать маслом резьбовую головку съемника манжет, установить ее и, сильно нажимая на нее, -стрелка- максимально глубоко ввернуть в манжету. Ослабить болт с накаткой головкой и поворачивать внутреннюю часть съемника против направления вращения коленвала, пока манжета не будет вытянута. Зажать съемник манжет по плоским краям в тисках. Удалить манжету клещами. Очистить рабочую и уплотнительную поверхности. Не смазывать маслом рабочую кромку уплотнения и внешний край манжеты. Установить направляющую втулку -Т10053/1- на цапфе коленвала. Продвинуть манжету по направляющей втулке.

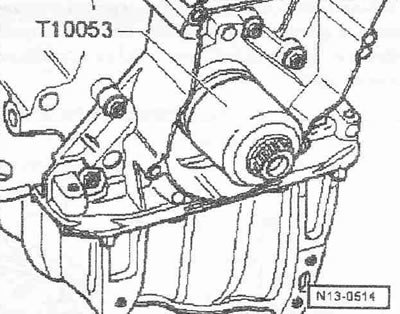

Запрессовать манжету центральным болтом звездочки зубчатого ремня и нажимной втулкой из -Т10053- заподлицо.
Инструкция. Заменить болт звездочки зубчатого ремня. На прилегающих поверхностях между приводной звездочкой зубчатого ремня и коленвалом не должно быть масла. Болт шестерни коленвала дополнительно не смазывать.

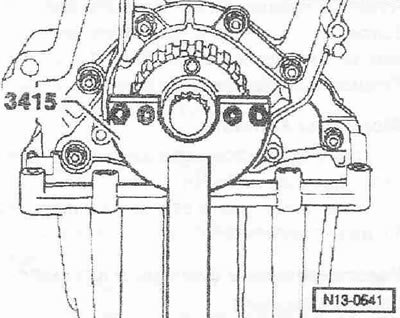

Затягивать звездочку зубчатого ремня коленвала при помощи опорного ключа -3415-. Установить зубчатый ремень (отрегулировать фазы газораспределения): привод зубчатого ремня с гидравлически демпфированным натяжным роликом, привод зубчатого ремня с демпфированным трением натяжным роликом. Установить поликлиновый ремень.
Момент затяжки:
- Звездочка привода зубчатого ремня к коленвалу: 120 Нм + 90° 1)
1) Заменить болт.
