Снятие КП
Информация: Выверните нижние винты (доступ к ним затруднен) между КП и двигателем перед снятием блока двигателя и КП.
Блок двигателя и КП должен быть помещен на подходящую поверхность.
Применимо только к автомобилям с АКПП: ослабьте винты гидротрансформатора. Подоприте КП. Выверните оставшиеся винты. Осторожно снимите КП. Снимите сцепление.
Снятие маховика и ведущего диска

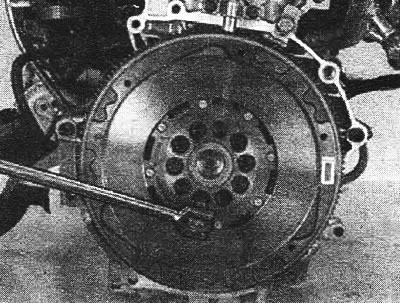

Снимите датчик маховика. Установите зубчатый сектор 9995112. Выверните все винты, кроме самого верхнего, который крепит маховик к коленвалу. Ослабьте самый верхний винт. Оставьте его на месте, вкрученным на несколько оборотов. Осторожно ослабьте маховик и ведущий диск. Если необходимо, используйте 2 зубила для нарезки канавок. Установите их между блоком цилиндров и маховиком и ведущим диском. Удерживайте маховик и ведущий диск и выверните последний винт.
Установите двигатель в подставку: используйте монтажный стенд 999 2520, зажимное приспособление 999 5297 и набор винтов 998 9721.
Открытие доступа к двигателю - снятие

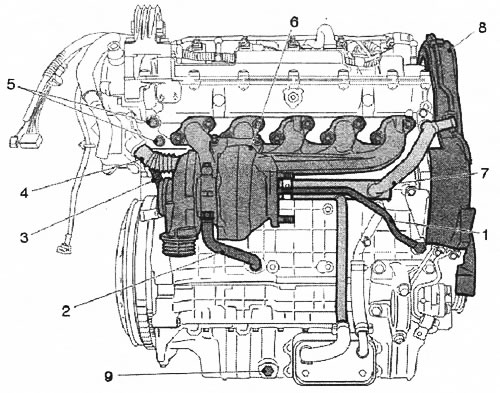

1. Нагнетательный маслопровод; 2. Возвратный маслопровод; 3. Шланг управления регулятора давления турбонагнетателя с изменяемым соплом; 4. Зажим для гибкой трубы охладителя рециркуляции ОГ; 5. Винты для охладителя рециркуляции ОГ в верхней части; 6. Выпускной коллектор, включая турбонагнетатель; 7. Трубу ОЖ (впускное отверстие водяного насоса); 8. Передняя крышка распределительного механизма; 9. Слейте масло

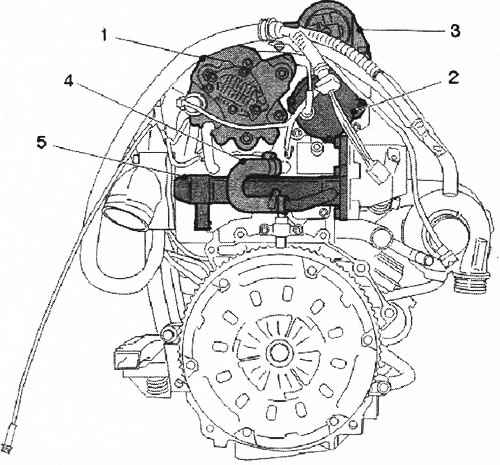

1. Насос высокого давления; 2. Вакуумный насос; 3. Стабилизирующую скобу двигателя; 4. Водяную трубу от блока цилиндров к охладителю рециркуляции ОГ; 5. Насос высокого давления; 6. Охладитель рециркуляции ОГ

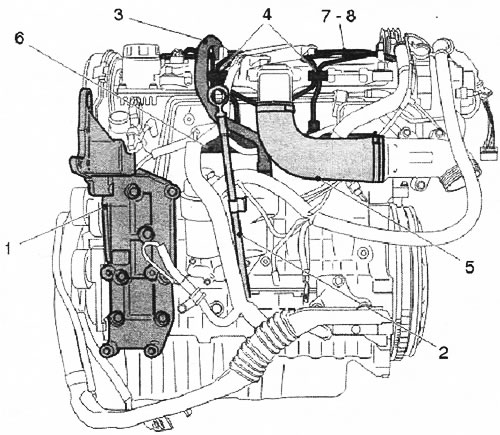

1. Генератор и кронштейн вспомогательных агрегатов; 2. Трубку щупа для измерения уровня; 3. Шланг вентиляции картера наверху крышки распредвала; 4. Топливопроводы к форсункам; 5. Впускной шланг; 6. Топливная магистраль. Сделайте заметки о том, как топливные шланги подсоединены к насосу высокого давления.; 7. Топливный возвратный шланг, узел с распылителя форсунки. Пометьте первоначальное положение соответствующего распылителя форсунки.; 8. Форсунки
