Снятие
Нижний продольный рычаг
1. Ослабьте болты крепления задних колес. Поставьте клинья под передние колеса. Затяните стояночный тормоз, поднимите заднюю часть автомобиля домкратом и установите страховочные опоры (см. Поднятие автомобиля домкратом и установка страховочных опор). Снимите задние колеса.
2. Поставьте подкатной домкрат под нижнее крепление амортизатора к продольному рычагу и поднимите узел в «рабочее» положение. Измерьте расстояние от нижнего края колесной арки до оси ступицы (см. рис.). Если необходимо, уложите в багажное отделение балласт, чтобы увеличить вес автомобиля, так чтобы домкратом удалось сжать подвеску достаточно, не снимая автомобиль с опор.
3. Отверните болт и снимите кронштейн крепления тормозной трубки, ближайший к переднему концу рычага (см. рис.).
Рис. 11.3. Отверните болт и снимите кронштейн крепления тормозной трубки, ближайший к переднему концу рычага
4. Отверните болты с двух сторон рычага и снимите его с автомобиля (см. рис.).
Рис. 11.4, а. Отверните передний болт крепления рычага...

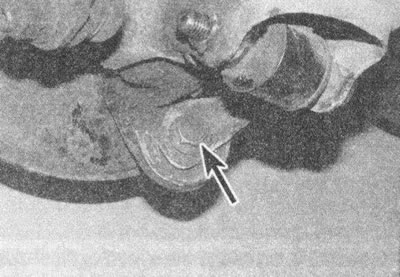

Рис. 11.4, 6. ...и задний болт
Подруливающая тяга
5. Освободите трос стояночного тормоза от крепления на подруливающей тяге.
6. Нанесите метки совмещения тяги и эксцентриковой шайбы, интегрированной с болтом на внутреннем ее конце. Отверните болт (см. рис.).

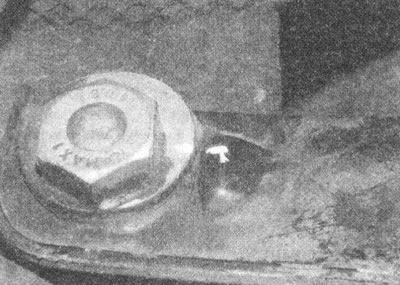

Рис. 11.6. Нанесите метки совмещения тяги и эксцентриковой шайбы, интегрированной с болтом на внутреннем ее конце
7. Отверните наружный болт и снимите тягу (см. рис.).

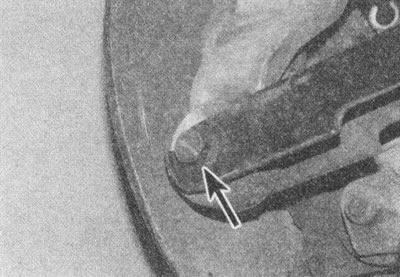

Рис. 11.7. Отверните наружный болт и снимите тягу
Верхний подруливающий рычаг
8. Чтобы снять верхний продольный рычаг, следует опустить весь задний подрамник. Металлопластиковые втулки следует вынуть из опор в подрамнике до снятия рычагов. Хотя снятие подрамника и описано в настоящей главе, для снятия втулок требуется специализированный гидравлический инструмент — обратитесь за помощью к специалистам дилерского автосервиса. Если вы решитесь заменять втулки самостоятельно, примите к сведению, что новые втулки должны быть установлены в точности так же, как и старые, в то же положение, с соблюдением всей геометрии.
Нижний подруливающий рычаг
9. Снимите пружину, как описано в параграфе 10.
10. Отверните гайку и отсоедините тягу датчика высоты задней подвески от кронштейна на рычаге — если таковой датчик вообще предусмотрен (см. рис.).

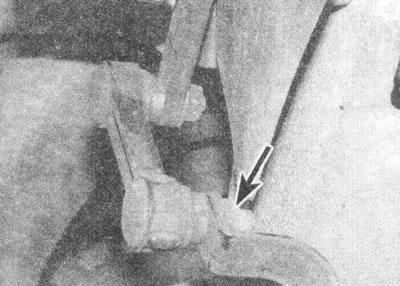

Рис. 11.10. Отверните гайку и отсоедините тягу датчика высоты задней подвески от кронштейна на рычаге
11. Отверните болт заднего крепления нижнего продольного рычага к опоре ступицы, оттяните освободившийся конец рычага вниз от опоры.
12. Отверните болты внутреннего крепления нижнего подруливающего рычага к подрамнику и наружного крепления к опоре ступицы. Снимите нижний подруливающий рычаг.
Установка
13. Установка — обратная процедура. Обратите внимание на следующее:
- а) Всегда заменяйте болты крепления рычагов.
- б) Затягивайте все резьбовые соединения моментами, предписанными в Спецификациях.
- в) Перед затяжкой болтов крепления установите подвеску в «рабочее» положение, как описано в п. 2 настоящего параграфа.
