Снятие и установка стартера

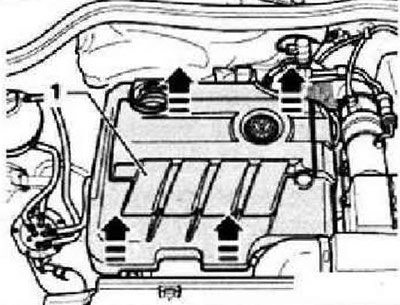

Отсоединить АКБ. Движением вверх снять кожух двигателя -стрелки-.

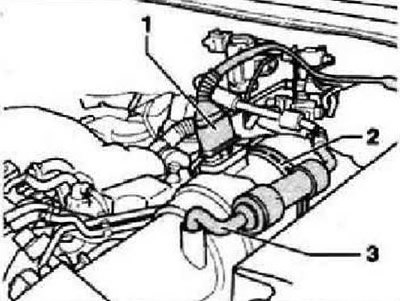

Разблокировать и отсоединить электрический разъем -1- и ослабить пружинный хомут -2- клещами -VAS 5024А- и отсоединить вакуумный шланг -3-.

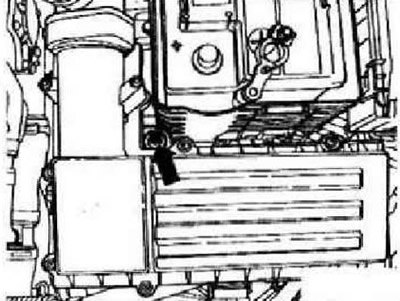

Выкрутить болт крепления корпуса воздушного фильтра -стрелка-

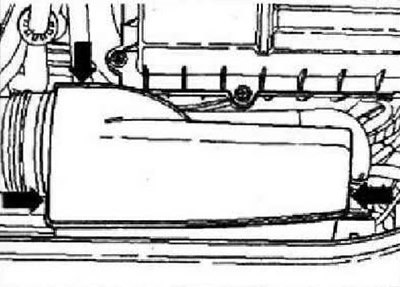

Разблокировать защелки -стрелки- и снять кожух.

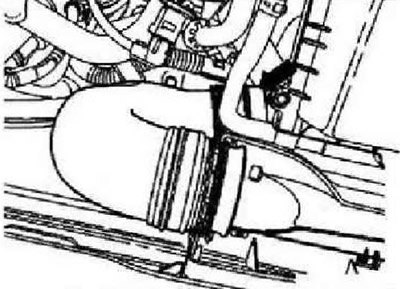

Снять шланг -стрелка- с корпуса воздушного фильтра и извлечь его из а/м. Движением вверх высвободить из резиновых опор корпус воздушного фильтра и извлечь его.

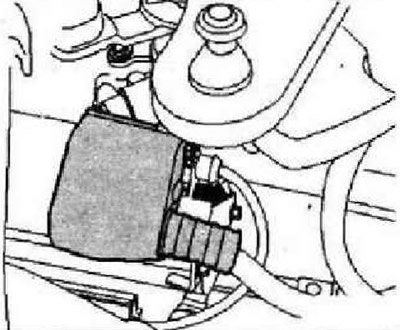

Стянуть защитный колпачок по -стрелке- с втягивающего реле.

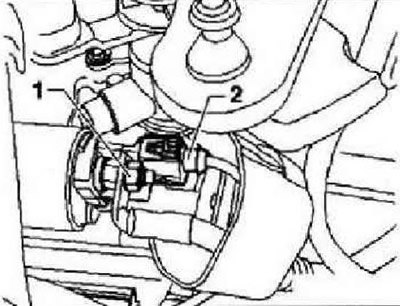

Отвернуть положительный провод -1- и отсоединить разъём клеммы 50 -2-.
[Посмотрите оригинал на портале autoinstruction.ru]

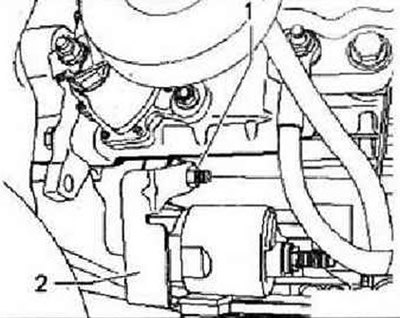

Открутить верхнюю гайку крепления -1- держателя проводов -2-. Снять шумоизолирующий кожух.

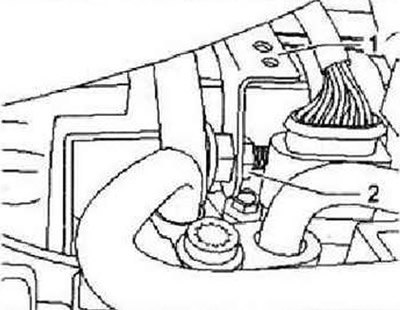

Открутить нижнюю гайку крепления -2- держателя проводов и снять держатель проводов -1- с резьбовых концов винтов крепления стартера.

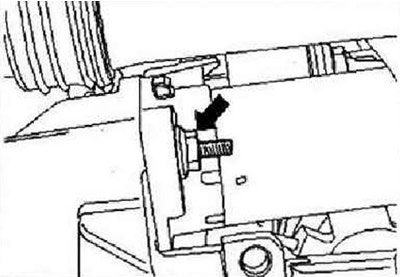

Выкрутить нижний болт крепления стартера -стрелка-.

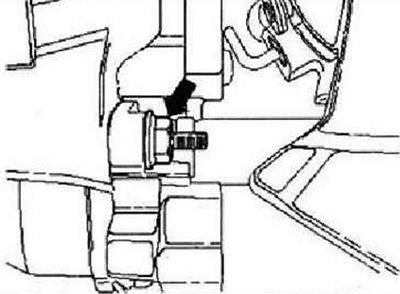

Выкрутить верхний болт крепления стартера -стрелка-. Движением вверх извлечь стартер из автомобиля.
Установка осуществляется в обратной последовательности. Затянуть резьбовые соединения предписанными моментами затяжки.
