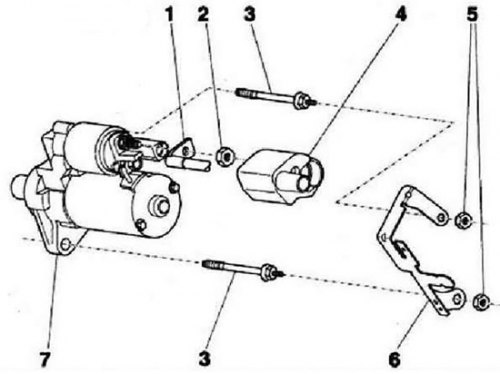

- 1 - Подсоединение провода В+ к стартеру
- 2 - Гайка крепления подсоединения провода В+ к стартеру, М8, 15 Нм
- 3 - Крепежные болты стартера, М12, 75 Нм
- 4 - Защитный колпачок
- 5 - Гайки крепления держателя проводов, М8,15 Нм
- 6 - Держатель проводов
- 7 - Стартер
Крепежный болт корпуса воздушного фильтра к кузову, 10 Нм
Снятие и установка стартера

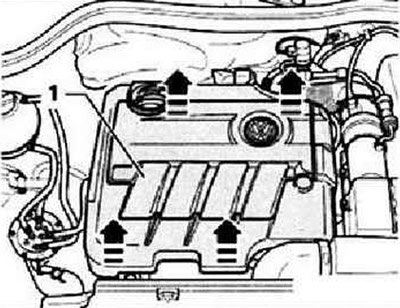

Отсоединить АКБ. Потянув вверх, снять кожух двигателя -стрелки-.

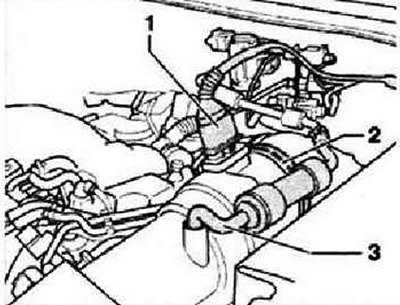

Отсоединить штекерный разъем открыть пружинный хомут -2- с помощью клещей для пружинных хомутов -VAS 5024А- и снять вакуумный шланг -3-.

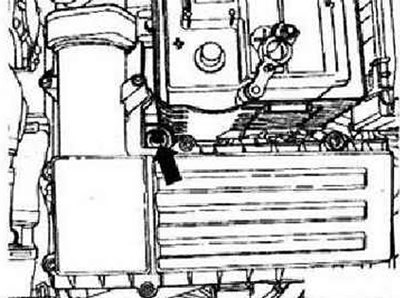

Выкрутить крепежный болт корпуса воздушного фильтра -стрелка-.

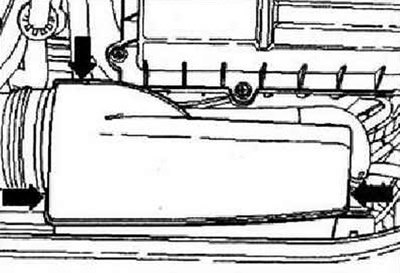

Разблокировать язычки -стрелки- и снять кожух.

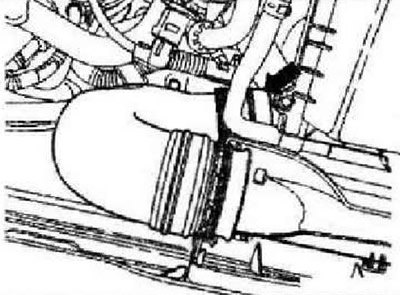

Снять шланг -стрелка- с корпуса воздушного фильтра и извлечь шланг. Потянуть корпус воздушного фильтра вверх из креплений и извлечь его.

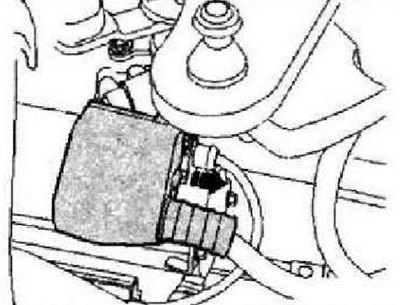

Сдвинуть защитный колпачок -в направлении стрелки- с тягового реле.

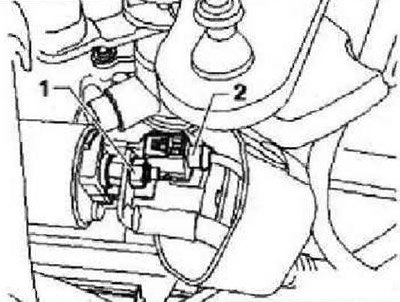

Открутить плюсовой кабель -1- и отсоединить штекерный разъем клеммы 50 -2-.

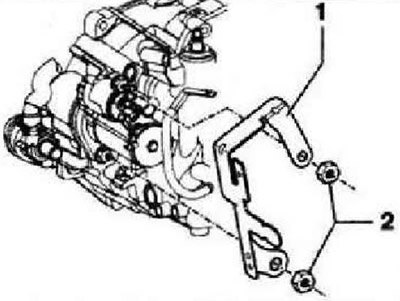

Скрутить гайки -2- с болтов крепления стартера и снять держатель проводов -1-.

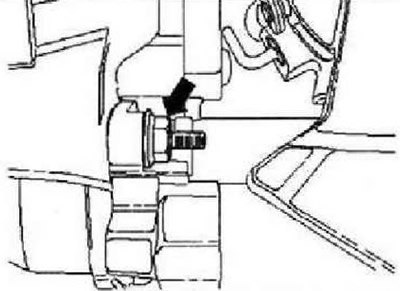

Выкрутить верхний крепежный болт стартера -стрелка-. Снять шумоизолирующий кожух.

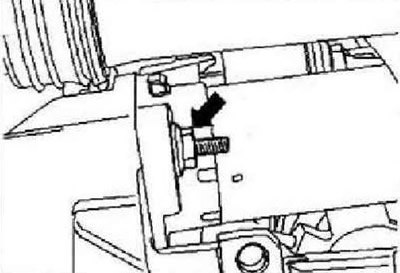

Выкрутить нижний крепежный болт стартера -стрелка-. Извлечь стартер из автомобиля вниз.
Установка в обратной последовательности, при этом учитывать следующее. Затянуть резьбовые соединения с указанными моментами затяжки.
