Детали и узлы амортизатора адаптивной системы регулирования ходовой части (4x4) (Volkswagen Tiguan 1 «5N»)

0

• 1 - Нижняя прокладка пружины, при установке конец пружины должен быть повернут до упора
• 2 - Витая пружина, необходимо учитывать различия в исполнении ходовой части
• 3 - Верхняя прокладка пружины
• 4 - Кронштейн для заднего датчика ускорения кузова -G343-
• 5 - Задний датчик ускорения кузова -G343-, на кронштейн устанавливать в надлежащем положении
• 6 - Болт, 5 Нм, заменять после каждого снятия
• 7 - Болт, М14х1,5x70, 180Нм
• 8 - Болт, М10х35, 50 Нм и довернуть на 45°, заменять после каждого снятия
• 9 - Амортизатор, необходимо учитывать различия в исполнении ходовой части
• 10 - Шайба
• 11 - Нижний поперечный рычаг
• 12 - Корпус ступичного подшипника

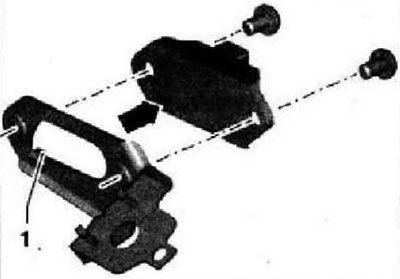

Монтажное положение заднего датчика ускорения кузова -G343- на кронштейне

Выступ кронштейна -1- должен входить в углубление заднего датчика ускорения кузова -G343- -стрелка-.
