- 1 - Нижняя прокладка пружины, при установке конец пружины должен быть повернут до упора
- 2 - Витая пружина, необходимо учитывать различия в исполнении ходовой части
- 3 - Верхняя прокладка пружины
- 4 - Кронштейн для заднего датчика ускорения кузова -G343-
- 5 - Задний датчик ускорения кузова -G343-, на кронштейн устанавливать в надлежащем положении
- 6 - Болт, 5 Нм, заменять после каждого снятия
- 7 - Болт, М14х1,5x85, 180 Нм, заменять после каждого снятия
- 8 - Болт, М10х35, 50 Нм и довернуть на 45°, заменять после каждого снятия
- 9 - Амортизатор с клапаном регулировки демпфирования заднего левого/правого колеса -N338/N339-, необходимо учитывать различия в исполнении ходовой части
- 10 - Шайба
- 11 - Нижний поперечный рычаг
- 12 - Корпус ступичного подшипника

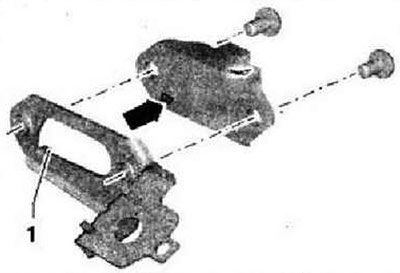

Монтажное положение заднего датчика ускорения кузова -G343- на кронштейне
Выступ кронштейна -1- должен входить в углубление заднего датчика ускорения кузова -G343- -стрелка-.
