Снятие и установка центральной консоли с подлокотником (Volkswagen Tiguan 1 «5N»)

0

Выключить зажигание. Снять клавишу электромеханического стояночного тормоза -Е538-. При наличии снять CD-чейнджер. При наличии снять "разъём для подключения мультимедийных устройств". При наличии снять DVD-проигрыватель.

Автомобили с мультимедийной системой

Снять панель управления мультимедиа ной системы.

Автомобили с инвертором с розеткой, 12 В-230 B -U13-

Снять инвертор с розеткой, 12 В-230 В -U13-. Снять заднюю панель центральной консоли. Снять накладку центральной консоли. С обеих сторон снять облицовку а пространстве для ног. Выкрутить два винта -1- (1,5 Нм). Выкрутить винт -2- (1,5 Нм). Сдвинуть сиденья максимально вперёд и вверх.



Отсоединить заглушку -1- от облицовки при помощи небольшой отвёртки. Выкрутить винт -2- (6 Нм). Снять заглушку -3- и выкрутить винт -4-. Снять заглушки и выкрутить винты с противоположной стороны.



Выкрутить два винта -1- (1,5 Нм).





При наличии отсоединить фиксатор жгута проводов -1- -стрелка-.

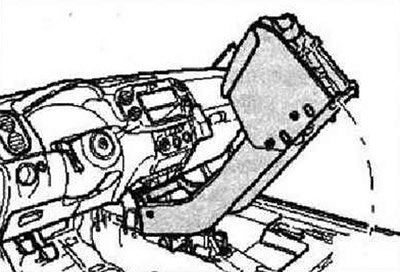

Поднять заднюю часть центральной консоли.
