Снятие и установка облицовки пространства для ног
Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля Снятие и установка с правой стороны осуществляется аналогичным образом.

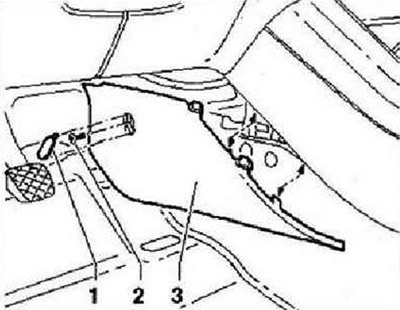

Отсоединить заглушку -1- от облицовки при помощи небольшой отвёртки. Выкрутить винт -2- (1,5 Нм). Снять облицовку -3- в пространстве для ног с левой стороны.
Снятие и установка задней панели центральной консоли
Инструкция: Ниже описаны работы по снятию и установке панели с подстаканником. На автомобилях с мультимедийной системой или инвертором с розеткой, 12 В-230 В -U13- снятие и установка осуществляется аналогичным образом. Выключить зажигание.
Автомобили с мультимедийной системой
Снять панель управления мультимедийной системы.
Автомобили с инвертором с розеткой, 12 В-230 В -U13-
Снять инвертор с розеткой, 12 В-230 В -U13-.
Автомобили с подстаканником

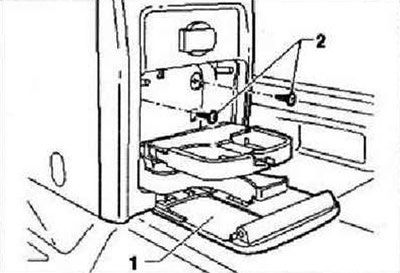

Открыть подстаканник -1- и вывернуть два винта -2- (1,5 Нм).

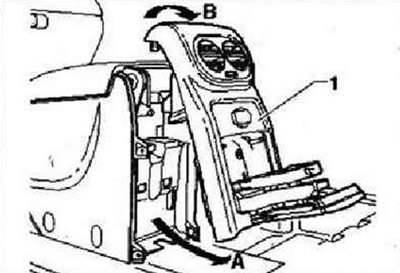

Отсоединить панель -1- в нижней части -стрелка А-. Отсоединить панель в верхней части от центральной консоли -стрелка В-. Отсоединить от панели жгуты проводов.
Снятие и установка накладки центральной консоли
С МКПП

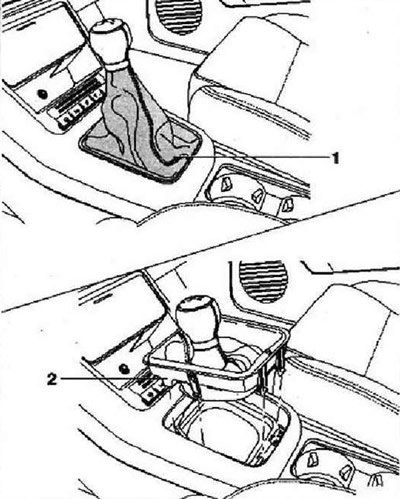

Движением вверх осторожно извлечь манжету -1- с рамкой -2-.

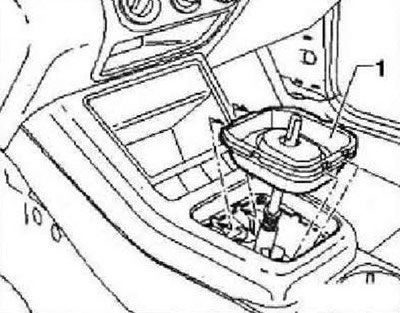

Извлечь шумоизолирующий кожух механизма переключения -1- из центральной консоли.
С АКПП

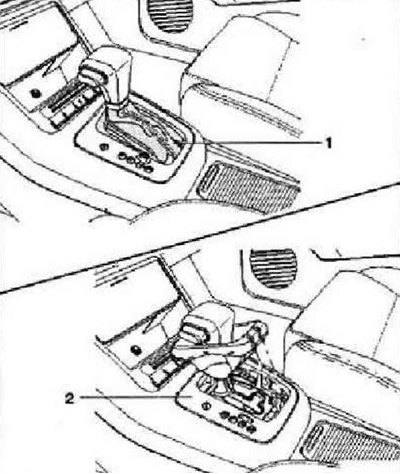

Движением вверх осторожно извлечь манжету -1- из накладки селектора -2-.

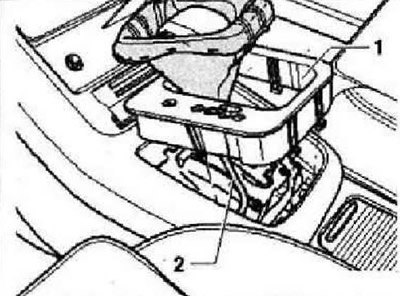

Отсоединить накладку селектора -1-. Отсоединить жгут проводов -2- от накладки селектора.
Все

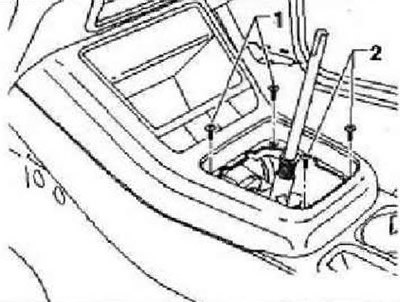

Выкрутить по два винта -1- и -2- (1,5 Нм).

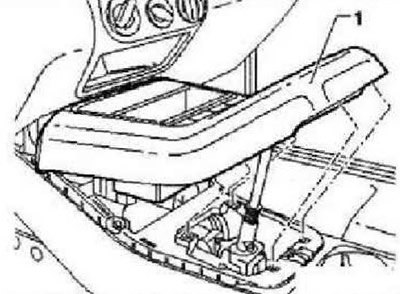

Движением вверх отсоединить заднюю часть накладки -1- от центральной консоли и отсоединить имеющиеся (в зависимости от комплектации) жгуты проводов.
