Инструкция: При установке закручивать винты в последовательности (1,5 Нм).
Извлечь вещевой ящик из передней панели. Отсоединить жгут проводов от выключателя плафона подсветки вещевого ящика -Е26-. В автомобилях с отключаемой подушкой безопасности отсоединить жгут проводов от выключателя с личинкой под ключ. На автомобилях с плафоном подсветки пространства для ног справа -W10-, отсоединить от него жгут проводов. В автомобилях с охлаждением вещевого ящика отсоединить от него воздуховод климатической установки.
Снятие и установка личинки замка вещевого ящика
(Исходник статьи на этом веб-сайте: «Autoinstruction.ru»)
Открыть вещевой ящик.
Инструкция: Отдельное снятие личинки -1- невозможно, необходимо заменить ручку -2-.
Выкрутить винт -3- и извлечь ручку -2- из крышки вещевого ящика.

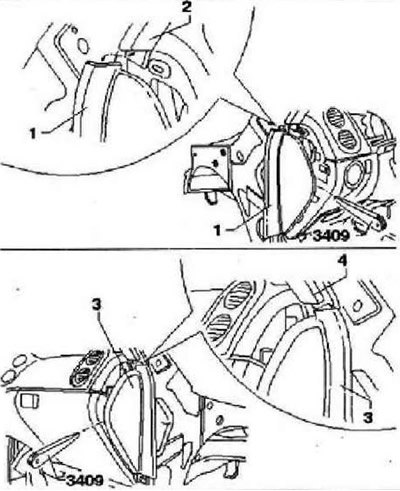

Снятие и установка боковых накладок передней панели
Поддеть левую боковую накладку -1- клином -3409- и отсоединить её от передней панели. Извлечь накладку -1- из-под верхней облицовки стойки А -2-. Поддеть правую боковую накладку -3- клином -3409- и отсоединить её от передней панели. Извлечь накладку -3- из-под верхней облицовки стойки А -4-.
