Длинное исполнение
Инструкция: Конструкция зависит от установленного двигателя. Учитывать связанные с этим отклонения в проведении работ по снятию и установке. На резьбу новых болтов -3- нанесены микрокапсулы с фиксатором, поэтому болты подлежат обязательной замене после каждого отворачивания.
- 1 - Шумоизолирующий кожух, -стрелка а- указывает направление движения. Снятие: выкрутить болты -2,3 и 4-, сдвинуть шумоизолирующий кожух назад, так чтобы он вышел из посадочных мест в передней несущей панели. Установка: вставить шумоизолирующий кожух по -стрелке b- в посадочные места на передней несущей панели, закрутить болты -2,3 и 4-
- 2 - Болт, 1 шт., 2 Нм
- 3 - Болт, 6 шт., 2 Нм
- 4 - Болт. На резьбу новых болтов нанесены микрокапсулы с фиксатором, снятые болты всегда заменять на новые, 2 шт., 6 Нм
Короткое исполнение

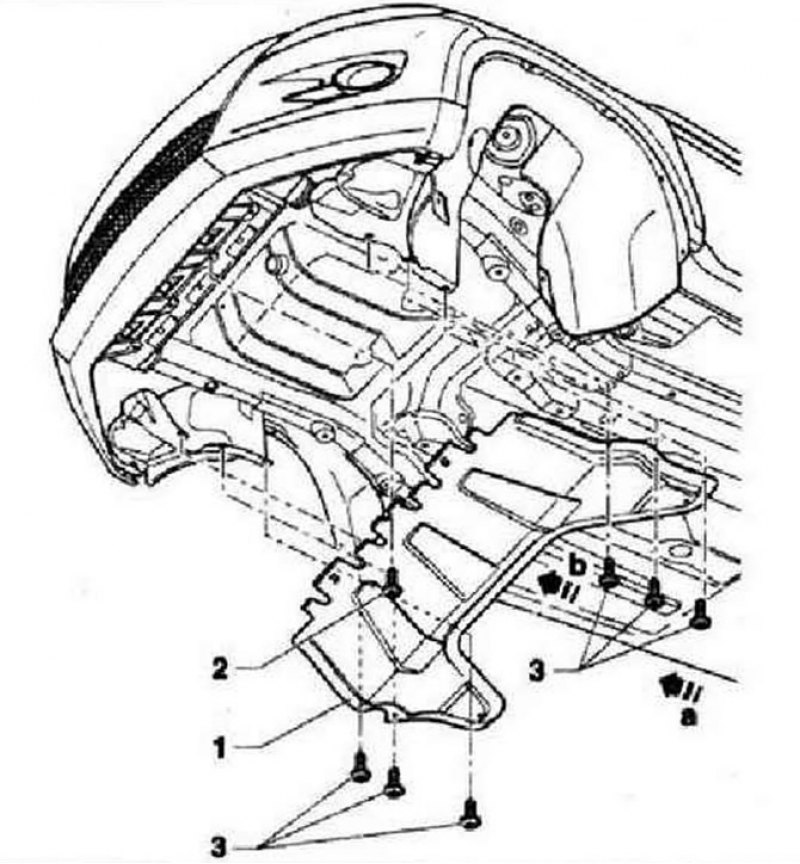

- 1 - Шумоизолирующий кожух, -стрелка а- указывает направление движения. Снятие: выкрутить болты -2 и 3-, сдвинуть шумоизолирующий кожух назад, так чтобы он вышел из посадочных мест в передней несущей панели. Установка: вставить шумоизолирующий кожух по -стрелке b- в посадочные места на передней несущей панели, закрутить болты -2 и 3-
- 2 - Болт, 1 шт., 2 Нм
- 3 - Болт, 6 шт., 2 Нм
Защита

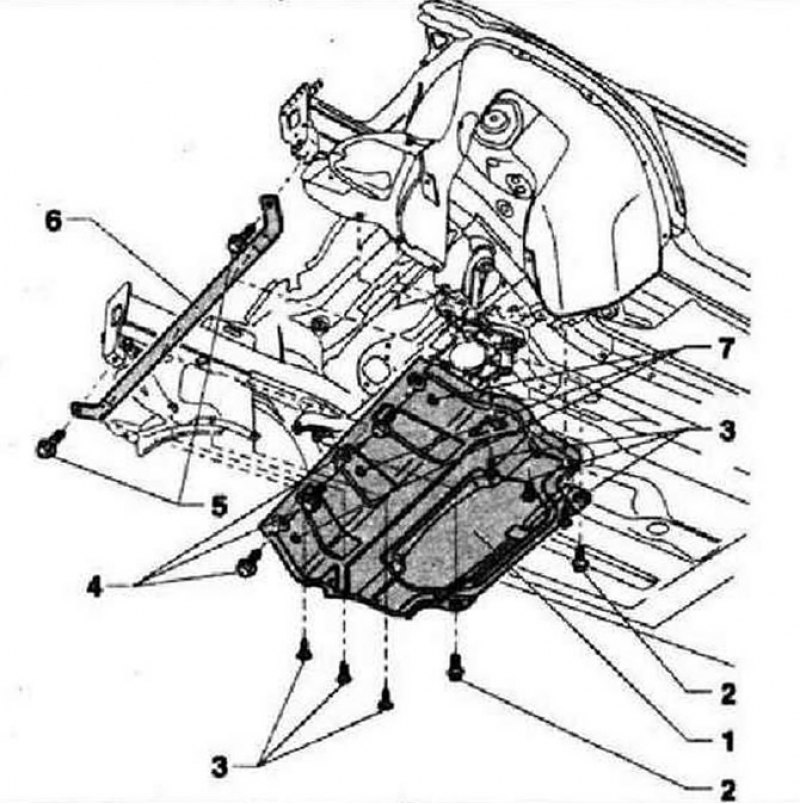

- 1 - Защита
- 2 - Болт, 2 шт., 20 Нм
- 3 - Болт, 6 шт., 2 Нм
- 4 - Болт, 3 шт., 20 Нм
- 5 - Болт, 2 шт., 35 Нм
- 6 - Поперечина
- 7 - Распорная вставка для крепления бампера
Облицовка днища
Инструкция: На рисунках изображена правая сторона автомобиля. Левая сторона аналогична правой.

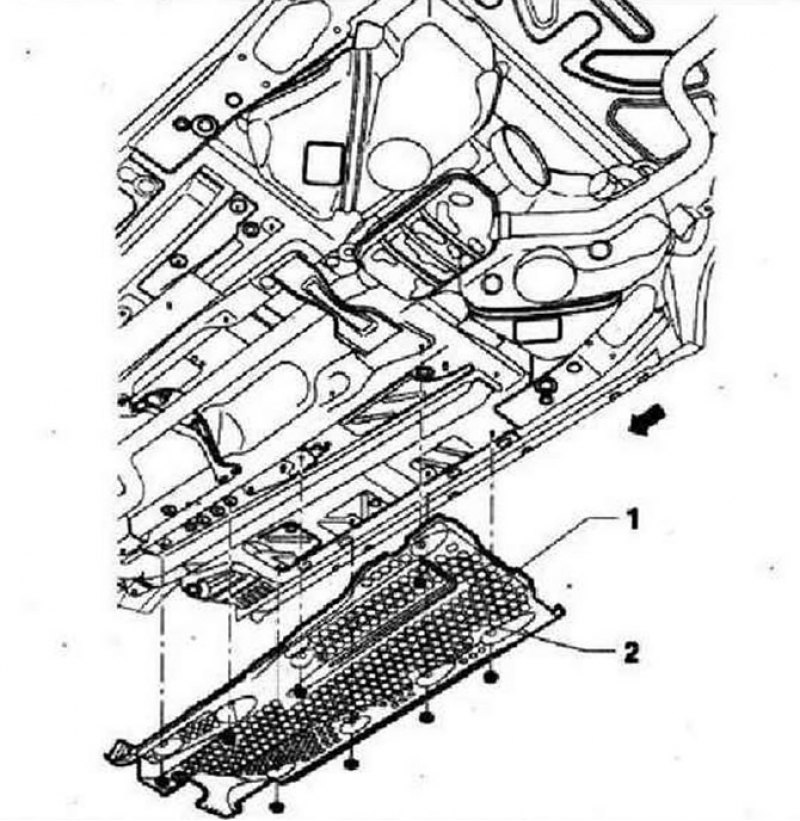

- 1 - Облицовка днища, -стрелка- указывает направление движения. Снятие: открутить гайки -2- со шпилек. Установка: навернуть гайки -2- на шпильки
- 2 - Гайки, 8 штук, 2 Нм
Перегородка моторного отсека
- 1 - Перегородка моторного отсека. Снятие: открутить винты -2- и С помощью подходящего инструмента разрезать слой герметика
- 2 - Болт, 10 штук, 25 Нм
- 3 - Полиуретановый клей-герметик. Размеры валика клея: -высота а- = 10 мм, -ширина b- = 8 мм
Поперечина тоннеля

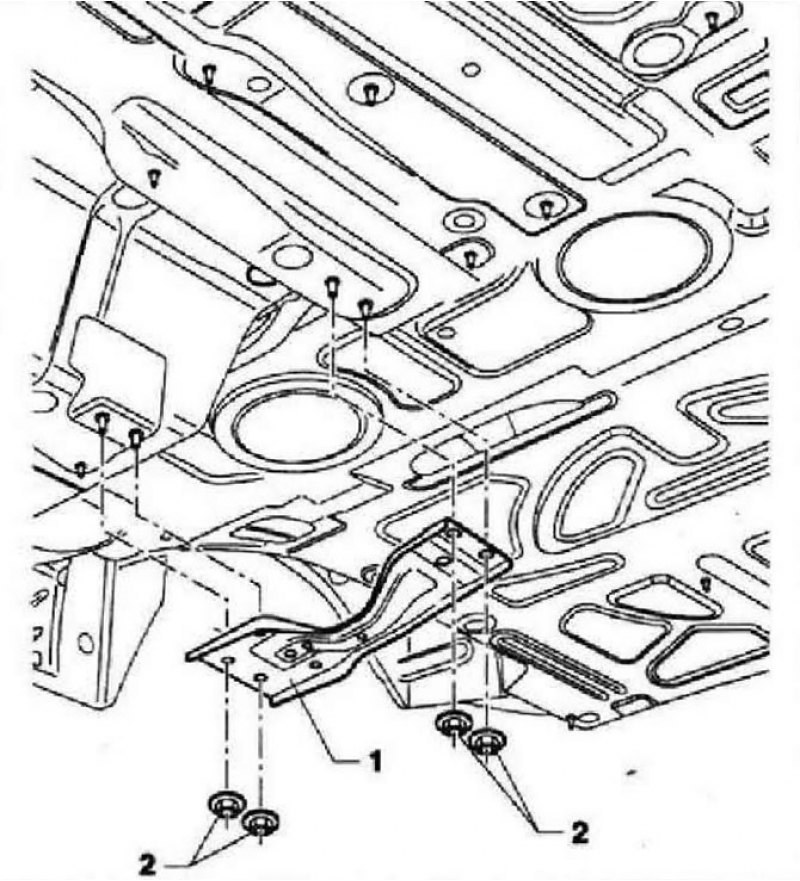

- 1 - Поперечина тоннеля
- 2 - Гайка, 4 шт., 20 Нм
