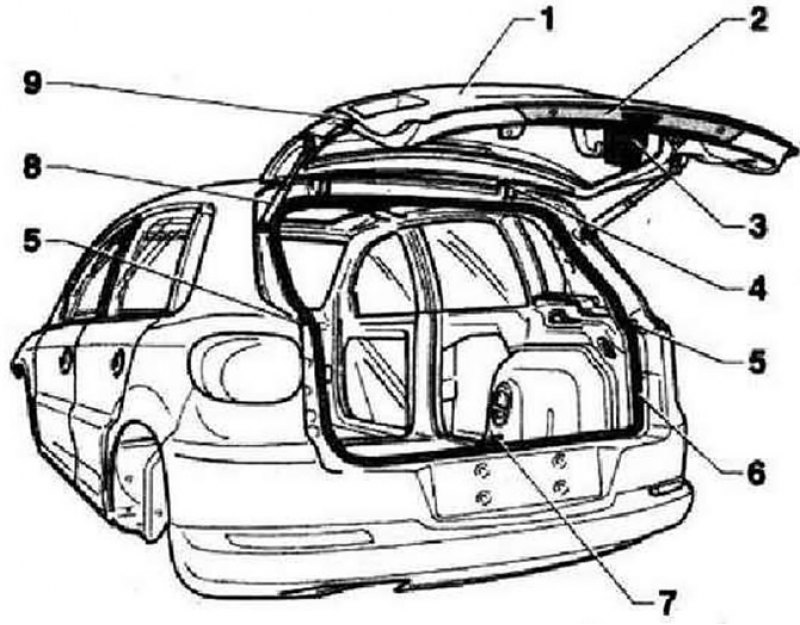

- 1 - Дверь багажного отсека
- 2 - Накладка ручки о клавишей, возможно наличие камеры заднего вида
- 3 - Замок двери багажного отсека
- 4 - Петля
- 5 - Упор
- 6 - Уплотнитель
- 7 - Скоба замка
- 8 - Газовый упор
- 9 - Упор

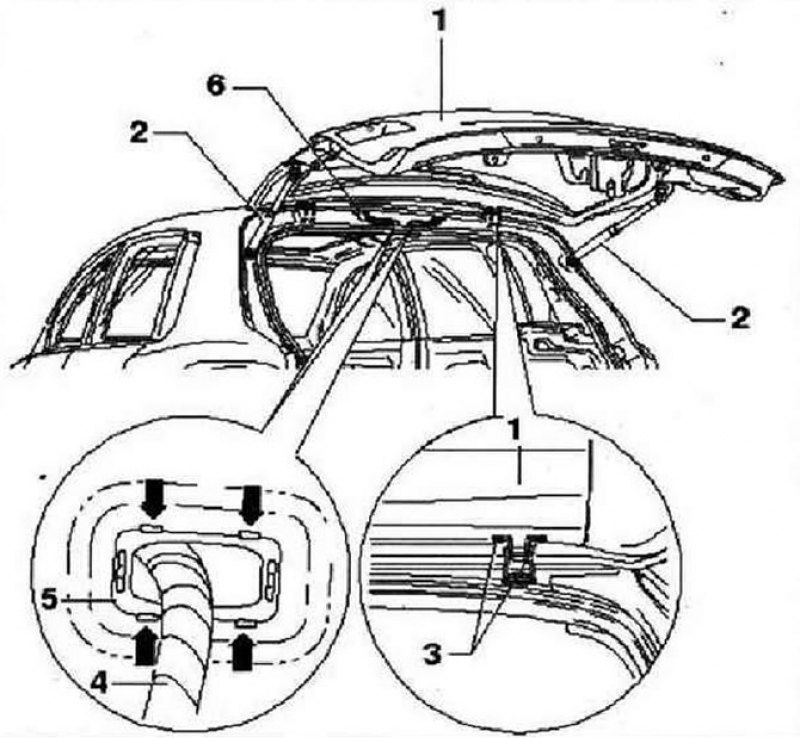

Снятие
Снять обивку двери багажного отсека. Снять заднюю часть потолочной панели. Отсоединить все электрические разъемы на задней двери -1-. Разблокировать защёлки -стрелки- рамок -5- гофрированных чехлов -6-. Вытянуть через отверстие в двери жгут электрических проводов 4-. Дальнейшие операции возможны только при участии помощника. Ослабить болты -3-, но не выкручивать. Снять газовые упоры -2-. Вывернуть болты -3-.
Установка
Вкрутить на место болты -3-. Ввести через отверстие в двери багажного отсека -1- жгут электрических проводов -4- и зафиксировать рамки -5- гофрированных чехлов -6-. Отрегулировать положение двери багажного отсека и затянуть болты -3- моментом 10 Нм. Установить газовые упоры -2-.
