- 1 - Капот
- 2 - Регулируемый упор, по 2 шт. слева и справа
- 3 - Шумоизоляция
- 4 - Петля
- 5 - Шланг к жиклёрам стеклоомывателя
- 6 - Жиклеры стеклоомывателя
- 7 - Защитная плёнка -7D0 827 471-
- 8 - Замок капота
- 9 - Опора капота
- 10 - Стопорный крюк замка
Снятие
Снять жиклёры стеклоомывателя. Вынуть трубку из отверстия в капоте -1-. Ослабить болты -5- слева и справа (не выкручивать). Дальнейшие операции возможны только при участии помощника. Снять опору капота. Отвернуть до конца и извлечь болты -5- и снять капот -1- с петель 4-.
Установка капота производится в обратной последовательности. Момент затяжки болтов: 21 Нм.
Снятие и установка петель капота
Инструкция: Описан процесс снятия и установки только для правой петли. Снятие и установка левой петли производится аналогичный образом.
Снять капот -1-. Снять кожух водоотводящего короба. Вывернуть болты -3-. Ослабить болты -2-. Извлечь петлю -4-.
Установка петли производится в обратной последовательности. Момент затяжки болтов: 21 Нм. Установить капот.
Снятие и установка шумоиэоляции
Поддеть фиксаторы -3- с помощью отжимного рычага -80-200- и извлечь их из шумоизолирующей панели -1-. Извлечь шумоизолирующую панель -1- из пазов на капоте -2-.
Установка
Вставить лепестки панели в пазы на капоте. Вставить на место все зажимы фиксаторов.
Механизм закрывания и открывания капота
- 1 - Замок капота
- 2 - Трос от замка капота до соединителя, закреплена в замке
- 3 - Соединитель троса
- 4 - Трос, закреплен на опорном кронштейне
- 5 - Приводной рычаг
- 6 - Стопорный крюк замка

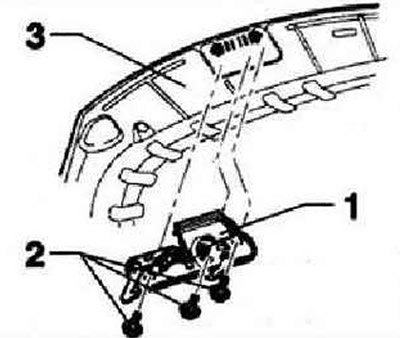

Снятие и установка стопорного крюка замка
Инструкция: Для регулировки стопорного крюка -1-ослабить болты -2- и перемещать крюк в пределах отверстий, имеющих запас по диаметру -стрелки-.
Вывернуть болты -2-. Снять замок -1- капота -3-.
Установка осуществляется в обратной последовательности. Момент затяжки болтов -2-10 Нм.
Снятие и установка замка капота
Открыть капот. Снять декоративную решетку радиатора. Разъединить трос. Отсоединить разъём концевого выключателя капота. Разъем находится над фарой со стороны водителя. Выкрутить болты -5-, расположенные на задней стороне панели -3-. Выкрутить болт -2-, расположенный на передней стороне панели -3-. Повернув замок -1- -стрелка а-, извлечь его вверх. Для того, чтобы вынуть трос -4- нужно сжать лепестки -стрелки b-. Крепление разблокируется и трос -4- можно будет вынуть из замка -1-.
Установка
Закрепить трос -4- в замке капота -1- -стрелки b-. Вставить замок -1- в переднюю панель -3-, поворачивая его при этом. Ввернуть болты -5-, с задней стороны панели. Момент затяжки болтов -5- 12 Нм. Ввернуть болт -2- с передней стороны панели. Момент затяжки болта -2- 12 Нм. Подключить разъем концевого выключателя капота. Установить на место трос -4-. Отрегулировать положение капота. Прежде чем закрыть капот, проверьте работу рычага привода троса.
Инструкция: Болты -5- проходят через замок -1- насквозь и прикручиваются к поперечине.
