Инструкция: Передняя несущая панель является деталью, от состояния которой зависит безопасность эксплуатации автомобиля. По этой причине она не подлежит ремонту. При наличии повреждений ее необходимо заменить.

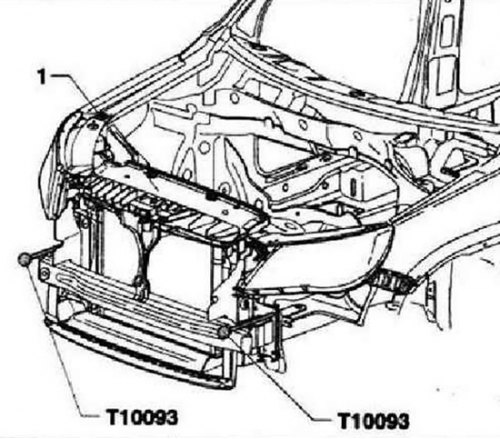

Привести переднюю панель и установленные на ней детали -1- в сервисное положение. Отсоединить электрические разъемы. Слить охлаждающую жидкость и отсоединить шланги системы охлаждения. Отсоединить трубопроводы от конденсатора. С помощью второго механика выкрутить из левого и правого лонжеронов направляющие стержни -Т 10093- и снять переднюю несущую панель.
Внимание: Запрещается заводить двигатель, если трубопроводы климатической установки и/или системы охлаждения отсоединены! Не допускать, чтобы конденсатор и масляный радиатор висели на трубопроводах. Не перегибать трубопроводы конденсатора и масляного радиатора.
Установка осуществляется в обратной последовательности. Необходимо следить за тем, чтобы при сборке электрические разъёмы и шланги были подключены правильно. На лонжеронах должны быть установлены кронштейны. Моменты затяжки резьбовых соединений указаны на схеме, Отцентрировать положение передней несущей панели на лонжеронах относительно крыльев.

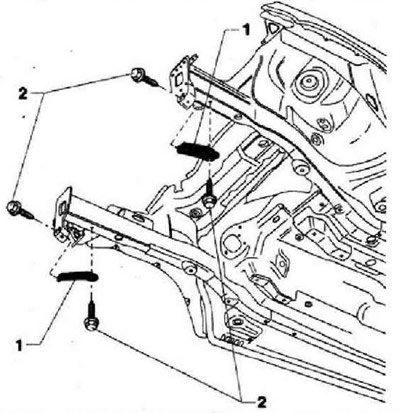

Кронштейны бампера
Информация размещена на интернет-сайте: Autoinstruction.ru
- 1 - Кронштейн, слева и справа
- 2 - Болт, 2 на каждую сторону, 55 Нм
