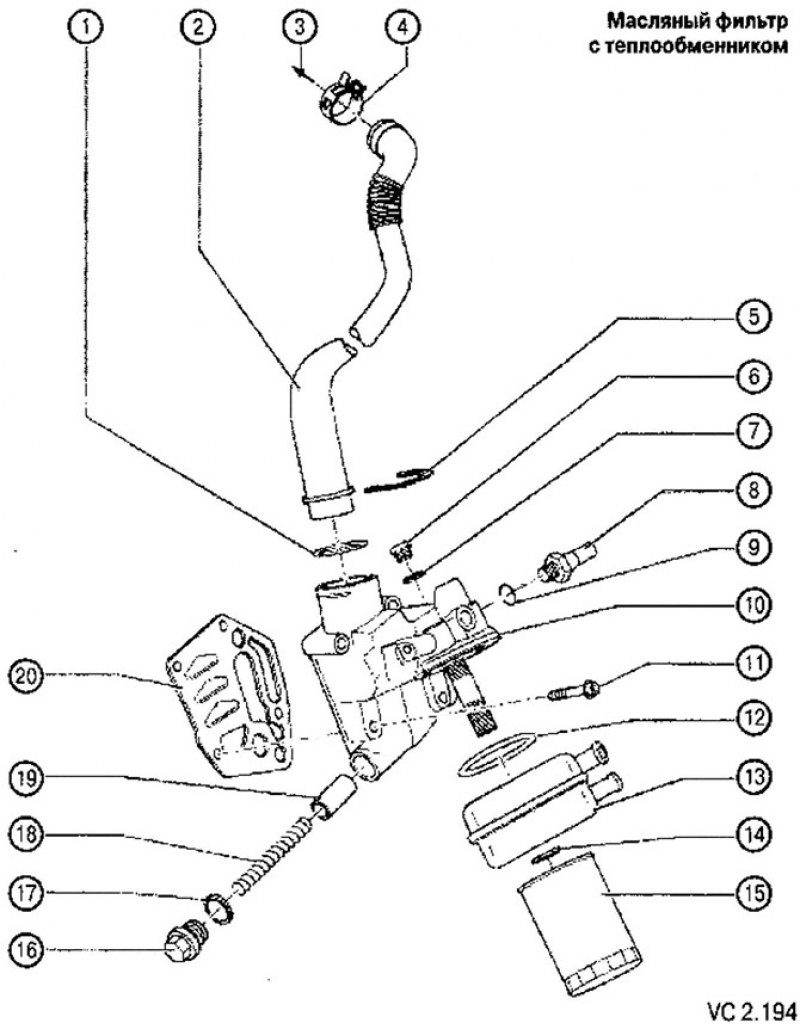

Перечень деталей системы смазки с технологическими замечаниями по ремонту к рисунку VC2.194:
1. Уплотнительное кольцо:
- сдвинуть вверх до буртика;
- применяется только на двигателях BGU.
2. Соединительная трубка:
- применяется только на двигателях BGU.
3. Направление к вентиляционному патрубку маслоналивной горловины:
- применяется только на двигателях BGU.
4. Пружинный хомут:
- применяется только на двигателях BGU.
5. Крепежная скоба:
- применяется только на двигателях BGU.
6. Резьбовая пробка: 15 Нм.
7. Уплотнительное кольцо.
8. Датчик давления масла (F1) 0,14 МПа (1,4 бар); 25 Нм:
- цвет: черный.
9. Уплотнительное кольцо.
10. Кронштейн масляного фильтра с запрессованным обратным клапаном.
11. Винт крепления кронштейна масляного фильтра: 15 Нм и довернуть на 1/4 оборота (90°):
- при сборке заменить новым.
12. Прокладка:
- при сборке заменить новой;
- защелкнуть в фиксаторах теплообменника.
13. Теплообменник:
- нанести тонкий слой герметика на привалочные поверхности к кронштейну масляного фильтра (за исключением уплотнительного кольца).
14. Уплотнительное кольцо.
15. Масляный фильтр:
- снимать при помощи хомута или ключа для масляных фильтров;
- затягивать от руки.
16. Резьбовая пробка: 40 Нм:
- при сборке заменить новой.
17. Уплотнительное кольцо несъемное.
18. Пружина редукционного клапана 0,4 МПа (4 бара).
19. Поршень редукционного клапана.
20. Прокладка:
- при сборке заменить новой.
