Контрольные размеры кузова (Volkswagen Caddy 3 «2K»)

  • Главная
  • Фольксваген
  • Кадди
  • 2K (2003-2020)
  • Кузов и электросхемы
  • Элементы кузова
  • Контрольные размеры кузова
0
Оглавление: Передняя часть кузова ↓ Средняя часть кузова ↓ Задняя часть кузова ↓ Группа элементов передней части днища ↓ Основание кузова, середина ↓ Группа элементов задней части днища ↓

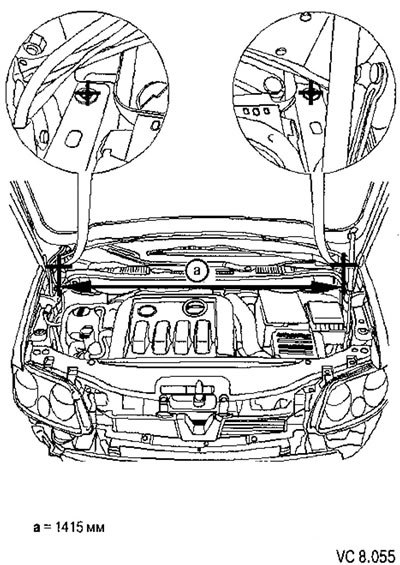

Передняя часть кузова



Передняя часть кузова
Передняя часть кузова

Передняя часть кузова
Передняя часть кузова

Передняя часть кузова

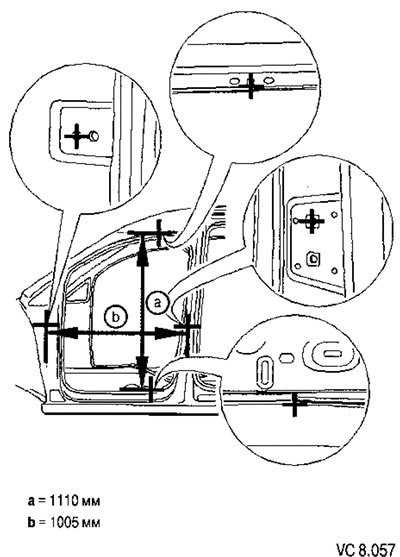

Средняя часть кузова



Средняя часть кузова
Средняя часть кузова

Средняя часть кузова
Средняя часть кузова

Средняя часть кузова

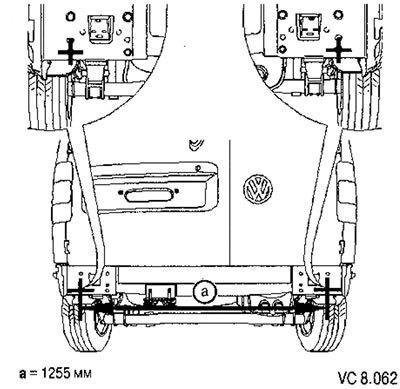

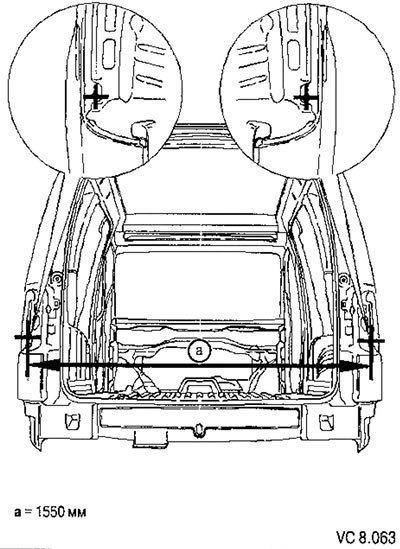

Задняя часть кузова



Задняя часть кузова
Задняя часть кузова

Задняя часть кузова

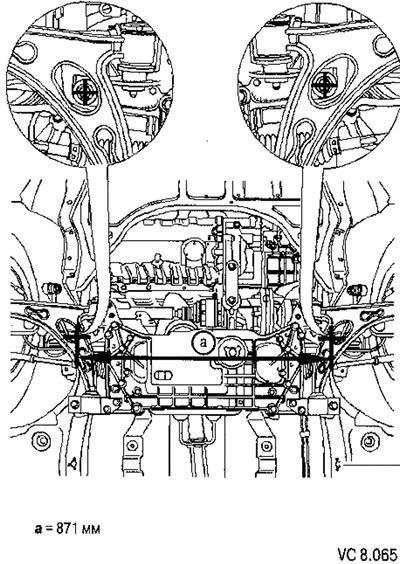

Группа элементов передней части днища



Группа элементов передней части днища
Группа элементов передней части днища

Группа элементов передней части днища
Группа элементов передней части днища

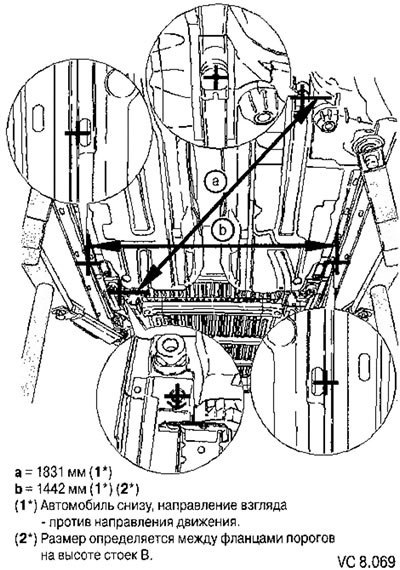

Основание кузова, середина



Основание кузова, середина

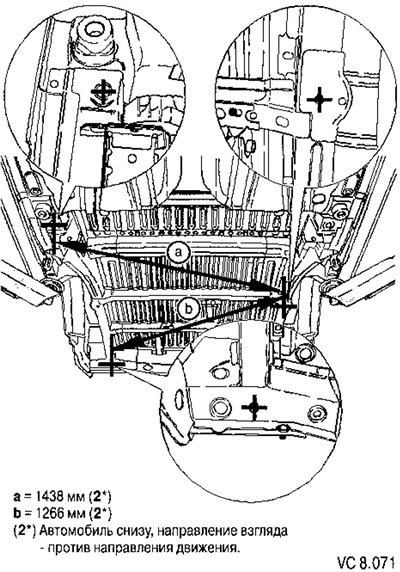

Группа элементов задней части днища



Группа элементов задней части днища
Группа элементов задней части днища
Статья проверена экспертом: Тимофей Прокофьев
