Рис. 11.5. Установка брызговиков, лонжеронов и панели облицовки радиатора: А1 = 1260 мм; А2 = 1547 мм; А3 =810 мм
Рис. 11.6. Контрольные размеры установки панели облицовки радиатора и опорных чашек пружин передней подвески: А4 = 840 мм; А5 = 990 мм

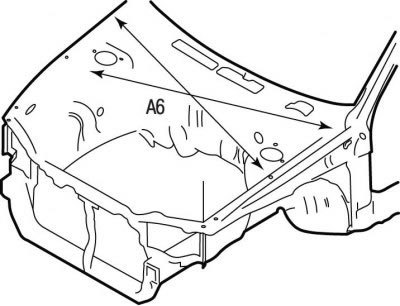

Рис. 11.7. Контрольный размер, позволяющий определить смещение опорных чашек пружин передней подвески: А6 = 1220 мм
Рис. 11.8. Контрольные размеры установки лонжеронов и поперечины подкапотного пространства: В1 = 660 мм; В2 = 955 мм
Рис. 11.9. Замер проема ветрового стекла: С1 = 1365 мм
Рис. 11.10. Контрольный размер переднего проема и относительное положение передней и средней стоек кузова: D1 = 1085 мм
Рис. 11.11. Размеры, позволяющие оценить изменение геометрии переднего дверного проема: D2 = 1325 мм; D3 = 857 мм
Рис. 11.12. Размеры, позволяющие оценить изменение геометрии заднего дверного проема, для кузова «седан»: D4 = 1040 мм; D5 = 840 мм
Рис. 11.13. Размер, определяющий относительное положение средней и задней стоек, для кузова «седан»: D6 = 876 мм
Рис. 11.14. Размеры, позволяющие оценить изменение геометрии заднего дверного проема для кузова «универсал»: D7 = 1088 мм; D8 = 840 мм

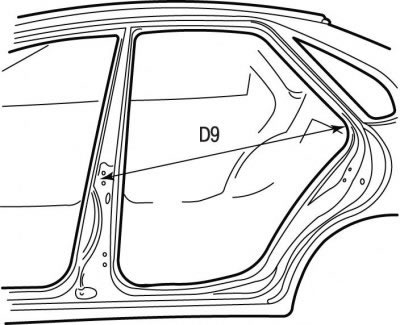

Рис. 11.15. Размер, определяющий относительное положение средней и задней стоек, для кузова «универсал»: D9 = 875 мм
Рис. 11.16. Размеры, определяющие относительное положение средних стоек кузова: Е1 = 1550 мм; Е2 = 1370 мм; Е3 = 1390 мм
На рис. 11.5, 11.6, 11.7 представлены контрольные размеры установки кузовных деталей в подкапотном пространстве. На рис. 11.8 приведены контрольные размеры нижней части подкапотного пространства. На рис. 11.9 приведен контрольный размер проема ветрового стекла. Проемы передних дверей на кузовах «седан» и «универсал» одинаковы. Их контрольные размеры показаны на рис. 11.10 и 11.11. Проемы задних дверей для кузовов «седан» и «универсал» различаются. Их размеры приведены на рис. 11.12, 11.13, 11.14, 11.15.

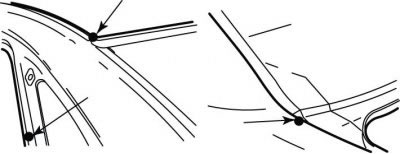

Рис. 11.17. Точки приложения измерительного инструмента
Рис. 11.18. Схема замера проема заднего стекла: F1 = 1245 мм
Рис. 11.19. Точки приложения измерительного инструмента при замере диагоналей проема заднего стекла
Рис. 11.20. Контрольные размеры задней поперечины багажного отсека и верхней задней части проема крышки багажника: G1 = 1240 мм; G2 = 975 мм

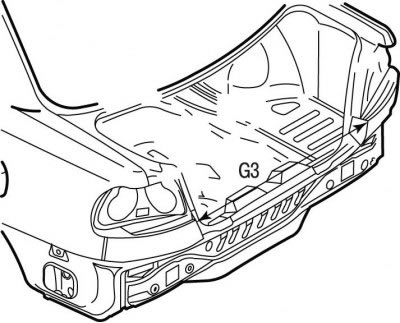

Рис. 11.21. Размер проема крышки багажника в нижней части: G3 = 870 мм

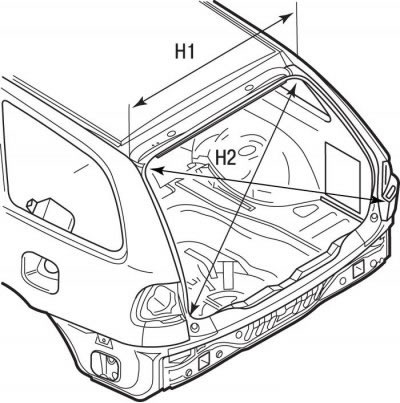

Рис. 11.22. Контрольные размеры проема под пятую дверь кузова «универсал»: Н1 = 1015 мм; Н2 = 1116 мм
(Источник расположен на сайте Autoinstruction)
Рис. 11.23. Контрольные размеры положения боковин кузова по проему пятой двери кузова «универсал»
Рис. 11.24. Контрольные размеры лонжеронов задка кузовов «седан» и «универсал»: J1 = 1145 мм; J2 = 1670 мм; J3 = 885 мм
Рис. 11.25. Относительные размеры положения передних и задних лонжеронов пола: К1 = 1767 мм
Рис. 11.26. Общий контрольный размер днища кузова: L = 4049 мм
В случае необходимости ремонта последствий бокового удара или опрокидывания важны размеры между средними стойками кузова, представленные на рис. 11.16 и рис. 11.17, которые одинаковы для кузовов «седан» и «универсал». Данные размеры позволяют оценить изменение геометрии салона. Проем заднего стекла контролируется замером диагоналей, показанных на рис. 11.18 и 11.19. Размеры багажного отсека и проема крышки багажника для кузова «седан» приведены на рис. 11.20 и 11.21, а для пятой двери кузова «универсал» на рис. 11.22 и 11.23. Размеры лонжеронной части задка кузова, приведенные на рис. 11.24, одинаковы для «седанов» и «универсалов». Относительные размеры установки передних и задних лонжеронов для кузовов «седан» и «универсал» одинаковы и представлены на рис. 11.25. Общий контрольный размер днища для кузовов «седан» и «универсал» одинаков и измеряется между крайним отверстием передней поперечины и концом заднего лонжерона, как показано на рис. 11.26.
