- установите под капот подпорку;

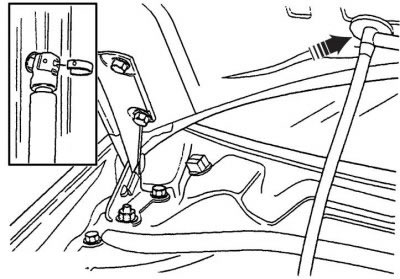

Рис. 11.50. Местонахождение элементов крепления капота
- отсоедините шланг омывателя ветрового стекла (рис. 11.50);
- снимите стопорную скобу стержня упора.
- выверните болты крепления петель;
- установите в обратном порядке (момент затяжки болтов 24 Н·м);
- отрегулируйте капот.
Снятие и установку элементов капота производите следующим образом:
- снимите шумоизоляционную панель, для чего аккуратно плоской отверткой извлеките фиксирующие пластмассовые защелки;
- снимите и шланги омывателя ветрового стекла;
- снимите уплотнители, 2 шт. для фар и 1 шт. поперек капота;
- снимите решетку радиатора;
- поставьте элементы на новый капот;
- поставьте решетку;
- поставьте шланги омывателя ветрового стекла;
- поставьте шумоизоляционную панель;
- поставьте уплотнители (воспользуйтесь двухсторонним скотчем).
Примечание. Обязательно обработайте новый капот противокоррозионным составом. Отрегулируйте омыватели ветрового стекла.
Рис. 11.51. Регулировка положения капота
Регулировку капота (рис. 11.51) производите следующим образом:
- продольная и поперечная регулировка(сзади): ослабьте болты и отрегулируйте положение капота (момент затяжки болтов 10 Н·м);
- поперечная регулировка (спереди): ослабьте болты крепления замка и отожмите их вбок до упора;
- вертикальная (спереди): поверните амортизаторы;
Рис. 11.52. Замена троса отпирания замка капота
Замену троса отпирания капота (рис. 11.52) производите следующим образом (регулировка невозможна):
- выверните три болта крепления замка;
- отсоедините трос от замка;
- снимите колесную арку;
- вытяните трос через колесную арку;
- выверните винты крепления ручки отпирания капота, расположенной в салоне;
- снимите трос с ручки;
- вытяните трос через колесную арку;
- установка производится в обратном порядке, наденьте муфту на новый трос (момент затяжки крепежных болтов 8 Н·м).
