1) замена наружной колесной арки, включая усиливающий элемент колесной арки:
- вырежьте поврежденную колесную арку и усиливающий элемент колесной арки;
- вырежьте заменяющую секцию;
- обрежьте наружную арку на 15 см выше фальца;
- отшлифуйте до голого металла и подгоните сопрягаемые поверхности колесной арки;
- нанесите сварочную грунтовку;
- закрепите колесную арку;

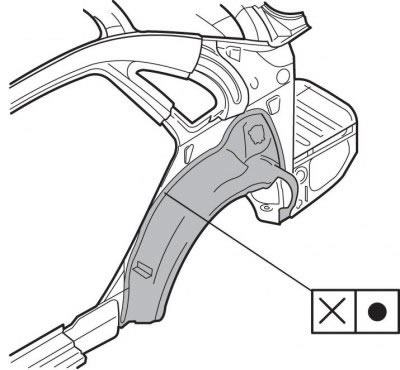

Рис. 11.42. Соединение наружной колесной арки с кузовом
- приварите колесную арку (рис. 11.42);
- предварительно вырежьте заменяющую секцию усиливающего элемента колесной арки;
- сошлифуйте лакокрасочное покрытие, нанесите сварочную грунтовку;
Рис. 11.43. Соединение усиливающего элемента колесной арки с кузовом
- закрепите усиливающий элемент колесной арки (рис. 11.43);
- приварите усиливающий элемент колесной арки;
Рис. 11.44. Рекомендуемая линия замены узла багажного отделения
(Информация представлена на сайте AutoInstruction.ru)
2) замена узла багажного отделения (рис. 11.44), включая задний лонжерон:
- сошлифуйте точки сварки вплоть до поперечины;
- сошлифуйте точки сварки на колесных арках и внутренних боковинах кузова;
- срежьте пол багажного отделения на расстоянии около 20 мм позади поперечины;
- вырубите пол зубилом;
- отшлифуйте до голого металла;
- нанесите сварочную грунтовку;
- установите новый пол внахлест на поперечину;
- обрежьте по нахлесту обе панели вместе;
Рис. 11.45. Установка и способ соединения боковой панели
- выставите и закрепите боковую панель (рис. 11.45);
- сделайте примерочную сборку вместе с панелью пола;
- убедитесь, что граничные размеры этих деталей совпадают без натяга;
- прихватите боковую панель сваркой;
- снимите панель пола;
- приварите боковую панель;
- удалите старый лонжерон;
Рис. 11.46. Установка лонжерона багажника с переходной деталью и способ его соединения
- вставьте новый лонжерон с переходной деталью (рис. 11.46);
- установите панель пола;
- убедитесь, что новый лонжерон встает на свое место;
- зафиксируйте его прихватками;
- снимите панель пола;
- приварите лонжерон;
- закрепите новый пол багажного отделения;
Рис. 11.47. Установка пола багажника
- приварите его встык (рис. 11.47);
Рис. 11.48. Соединение пола багажника с элементами кузова
- приварите пол багажного отделения к лонжеронам электрозаклепками (рис. 11.48).
- приварите пол багажного отделения к задней панели и к продольному усиливающему элементу контактной точечной сваркой;

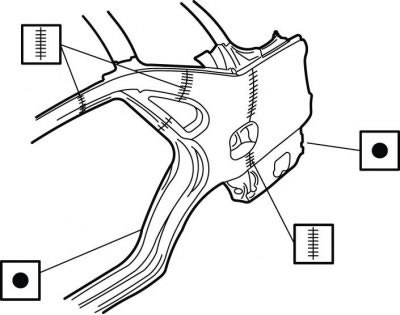

Рис. 11.49. Способы соединения узла заднего крыла с кузовом
3) замена узла заднего крыла (рис. 11.49), для чего:
- отмерьте заменяющую секцию;
- обрежьте по меткам;
- сошлифуйте точки сварки;
- подгоните сопрягаемые поверхности;
- нанесите сварочную грунтовку;
- установите (на незакрепленном заднем крыле) желоб, крышку заправочной горловины, пластину фиксатора замка;
- подгоните к крышке багажника;
- приварите;
- вырежьте поврежденную секцию;
- отшлифуйте сопрягаемые поверхности до голого металла;
- предварительно вырежьте заднее крыло (заменяющую секцию);
- установите заднее крыло на автомобиль;
- обрежьте ножовкой обе панели там, где должен располагаться стык;
- снимите крыло;
- нанесите сварочную грунтовку;
- поставьте заднее крыло;
- отрегулируйте, приварите прихваточным швом;
- приварите непрерывными швами;
- выполните, где возможно, контактную точечную сварку;
- отшлифуйте сварной шов;
- остальные кузовные узлы и панели заменяются аналогичным образом.
