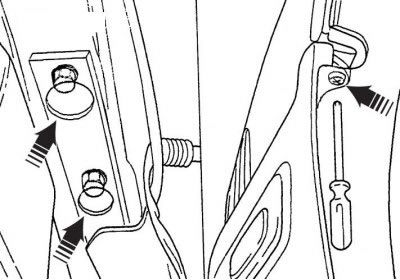

Рис. 11.80. Снятие переднего бампера
Снятие переднего бампера (рис. 11.80) производите следующим образом:
- снимите нижний щиток двигателя;
- снимите фиксаторы в нижней части бампера (2 шт.);
- снимите накладку бампера (2 винта-самореза);
- снимите крепление бампера на боковом крыле (2 винта-самореза);
- выверните четыре болта поперечины снизу;
- отсоедините разъемы противотуманных фар, звукового сигнала, габаритных фонарей и стеклоочистителей фар;
- поднимите рычаги стеклоочистителей фар;
- снимите бампер;
- отсоедините шланг омывателя фар у тройника.
Установку производите в обратном порядке. Обязательно отрегулируйте положение бампера. Момент затяжки болтов 40 Н·м.
Рис. 11.81. Разборка переднего бампера
Разборку переднего бампера (рис. 11.81) производите следующим образом:
- снимите габаритные фонари (вдавите защелки);
- снимите спойлер (17 скоб);
- снимите рычаги стеклоочистителей фар;
- снимите узел электродвигателя и рычага стеклоочистителя фары в сборе;
- снимите втулку стеклоочистителей фары;
- снимите звуковой сигнал и противотуманные фары;
- снимите полосу-накладку;
- снимите опорную штангу и крепление;
- снимите молдинг (сначала выньте фиксатор, а затем снимите, сдвинув, молдинг).
Сборку производите в обратном порядке.
Снятие заднего бампера производите следующим образом:
Рис. 11.82. Элементы, демонтируемые перед снятием заднего бампера
- снимите отрицательную клемму аккумулятора (рис. 11.82);
- снимите внутри багажника напольное покрытие;
- снимите внутри багажника накладку внутренней части заднего бампера;
- выньте пистоны А и отведите боковые панели внутрь;
Рис. 11.83. Элементы, демонтируемые для снятия заднего бампера: 1 - винты-саморезы крепления бампера на крыле; 2 - пистоны крепления накладки бампера
- снаружи автомобиля снимите накладку бампера, вынув пистоны 2 (рис. 11.83);
- крепление бампера на крыле, винты-саморезы 1 (2 шт.);
- отсоедините разъемы габаритных фонарей;
Рис. 11.84. Элементы крепления заднего бампера: 1 - гайки крепления бампера; 2 - болты крепления бампера; 3 - винты крепления бампера; 4 - пистон под центральной частью бампера
- отверните (рис. 11.84) винты 3, гайки 1, и болты 2;
- выньте пистон 4 под центральной частью бампера;
- снимите задний бампер.
Установку производите в обратном порядке. Момент затяжки болтов кузова 40 Н·м. Момент затяжки болтов боковой стенки 5 Н·м.
Рис. 11.85. Разборка заднего бампера
Разборку заднего бампера (рис. 11.85) производите следующим образом:
- снимите габаритные фонари (вдавите защелки);
- снимите боковую монтажную пластину;
- выдвиньте спойлер (4 пистона и 2 фиксатора);
- снимите опорную штангу (8 фиксаторов) и ее крепление (16 фиксаторов);
- снимите полосу-накладку (2 пистона);
- вынув 14 фиксаторов, отсоедините молдинг.
Сборка заднего бампера производится в обратном порядке.
